ПрофКиП ДНВ-40К — делитель напряжения высоковольтный с киловольтметром (40кВ)

Код товара: 80501

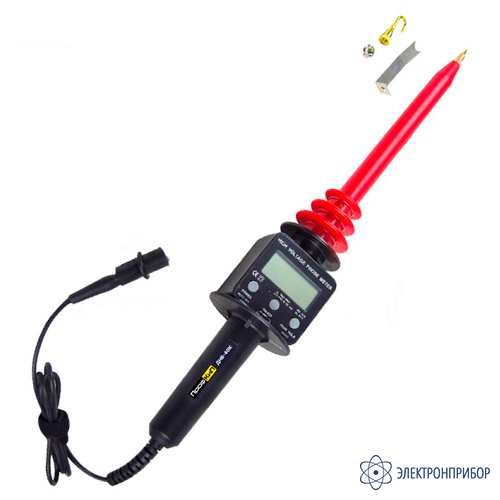

  • Делитель напряжения высоковольтный с киловольтметром (40кв) ПрофКиП ДНВ-40К Делитель напряжения высоковольтный с киловольтметром (40кв) ПрофКиП ДНВ-40К

    Назначение делителя напряжения высоковольтного с киловольтметром (40кВ) ПрофКиП ДНВ-40К:

    Делитель напряжения высоковольтный ПрофКиП ДНВ-40К со встроенным киловольтметром предназначен для преобразования (деления) высоковольтного напряжения с заданным коэффициентом преобразования в низковольтное напряжение. Принцип действия делителя основан на преобразовании (делении) высокого напряжения с помощью последовательно-параллельно включенных резистивных и емкостных элементов. Делитель ПрофКиП ДНВ-40К состоит из: высоковольтного электрода, плеча высокого напряжения, плеча низкого напряжения, низковольтного вывода и диэлектрического корпуса. Плечи высокого и низкого напряжения выполнены из последовательно-параллельно включенных резисторов и конденсаторов, которые обеспечивают емкостную частотную компенсацию и расположены внутри диэлектрического корпуса. При работе высокое напряжение подается на высоковольтный электрод. После преобразования (деления) высоковольтного напряжения с заданным коэффициентом низковольтное напряжение подается на вход измерительного прибора с помощью гибкой линии связи, имеющей подсоединительный разъем типа BNC.

    Особенности делителя напряжения высоковольтного с киловольтметром (40кВ) ПрофКиП ДНВ-40К:

    • цифровой индикатор измерения постоянного напряжения;
    • максимальное входное напряжение 40 кВ;
    • точность 1%.

  • Технические характеристики делителя напряжения высоковольтного с киловольтметром (40кВ) ПрофКиП ДНВ-40К:

    Параметр Значение
    Дисплей 4-разрядный ЖК-дисплей, 3999 отсчетов
    Разрешение 10 / 1/ 0,1 В
    Пределы допускаемой относительной погрешности  коэффициента деления 1%
    Входное сопротивление 2000 МОм
    Максимальный ток нагрузки 20 мкА
    Максимальное значение  входного напряжения:
    DC
    0 - 40 кВ
    Максимальная мощность нагрузки 0,8 Вт
    Температурный коэффициент 100 ppm/°C
    Функция удержания пикового значения  ≥ 400 мс
    Функция автоотключения 30 мин
    Индикатор низкого заряда батареи есть
    Питание 9 В, батарея типа "Крона"
    Рабочие условия применения:
    - температура окружающего воздуха
    - относительная влажность окружающего воздуха
    - атмосферное давление
    от +15 до +35 °C
    от 30 до 80 %
    от 94 до 107 кПа
    Масса, не более 0,4 кг
    Габаритные размеры, не более:
    - диаметр
    - длина
    80 мм
    350 мм

  • Комплект поставки ПрофКиП ДНВ-40К

    № Наименование Количество
    1 Делитель напряжения высоковольтный ПрофКиП ДНВ-40К 1
    2 Навинчивающаяся пластина, размером 52×12 мм для контакта в труднодоступных местах 1
    3  Навинчивающийся крючок для удобного захвата проводников 1
    4 Инструкция по эксплуатации 1
