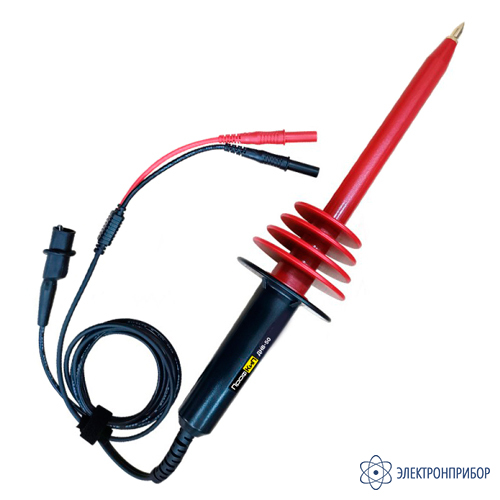

ПрофКиП ДНВ-50 — делитель напряжения высоковольтный (50кВ)

Код товара: 80504
  • Делитель напряжения высоковольтный (50кв) ПрофКиП ДНВ-50 Делитель напряжения высоковольтный (50кв) ПрофКиП ДНВ-50

    Назначение делителя напряжения высоковольтного (50кВ) ПрофКиП ДНВ-50:

    Делитель напряжения высоковольтный ПрофКиП ДНВ-50 предназначен для преобразования (деления) высоковольтного напряжения с заданным коэффициентом преобразования в низковольтное напряжение. Принцип действия делителя основан на преобразовании (делении) высокого напряжения с помощью последовательно-параллельно включенных резистивных и емкостных элементов.

    Делитель ПрофКиП ДНВ-50 состоит из: высоковольтного электрода, плеча высокого напряжения, плеча низкого напряжения, низковольтного вывода и диэлектрического корпуса. Плечи высокого и низкого напряжения выполнены из последовательно-параллельно включенных резисторов и конденсаторов, которые обеспечивают емкостную частотную компенсацию и расположены внутри диэлектрического корпуса. При работе высокое напряжение подается на высоковольтный электрод. После преобразования (деления) высоковольтного напряжения с заданным коэффициентом низковольтное напряжение подается на вход измерительного прибора с помощью гибкой линии связи, имеющей подсоединительный разъем типа BNC.

    Особенности делителя напряжения высоковольтного (50кВ) ПрофКиП ДНВ-50:

    • коэффициент деления 1:1000;
    • максимальное входное напряжение 50 кВ;
    • точность 3%.

  • Технические характеристики делителя напряжения высоковольтного (50кВ) ПрофКиП ДНВ-50:

    Параметр Значение
    Полоса пропускания, Гц 50/60
    Коэффициент деления (преобразования) 1:1000
    Пределы допускаемой относительной погрешности  коэффициента деления, % DC: ±1% до 40 кВ, ± 2% до 50 кВ
    AC: ±2% до 28 кВ, ±3% до 35 кВ
    Входное сопротивление, МОм 500
    Максимальный ток нагрузки, мА 0,1
    Максимальное значение  входного напряжения, кВ:
    DC
    AC
    0 - 50
    0 - 35
    Максимальная мощность нагрузки, Вт 5
    Рабочие условия применения:
    - температура окружающего воздуха, °C
    - относительная влажность окружающего воздуха, %
    - атмосферное давление, кПа
    от +15 до +35
    от 30 до 80
    от 94 до 107
    Масса, кг, не более 0,3

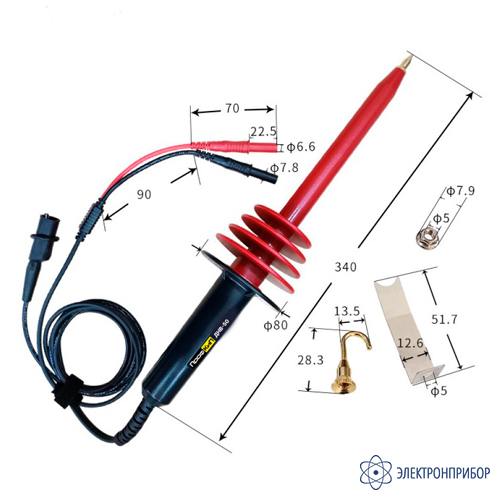

    Габаритные размеры, мм, не более:
    - диаметр
    - длина
    80
    350

  • Комплект поставки ПрофКиП ДНВ-50

    № Наименование Количество
    1 Делитель напряжения высоковольтный ПрофКиП ДНВ-50 1
    2 Навинчивающаяся пластина, размером 52×12 мм для контакта в труднодоступных местах 1
    3  Навинчивающийся крючок для удобного захвата проводников 1
    4 Инструкция по эксплуатации 1
