ПрофКиП ДНВ-8 — делитель напряжения высоковольтный (8кВ, 40МГц)

Код товара: 80507
  • Делитель напряжения высоковольтный (8кв, 40мгц) ПрофКиП ДНВ-8 Делитель напряжения высоковольтный (8кв, 40мгц) ПрофКиП ДНВ-8

    Назначение делителя напряжения высоковольтного (8кВ, 40МГц) ПрофКиП ДНВ-8:

    Делитель напряжения высоковольтный ПрофКиП ДНВ-8 предназначен для преобразования (деления) высоковольтного напряжения с заданным коэффициентом преобразования в низковольтное напряжение. Принцип действия делителя основан на преобразовании (делении) высокого напряжения с помощью последовательно-параллельно включенных резистивных и емкостных элементов.

    Делитель ПрофКиП ДНВ-8 состоит из: высоковольтного электрода, плеча высокого напряжения, плеча низкого напряжения, низковольтного вывода и диэлектрического корпуса. Плечи высокого и низкого напряжения выполнены из последовательно-параллельно включенных резисторов и конденсаторов, которые обеспечивают емкостную частотную компенсацию и расположены внутри диэлектрического корпуса. При работе высокое напряжение подается на высоковольтный электрод. После преобразования (деления) высоковольтного напряжения с заданным коэффициентом низковольтное напряжение подается на вход измерительного прибора с помощью гибкой линии связи, имеющей подсоединительный разъем типа BNC.

    Особенности делителя напряжения высоковольтного (8кВ, 40МГц) ПрофКиП ДНВ-8:

    • полоса пропускания 40 МГц;
    • коэффициент деления 1:1000;
    • максимальное входное напряжение 8 кВ;
    • точность 3%.

  • Технические характеристики делителя напряжения высоковольтного (8кВ, 40МГц) ПрофКиП ДНВ-8:

    Параметр Значение
    Полоса пропускания, МГц от 0 до 40
    Коэффициент деления (преобразования) 1:1000
    Пределы допускаемой относительной погрешности  коэффициента деления, % DC: ±2% до 5 кВ, ±3% до 8 кВ
    AC: ±3% до 1 кВ
    Входное сопротивление, МОм 100
    Входная емкость, пФ 3
    Максимальное значение  входного напряжения, кВ:
    DC
    AC: импульсный сигнал
    AC: синусоидальный сигнал
    0 - 8
    ≤ 16
    ≤ 6 rms
    Время нарастания, нс 9
    Температурный коэффициент 200 ppm/°C
    Рабочие условия применения:
    - температура окружающего воздуха, °C
    - относительная влажность окружающего воздуха, %
    - атмосферное давление, кПа
    от +15 до +35
    от 30 до 80
    от 94 до 107
    Масса, кг, не более 0,2

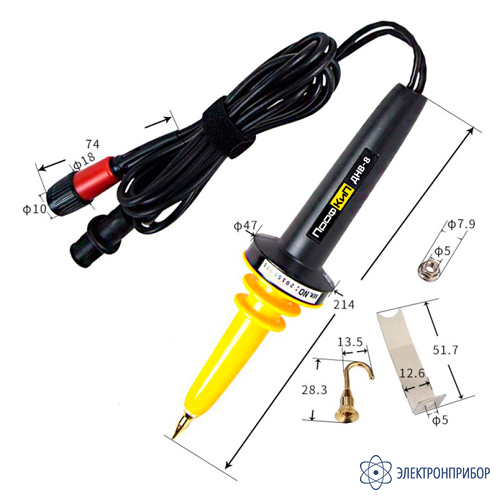

    Габаритные размеры, мм, не более
    - диаметр
    - длина
    60
    250

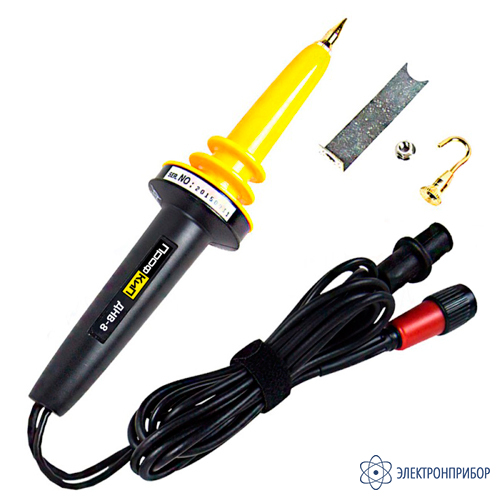

  • Комплект поставки ПрофКиП ДНВ-8

    № Наименование Количество
    1 Делитель напряжения высоковольтный ПрофКиП ДНВ-8 1
    2 Навинчивающаяся пластина, размером 52×12 мм для контакта в труднодоступных местах 1
    3  Навинчивающийся крючок для удобного захвата проводников 1
    4 Инструкция по эксплуатации 1
