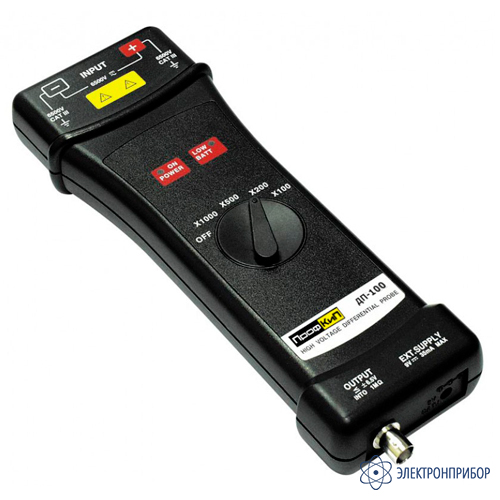

ПрофКиП ДП-100 — пробник дифференциальный (100Мгц, 7000В)

Код товара: 80519
  • Пробник дифференциальный (100мгц, 7000в) ПрофКиП ДП-100 Пробник дифференциальный (100мгц, 7000в) ПрофКиП ДП-100 Пробник дифференциальный (100мгц, 7000в) ПрофКиП ДП-100

    Назначение пробника дифференциального (100Мгц, 7000В) ПрофКиП ДП-100:

    Пробники дифференциальные ПрофКиП ДП-100 предназначены для измерений амплитудных и временных параметров высоковольтных дифференциальных и асимметричных сигналов совместно с осциллографами и вольтметрами. Активные дифференциальные пробники позволяют гальванически развязывать каналы осциллографов.

    В основе работы дифференциальных пробников ПрофКиП ДП-100 лежит принцип действия дифференциального усилителя, выходной сигнал которого пропорционален разнице между значениями напряжения на двух входах пробника. Пробники представляют собой дифференциальный усилитель, на входе которого подключены высокоомные делители напряжения, ослабляющие входной сигнал. Конструктивно пробники выполнены в виде переносного моноблока.

    Особенности пробника дифференциального (100Мгц, 7000В) ПрофКиП ДП-100:

    • высоковольтный активный пробник с ручной регулировкой коэффициента деления;
    • полоса пропускания 100 МГц;
    • коэффициент деления Х100, Х200, Х500, Х1000;
    • максимальное входное напряжение 7000 В;
    • точность 2%.

  • Технические характеристики пробника дифференциального (100Мгц, 7000В) ПрофКиП ДП-100:

    Параметр Значение
    Полоса пропускания, МГц от 0 до 100
    Коэффициент деления (ослабления) 100, 200, 500, 1000
    Пределы допускаемой относительной погрешности коэффициента деления, % ±2
    Входное сопротивление, МОм 16
    Входная емкость, пФ 1,2
    Максимальное входное напряжение, В 7000
    Максимальное значение напряжения  в дифференциальном режиме, В:
    при коэффициенте деления 1000
    при коэффициенте деления 500
    при коэффициенте деления 200
    при коэффициенте деления 100
    3500
    1750
    700
    350
    Максимальное пиковое значение синфазного напряжения, В  3500
    Время нарастания, нс 3,5
    Выходное сопротивление, Ом от 48 до 52
    Шум, мВ rms ≤2,0
    Напряжение питания постоянного тока, В 9±1
    Потребляемый ток, мА, не более 35
    Рабочие условия применения:
    - температура окружающего воздуха, °C
    - относительная влажность окружающего воздуха, %
    - атмосферное давление, кПа
    от +15 до +35
    от 30 до 80
    от 80 до 106
    Масса, кг, не более 0,3
    Габаритные размеры (длина х ширина х высота), мм, не более 250 х 86 х 37

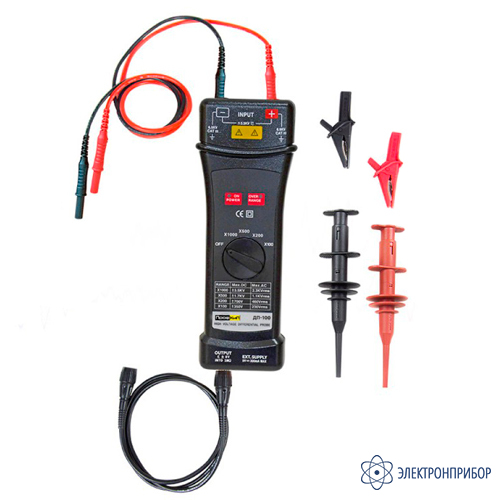

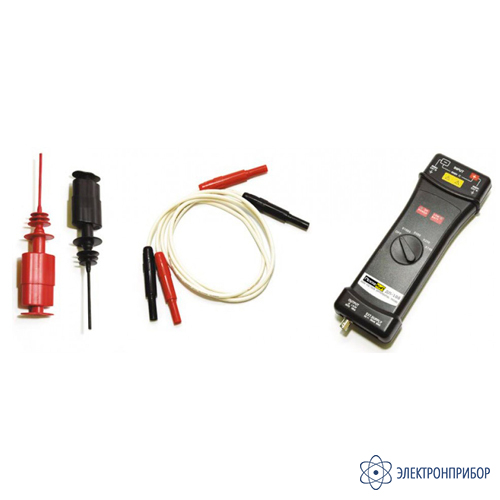

  • Комплект поставки ПрофКиП ДП-100

    № Наименование Количество
    1 Пробник дифференциальный ПрофКиП ДП-100 1
    2 Сетевой адаптер 9В 1
    3  Зажим типа "Крокодил" 2
    4 Высоковольтные клипсы 2
    5 Высоковольтный IC-зажим 2
    6 Соединительный кабель 2
    7 Кабель BNC 1
    8 Инструкция по эксплуатации 1
