ПрофКиП ДП-150 — пробник дифференциальный (150МГц, 800В)

Код товара: 80516

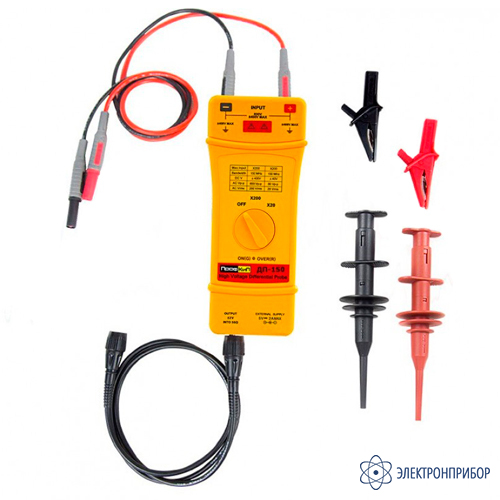

  • Пробник дифференциальный (150мгц, 800в) ПрофКиП ДП-150 Пробник дифференциальный (150мгц, 800в) ПрофКиП ДП-150

    Назначение пробника дифференциального (150МГц, 800В) ПрофКиП ДП-150:

    Пробники дифференциальные ПрофКиП ДП-150 предназначены для измерений амплитудных и временных параметров высоковольтных дифференциальных и асимметричных сигналов совместно с осциллографами и вольтметрами. Активные дифференциальные пробники позволяют гальванически развязывать каналы осциллографов.

    В основе работы дифференциальных пробников ПрофКиП ДП-150 лежит принцип действия дифференциального усилителя, выходной сигнал которого пропорционален разнице между значениями напряжения на двух входах пробника. Пробники представляют собой дифференциальный усилитель, на входе которого подключены высокоомные делители напряжения, ослабляющие входной сигнал. Конструктивно пробники выполнены в виде переносного моноблока.

    Особенности пробника дифференциального (150МГц, 800В) ПрофКиП ДП-150:

    • высоковольтный активный пробник с ручной регулировкой коэффициента деления;
    • полоса пропускания 150 МГц;
    • коэффициент деления Х20, Х200;
    • максимальное входное напряжение 800 В;
    • точность 2%.

  • Технические характеристики пробника дифференциального (150МГц, 800В) ПрофКиП ДП-150:

    Параметр Значение
    Полоса пропускания, МГц от 0 до 150
    Коэффициент деления (ослабления) 20, 200
    Пределы допускаемой относительной погрешности коэффициента деления, % ±2
    Входное сопротивление, МОм 10
    Входная емкость, пФ 10
    Максимальное входное напряжение, В:
    DC
    AC
    AC: RMS
    400
    800
    280
    Максимальное пиковое значение синфазного напряжения, В 400
    Время нарастания, нс 2,3
    Выходное сопротивление, Ом от 48 до 52
    Напряжение питания постоянного тока, В 5±1
    Потребляемый ток, мА, не более 35
    Рабочие условия применения:
    - температура окружающего воздуха, °C
    - относительная влажность окружающего воздуха, %
    - атмосферное давление, кПа
    от +15 до +35
    от 30 до 80
    от 80 до 106
    Масса, кг, не более 0,5

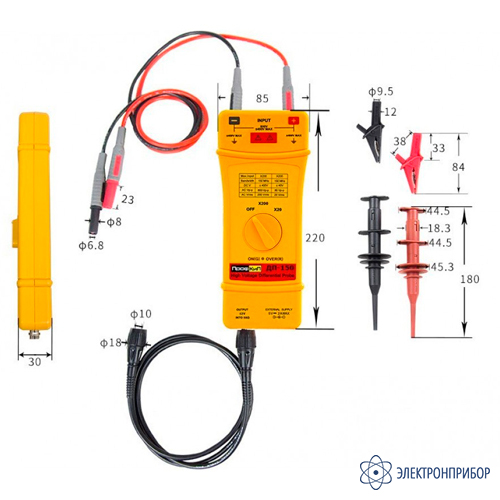

    Габаритные размеры (длина х ширина х высота), мм, не более 250 х 86 х 35

  • Комплект поставки ПрофКиП ДП-150

    № Наименование Количество
    1 Пробник дифференциальный ПрофКиП ДП-150 1
    2 Сетевой адаптер 9В 1
    3  Зажим типа "Крокодил" 2
    4 Высоковольтные клипсы 2
    5 Соединительный кабель 2
    6 Кабель BNC 1
    7 Инструкция по эксплуатации 1
