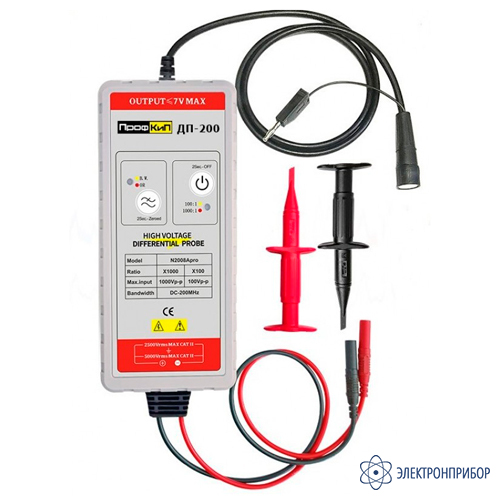

ПрофКиП ДП-200 — пробник дифференциальный (200МГц, 800В)

Код товара: 80526

  • Назначение пробника дифференциального (200МГц, 800В) ПрофКиП ДП-200:

    Пробники дифференциальные ПрофКиП ДП-200 предназначены для измерений амплитудных и временных параметров высоковольтных дифференциальных и асимметричных сигналов совместно с осциллографами и вольтметрами. Активные дифференциальные пробники позволяют гальванически развязывать каналы осциллографов.

    В основе работы дифференциальных пробников ПрофКиП лежит принцип действия дифференциального усилителя, выходной сигнал которого пропорционален разнице между значениями напряжения на двух входах пробника. Пробники представляют из себя дифференциальный усилитель, на входе которого подключены высокоомные делители напряжения, ослабляющие входной сигнал. Конструктивно пробники выполнены в виде переносного моноблока.

    Особенности пробника дифференциального (200МГц, 800В) ПрофКиП ДП-200:

    • высоковольтный активный пробник с ручной регулировкой коэффициента деления;
    • полоса пропускания 200 МГц;
    • коэффициент деления Х100, Х1000;
    • максимальное входное напряжение 800 В;
    • точность 1%.

  • Технические характеристики пробника дифференциального (200МГц, 800В) ПрофКиП ДП-200:

    Параметр Значение
    Полоса пропускания, МГц от 0 до 200
    Коэффициент деления (ослабления) 1:1000/1:100
    Пределы допускаемой относительной погрешности  коэффициента деления, % ±1
    Входное сопротивление, МОм 12
    Входная емкость, пФ 1,25
    Максимальное значение входного напряжения, В 1000
    Максимальное пиковое значение синфазного напряжения, В  500
    Время нарастания, нс 2,3
    Потребляемый ток, мА, не более 35
    Рабочие условия применения:
    - температура окружающего воздуха
    - относительная влажность окружающего воздуха, %
    - атмосферное давление, кПа
    от +15 до +25
    от 30 до 80
    от 80 до 106
    Масса, кг, не более 0,5
    Габаритные размеры (длина х ширина х высота), мм, не более 200 х 85 х 40

  • Комплект поставки ПрофКиП ДП-200

    № Наименование Количество
    1 Пробник дифференциальный ПрофКиП ДП-200 1
    2 Сетевой адаптер 1
    3 Высоковольтные клипсы 2
    4 Инструкция по эксплуатации 1
