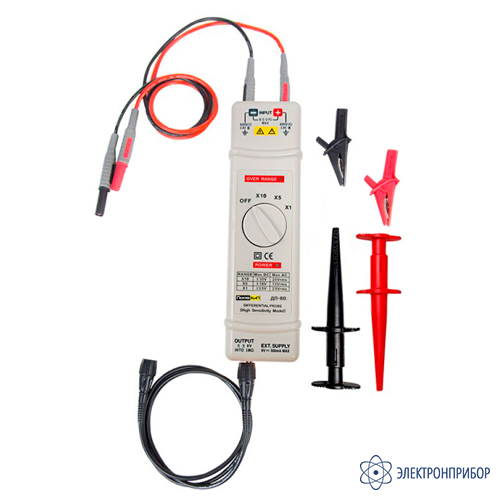

ПрофКиП ДП-60 — пробник дифференциальный (60МГц, 70В)

Код товара: 80512
  • Пробник дифференциальный (60мгц, 70в) ПрофКиП ДП-60 Пробник дифференциальный (60мгц, 70в) ПрофКиП ДП-60

    Назначение пробника дифференциального (60МГц, 70В) ПрофКиП ДП-60:

    Пробники дифференциальные ПрофКиП ДП-60 предназначены для измерений амплитудных и временных параметров высоковольтных дифференциальных и асимметричных сигналов совместно с осциллографами и вольтметрами. Активные дифференциальные пробники позволяют гальванически развязывать каналы осциллографов.

    В основе работы дифференциальных пробников ПрофКиП ДП-60 лежит принцип действия дифференциального усилителя, выходной сигнал которого пропорционален разнице между значениями напряжения на двух входах пробника. Пробники представляют собой дифференциальный усилитель, на входе которого подключены высокоомные делители напряжения, ослабляющие входной сигнал. Конструктивно пробники выполнены в виде переносного моноблока.

    Особенности пробника дифференциального (60МГц, 70В) ПрофКиП ДП-60:

    • высоковольтный активный пробник с ручной регулировкой коэффициента деления;
    • полоса пропускания 60 МГц;
    • коэффициент деления Х1, Х2, Х10;
    • максимальное входное напряжение 70 В;
    • точность 2%.

  • Технические характеристики пробника дифференциального (60МГц, 70В) ПрофКиП ДП-60:

    Параметр Значение
    Полоса пропускания, МГц от 0 до 60
    Коэффициент деления (ослабления) 1, 2, 10
    Пределы допускаемой относительной погрешности коэффициента деления, % ±2
    Входное сопротивление, МОм 1
    Входная емкость, пФ 2,5
    Максимальное входное напряжение, В 70
    Максимальное значение напряжения  в дифференциальном режиме, В:
    - при коэффициенте деления 1
    - при коэффициенте деления 2
    - при коэффициенте деления 10
    3,5
    18
    35
    Максимальное пиковое значение синфазного напряжения, В  35
    Время нарастания, нс 5,8
    Выходное сопротивление, Ом от 48 до 52
    Шум, мВ rms ≤1,0
    Напряжение питания постоянного тока, В 9±1
    Потребляемый ток, мА, не более 35
    Рабочие условия применения:
    - температура окружающего воздуха, °C
    - относительная влажность окружающего воздуха, %
    - атмосферное давление, кПа
    от +15 до +35
    от 30 до 80
    от 80 до 106
    Масса, кг, не более 0,3

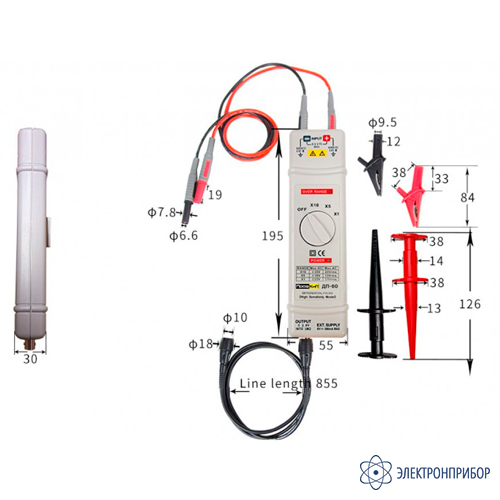

    Габаритные размеры (длина х ширина х высота), мм, не более 200 х 60 х 35

  • Комплект поставки ПрофКиП ДП-60

    № Наименование Количество
    1 Пробник дифференциальный ПрофКиП ДП-60 1
    2 Сетевой адаптер 9В 1
    3  Зажим типа "Крокодил" 2
    4 Высоковольтные клипсы 2
    5 Соединительный кабель 2
    6 Кабель BNC 1
    7 Инструкция по эксплуатации 1
