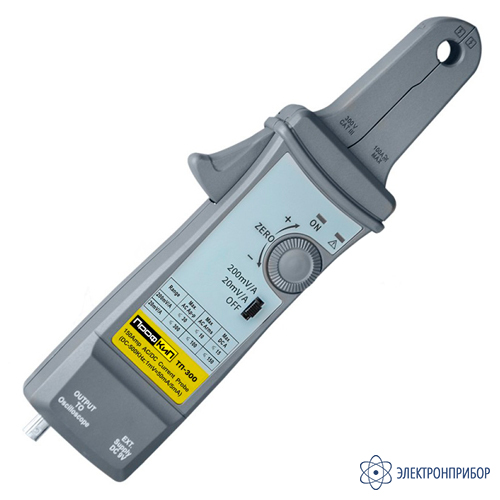

ПрофКиП ТП-300 — токовый пробник (300А, 500кГц)

Код товара: 80539
  • Токовый пробник (300а, 500кгц) ПрофКиП ТП-300 Токовый пробник (300а, 500кгц) ПрофКиП ТП-300 Токовый пробник (300а, 500кгц) ПрофКиП ТП-300

    Назначение токового пробника (300А, 500кГц) ПрофКиП ТП-300:

    Пробники токовые ПрофКиП ТП-300 предназначены для бесконтактных измерений совместно с осциллографами амплитудных и временных параметров постоянного и переменного электрического тока, протекающего в различных электрических цепях. Токовые пробники ПрофКиП ТП-300 предназначены для регистрации тока и последующего преобразования его в соответствующий сигнал напряжения с подачей на вход осциллографа. Токовые пробники могут с высокой точностью и разрешением измерять значения как постоянного, так и переменного тока в широком диапазоне частот. Пробники применяются для передачи сигналов с минимальными искажениями от объекта измерений к входам осциллографа при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.

    Особенности токового пробника (300А, 500кГц) ПрофКиП ТП-300:

    • полоса пропускания 500 кГц;
    • максимальный ток 300 А;
    • точность 3-4%.

  • Технические характеристики токового пробника (300А, 500кГц) ПрофКиП ТП-300:

    Параметр Значение
    Полоса пропускания, кГц от 0 до 500
    Коэффициент преобразования силы тока в выходное напряжение 20 мВ/А; 200 мВ/А
    Пределы допускаемой относительной погрешности  коэффициента преобразования, % ± 3%: 30 мА - 15 А при 200 мВ / А
    ± 4%: 300 мА - 80 А при 20 мВ / А
    ± 15%: 80 А - 150 А при 20 мВ / А
    Максимальное значение силы тока, А:
    DC
    AC
    AC: RMS
    150
    300
    100
    Разрешение, мА 5
    Время нарастания, мкс 0,7
    Диаметр окна клещей для провода с измеряемым током, мм 10
    Рабочие условия применения:
    - температура окружающего воздуха, °C
    - относительная влажность окружающего воздуха, %
    - атмосферное давление, кПа
    от 0 до +50
    от 30 до 80
    от 94 до 107
    Масса, кг, не более 0,3

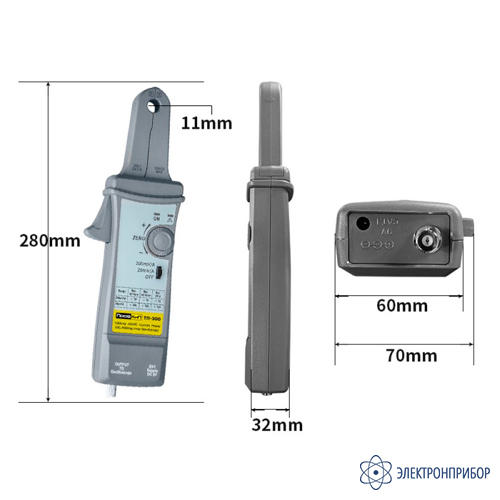

    Габаритные размеры (длина х ширина х высота), мм, не более 265х85х40

  • Комплект поставки ПрофКиП ТП-300

    № Наименование Количество
    1 Токовый пробник ПрофКиП ТП-300 1
    2 Изолированный кабель BNC-BNC 1
    3 Адаптер BNC (2 разъема) 2
    4 Сетевой адаптер 9В 1
    5 Инструкция по эксплуатации 1
