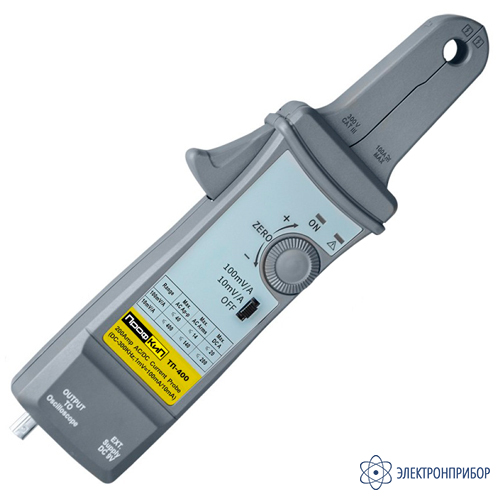

ПрофКиП ТП-400 — токовый пробник (400А, 300кГц)

Код товара: 80538
  • Токовый пробник (400а, 300кгц) ПрофКиП ТП-400 Токовый пробник (400а, 300кгц) ПрофКиП ТП-400 Токовый пробник (400а, 300кгц) ПрофКиП ТП-400

    Назначение токового пробника (400А, 300кГц) ПрофКиП ТП-400:

    Пробники токовые ПрофКиП ТП-400 предназначены для бесконтактных измерений совместно с осциллографами амплитудных и временных параметров постоянного и переменного электрического тока, протекающего в различных электрических цепях. Токовые пробники ПрофКиП ТП-400 предназначены для регистрации тока и последующего преобразования его в соответствующий сигнал напряжения с подачей на вход осциллографа. Токовые пробники могут с высокой точностью и разрешением измерять значения как постоянного, так и переменного тока в широком диапазоне частот. Пробники применяются для передачи сигналов с минимальными искажениями от объекта измерений к входам осциллографа при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.

    Особенности токового пробника (400А, 300кГц) ПрофКиП ТП-400:

    • полоса пропускания 300 кГц;
    • максимальный ток 400 А;
    • точность 3-4%.

  • Технические характеристики токового пробника (4000А, 200кГц) ПрофКиП ТП-400:

    Параметр Значение
    Полоса пропускания, кГц от 0 до 300
    Коэффициент преобразования силы тока в выходное напряжение 10 мВ/А; 100 мВ/А
    Пределы допускаемой относительной погрешности  коэффициента преобразования, % ± 3%: 50 мА - 20 А при 100 мВ / А
    ± 4%: 500 мА - 80 А при 10 мВ / А
    ± 15%: 80А - 200 А при 10 мВ / А
    Максимальное значение силы тока, А:
    DC
    AC
    AC: RMS
    200
    400
    140
    Разрешение, мА 10
    Время нарастания, мкс 1,2
    Диаметр окна клещей для провода с измеряемым током, мм 10
    Рабочие условия применения:
    - температура окружающего воздуха, °C
    - относительная влажность окружающего воздуха, %
    - атмосферное давление, кПа
    от 0 до +50
    от 30 до 80
    от 94 до 107
    Масса, кг, не более 0,3

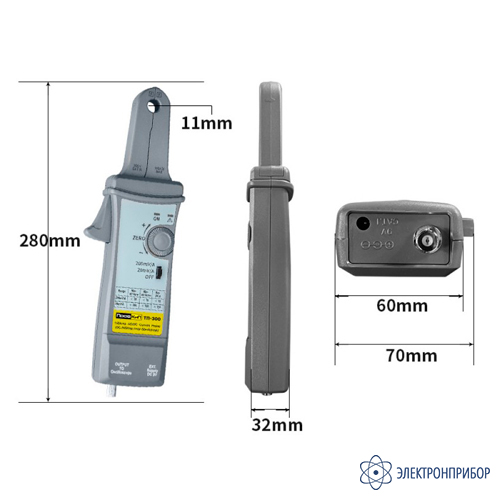

    Габаритные размеры (длина х ширина х высота), мм, не более 265х85х40

  • Комплект поставки ПрофКиП ТП-400

    № Наименование Количество
    1 Токовый пробник ПрофКиП ТП-400 1
    2 Изолированный кабель BNC-BNC 1
    3 Адаптер BNC (2 разъема) 2
    4 Сетевой адаптер 9В 1
    5 Инструкция по эксплуатации 1
