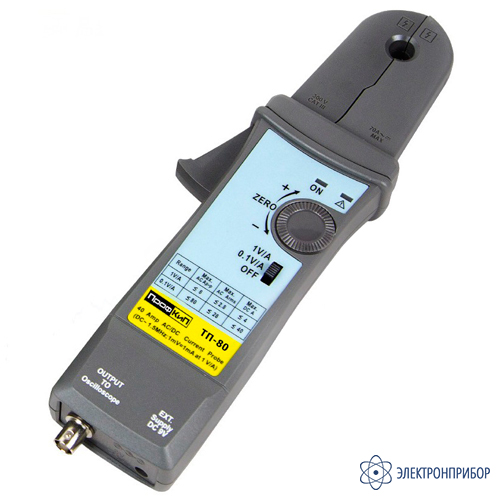

ПрофКиП ТП-80 — токовый пробник (80А, 1,5МГц)

Код товара: 80543
  • Назначение токового пробника (80А, 1,5МГц) ПрофКиП ТП-80:

    Пробники токовые ПрофКиП ТП-80 предназначены для бесконтактных измерений совместно с осциллографами амплитудных и временных параметров постоянного и переменного электрического тока, протекающего в различных электрических цепях. Токовые пробники ПрофКиП ТП-80 предназначены для регистрации тока и последующего преобразования его в соответствующий сигнал напряжения с подачей на вход осциллографа. Токовые пробники могут с высокой точностью и разрешением измерять значения как постоянного, так и переменного тока в широком диапазоне частот. Пробники применяются для передачи сигналов с минимальными искажениями от объекта измерений к входам осциллографа при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.

    Особенности токового пробника (80А, 1,5МГц) ПрофКиП ТП-80:

    • полоса пропускания 1,5 МГц;
    • максимальный ток 80 А;
    • точность 3-4%.
  • Технические характеристики токового пробника (80А, 1,5МГц) ПрофКиП ТП-80:

    Параметр Значение
    Полоса пропускания, МГц от 0 до 1,5
    Коэффициент преобразования силы тока в выходное напряжение 0,1 В/А; 1 В/А
    Пределы допускаемой относительной погрешности  коэффициента преобразования, % ± 3%: 10 мА - 8 А при 1 В / А
    ± 4%: 100 мА - 80 А при 0,1 В / А
    Максимальное значение силы тока, А:
    DC
    AC
    AC: RMS

    40
    80
    28
    Разрешение, мА 1
    Время нарастания, мкс 0,23
    Диаметр окна клещей для провода с измеряемым током, мм 10
    Рабочие условия применения:
    - температура окружающего воздуха, °C
    - относительная влажность окружающего воздуха, %
    - атмосферное давление, кПа

    от 0 до +50
    от 30 до 80
    от 94 до 107
    Масса, кг, не более 0,3

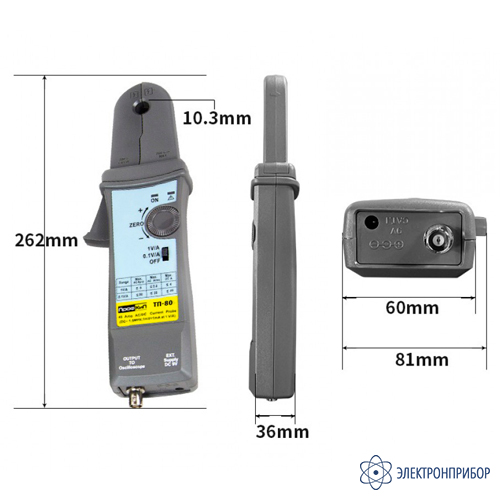

    Габаритные размеры (длина х ширина х высота), мм, не более 265х85х40
  • Комплект поставки ПрофКиП ТП-80

    Наименование Количество
    1 Токовый пробник ПрофКиП ТП-80 1
    2 Изолированный кабель BNC-BNC 1
    3 Адаптер BNC (2 разъема) 2
    4 Сетевой адаптер 9В 1
    5 Инструкция по эксплуатации 1
