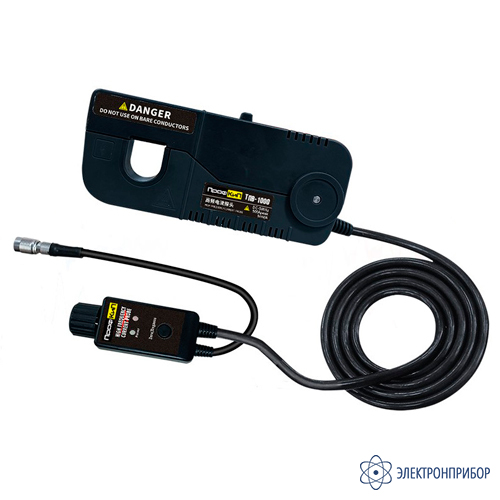

ПрофКиП ТПВ-1000 — токовый пробник высокочастотный (1000А, 5МГц)

Код товара: 80530
  • Назначение токового пробника высокочастотного (1000А, 5МГц) ПрофКиП ТПВ-1000:

    Пробники токовые высокочастотные ПрофКиП ТПВ-1000 предназначены для бесконтактного измерения силы постоянного и переменного электрического тока высокой частоты. Пробники выполнены в виде измерительной головки и блока управления, которые соединены между собой кабелем BNC. На конце измерительной головки имеются раздвижные клещи, в окно которых пропускается провод с измеряемым током.

    Особенности токового пробника высокочастотного (1000А, 5МГц) ПрофКиП ТПВ-1000:

    • полоса пропускания 5 МГц;
    • максимальный ток 1000 А;
    • точность 2%.
  • Технические характеристики токового пробника высокочастотного (1000А, 5МГц) ПрофКиП ТПВ-1000:

    Параметр Значение
    Полоса пропускания, МГц от 0 до 5
    Коэффициент преобразования силы тока в выходное напряжение 5 мВ/А
    Пределы допускаемой относительной погрешности  коэффициента преобразования, % 2
    Максимальное значение силы тока, А:
    DC
    AC
    AC: RMS

    500
    1000
    350
    Минимальное значение силы тока, мА 200
    Время нарастания, нс 70
    Диаметр окна клещей для провода с измеряемым током, мм 20
    Рабочие условия применения:
    - температура окружающего воздуха, °C
    - относительная влажность окружающего воздуха, %
    - атмосферное давление, кПа

    от 0 до +50
    от 30 до 80
    от 94 до 107
    Масса, кг, не более 0,6

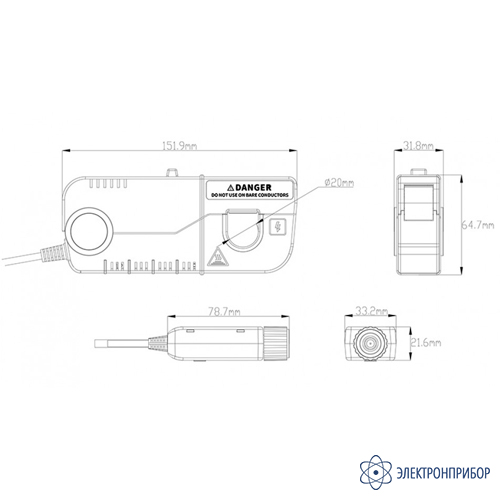

    Габаритные размеры (длина х ширина х высота), мм, не более:
    - измерительная головка
    - блок управления

    155х35х70
    80х35х25

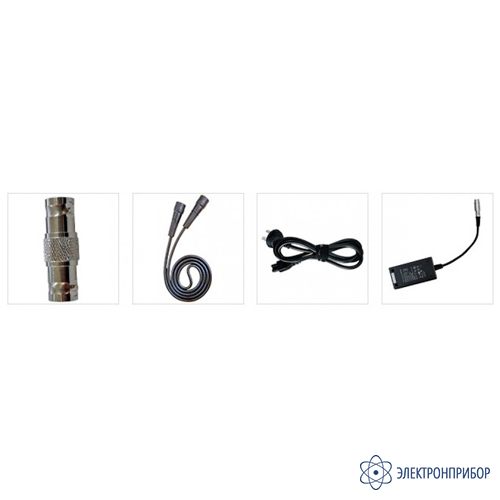

  • Комплект поставки ПрофКиП ТПВ-1000

    Наименование Количество
    1 Токовый пробник высокочастотный ПрофКиП ТПВ-1000 1
    2 Кабель BNC 1
    3 Сетевой адаптер 9В 1
    4 Шнур питания 1
    5 Инструкция по эксплуатации 1
