ПрофКиП ТПВ-50 — токовый пробник высокочастотный (60А, 20МГц)

Код товара: 80523
  • Назначение токового пробника высокочастотного (60А, 20МГц) ПрофКиП ТПВ-50:

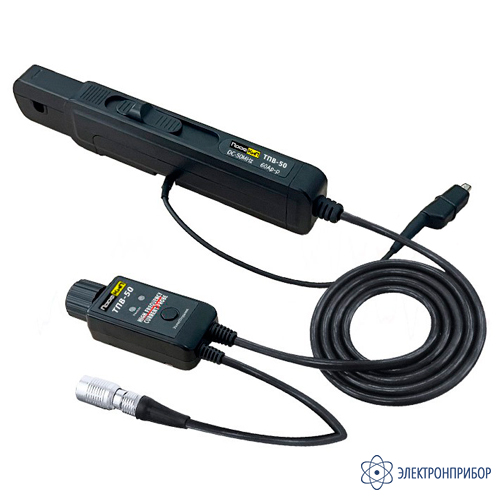

    Пробники токовые высокочастотные ПрофКиП ТПВ-50 предназначены для бесконтактного измерения силы постоянного и переменного электрического тока высокой частоты. Пробники выполнены в виде измерительной головки и блока управления, которые соединены между собой кабелем BNC. На конце измерительной головки имеются раздвижные клещи, в окно которых пропускается провод с измеряемым током. Для уменьшения высокочастотных электромагнитных помех в комплект пробников входит заземляющий провод, который подсоединяется к контакту на корпусе измерительной головки и к контакту «земля» исследуемого объекта.

    Особенности токового пробника высокочастотного (60А, 20МГц) ПрофКиП ТПВ-50:

    • полоса пропускания 20 МГц;
    • максимальный ток 60 А;
    • точность 1%.
  • Технические характеристики токового пробника высокочастотного (60А, 20МГц) ПрофКиП ТПВ-50:

    Параметр Значение
    Полоса пропускания, МГц от 0 до 20
    Коэффициент преобразования силы тока в выходное напряжение 0,1 В/А
    Пределы допускаемой относительной погрешности  коэффициента преобразования, % 1-3
    Максимальное значение силы тока, А:
    DC
    AC
    AC: RMS

    30
    60
    20
    Минимальное значение силы тока, мА 20
    Время нарастания, нс 17,5
    Шум ≤ 6 мА rms
    Длина соединительного кабеля, м 1,48
    Диаметр окна клещей для провода с измеряемым током, мм 5
    Рабочие условия применения:
    - температура окружающего воздуха, °C
    - относительная влажность окружающего воздуха, %
    - атмосферное давление, кПа

    от 0 до +50
    от 30 до 80
    от 94 до 107
    Масса, кг, не более 0,6
    Габаритные размеры (длина х ширина х высота), мм, не более:
    - измерительная головка
    - блок управления

    150х20х30
    80х35х25
  • Комплект поставки ПрофКиП ТПВ-50

    Наименование Количество
    1 Токовый пробник высокочастотный ПрофКиП ТПВ-50 1

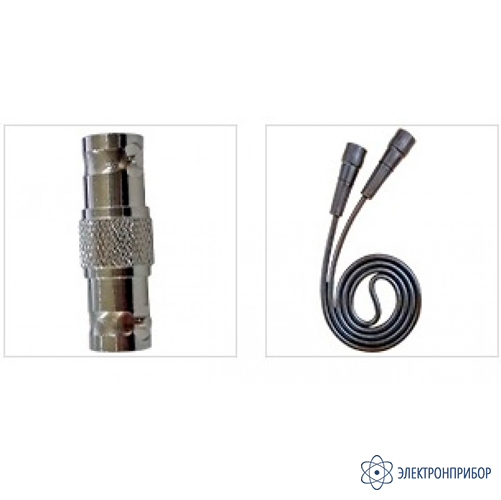

    2 Кабель BNC 1

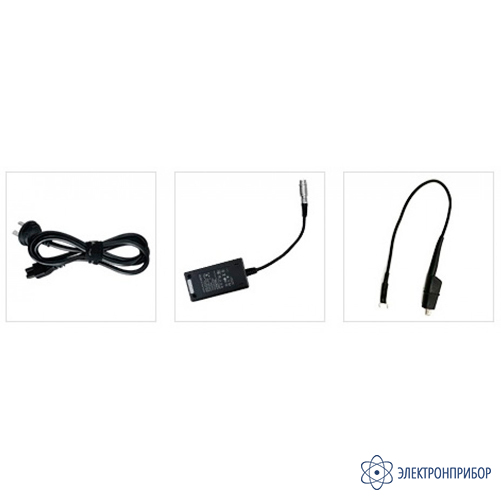

    3 Сетевой адаптер 9В 1
    4 Заземляющий кабель 1
    5 Шнур питания 1
    6 Инструкция по эксплуатации 1
