ПрофКиП ТПВ-500 — токовый пробник высокочастотный (500А, 12МГц)
Код товара: 80527-
-
Гарантия
1 год
-
Производитель
Назначение токового пробника высокочастотного (500А, 12МГц) ПрофКиП ТПВ-500:

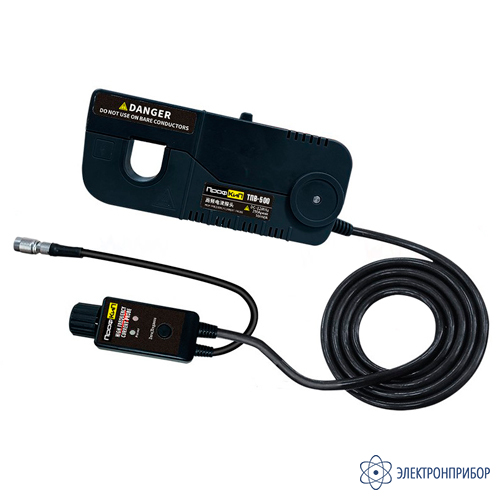

Пробники токовые высокочастотные ПрофКиП ТПВ-500 предназначены для бесконтактного измерения силы постоянного и переменного электрического тока высокой частоты. Пробники выполнены в виде измерительной головки и блока управления, которые соединены между собой кабелем BNC. На конце измерительной головки имеются раздвижные клещи, в окно которых пропускается провод с измеряемым током.
Особенности токового пробника высокочастотного (500А, 12МГц) ПрофКиП ТПВ-500:
- полоса пропускания 12 МГц;
- максимальный ток 500 А;
- точность 2%.
-
-
Технические характеристики токового пробника высокочастотного (500А, 12МГц) ПрофКиП ТПВ-500:
Параметр Значение Полоса пропускания, МГц от 0 до 12 Коэффициент преобразования силы тока в выходное напряжение 10 мВ/А Пределы допускаемой относительной погрешности коэффициента преобразования, % 2 Максимальное значение силы тока, А:
DC
AC
AC: RMS
250
500
170Минимальное значение силы тока, мА 100 Время нарастания, нс 30 Диаметр окна клещей для провода с измеряемым током, мм 20 Рабочие условия применения:
- температура окружающего воздуха, °C
- относительная влажность окружающего воздуха, %
- атмосферное давление, кПа
от 0 до +50
от 30 до 80

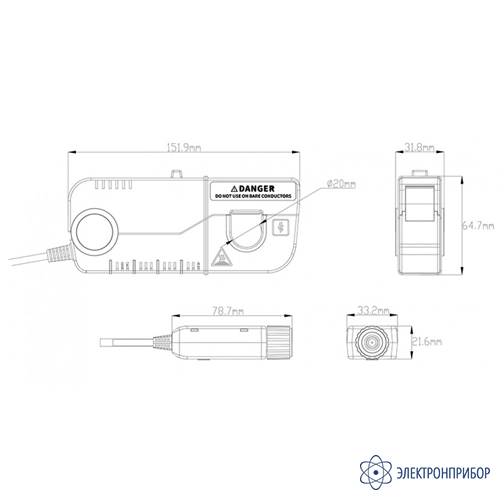

от 94 до 107Масса, кг, не более 0,6 Габаритные размеры (длина х ширина х высота), мм, не более:
- измерительная головка
- блок управления
155х35х70
80х35х25 -

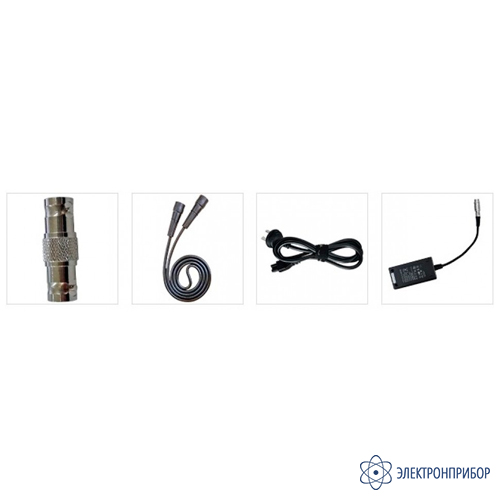

Комплект поставки ПрофКиП ТПВ-500
№ Наименование Количество 1 Токовый пробник высокочастотный ПрофКиП ТПВ-500 1 2 Кабель BNC 1 3 Сетевой адаптер 9В 1 4 Шнур питания 1 5 Инструкция по эксплуатации 1
