ПрофКиП ТПВ-60 — токовый пробник высокочастотный (60А, 50МГц)
Код товара: 80535-
-
Гарантия
1 год
-
Производитель
Назначение токового пробника высокочастотного (60А, 50МГц) ПрофКиП ТПВ-60:

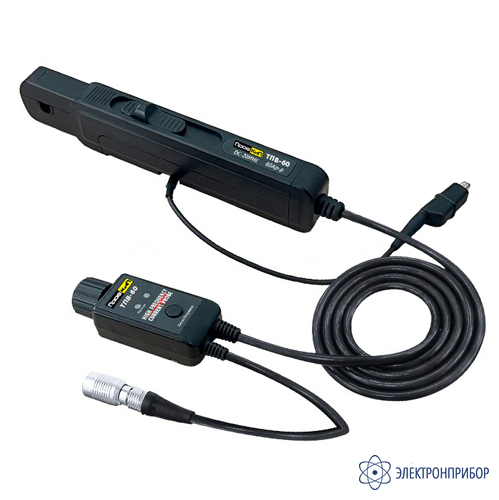

Пробники токовые высокочастотные ПрофКиП ТПВ-60 предназначены для бесконтактного измерения силы постоянного и переменного электрического тока высокой частоты. Пробники выполнены в виде измерительной головки и блока управления, которые соединены между собой кабелем BNC. На конце измерительной головки имеются раздвижные клещи, в окно которых пропускается провод с измеряемым током. Для уменьшения высокочастотных электромагнитных помех в комплект пробников входит заземляющий провод, который подсоединяется к контакту на корпусе измерительной головки и к контакту «земля» исследуемого объекта.
Особенности токового пробника высокочастотного (60А, 50МГц) ПрофКиП ТПВ-60:
- полоса пропускания 50 МГц;
- максимальный ток 60 А;
- точность 1%.
-
-
Технические характеристики токового пробника высокочастотного (60А, 50МГц) ПрофКиП ТПВ-60:
Параметр Значение Полоса пропускания, МГц от 0 до 50 Коэффициент преобразования силы тока в выходное напряжение 0,1 В/А Пределы допускаемой относительной погрешности коэффициента преобразования, % 1-3 Максимальное значение силы тока, А:
DC
AC
AC: RMS
30
60
20Минимальное значение силы тока, мА 20 Время нарастания, нс 14 Шум ≤ 6 мА rms Длина соединительного кабеля,м 1,48 Диаметр окна клещей для провода с измеряемым током, мм 5 Рабочие условия применения:
- температура окружающего воздуха, °C
- относительная влажность окружающего воздуха, %
- атмосферное давление, кПа
от 0 до +50
от 30 до 80
от 94 до 107Масса, кг, не более 0,6 Габаритные размеры (длина х ширина х высота), мм, не более:
- измерительная головка
- блок управления
150х20х30
80х35х25 -
Комплект поставки ПрофКиП ТПВ-60

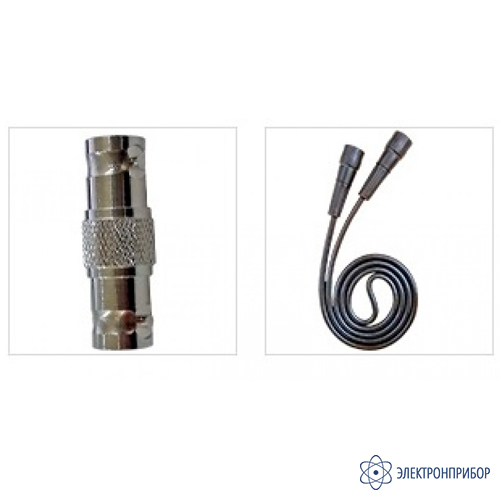

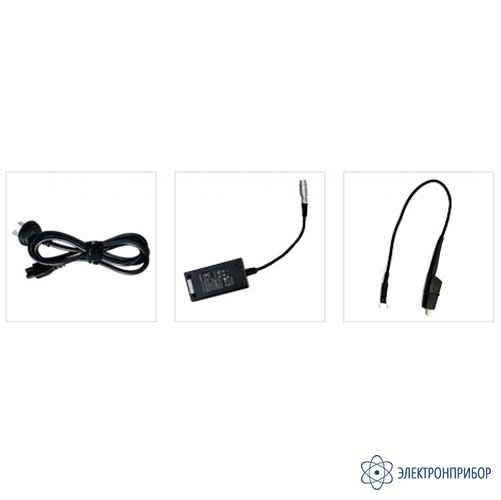

№ Наименование Количество 1 Токовый пробник высокочастотный ПрофКиП ТПВ-60 1 2 Кабель BNC 1 3 Сетевой адаптер 9В 1 4 Заземляющий кабель 1 5 Шнур питания 1 6 Инструкция по эксплуатации 1
