ПрофКиП ТПВ-70 — токовый пробник высокочастотный (70А, 2МГц)
Код товара: 80534-
-
Гарантия
1 год
-
Производитель
Назначение токового пробника высокочастотного (70А, 2МГц) ПрофКиП ТПВ-70:

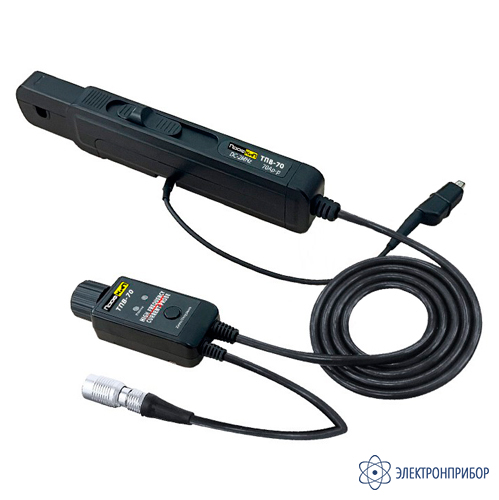

Пробники токовые высокочастотные ПрофКиП ТПВ-70 предназначены для бесконтактного измерения силы постоянного и переменного электрического тока высокой частоты. Пробники выполнены в виде измерительной головки и блока управления, которые соединены между собой кабелем BNC. На конце измерительной головки имеются раздвижные клещи, в окно которых пропускается провод с измеряемым током. Для уменьшения высокочастотных электромагнитных помех в комплект пробников входит заземляющий провод, который подсоединяется к контакту на корпусе измерительной головки и к контакту «земля» исследуемого объекта.
Особенности токового пробника высокочастотного (70А, 2МГц) ПрофКиП ТПВ-70:
- полоса пропускания 2 МГц;
- максимальный ток 70 А;
- точность 1%.
-
-
Технические характеристики токового пробника высокочастотного (70А, 2МГц) ПрофКиП ТПВ-70:
Параметр Значение Полоса пропускания, МГц от 0 до 2 Коэффициент преобразования силы тока в выходное напряжение 0,1 мВ/А Пределы допускаемой относительной погрешности коэффициента преобразования, % 1-3 Максимальное значение силы тока, А:
DC
AC
AC: RMS
35
70
24Минимальное значение силы тока, мА 20 Время нарастания, нс 175 Шум ≤ 6 мА rms Длина соединительного кабеля,м 1,48 Диаметр окна клещей для провода с измеряемым током, мм 5 Рабочие условия применения:
- температура окружающего воздуха, °C
- относительная влажность окружающего воздуха, %
- атмосферное давление, кПа
от 0 до +50
от 30 до 80
от 94 до 107Масса, кг, не более 0,6 Габаритные размеры (длина х ширина х высота), мм, не более:
- измерительная головка
- блок управления
150х20х30
80х35х25 -
Комплект поставки ПрофКиП ТПВ-70
№ Наименование Количество 1 Токовый пробник высокочастотный ПрофКиП ТПВ-70 1 2 Кабель BNC 1 3 Сетевой адаптер 9В 1 4 Заземляющий кабель 1 5 Шнур питания 1 6 Инструкция по эксплуатации 1
