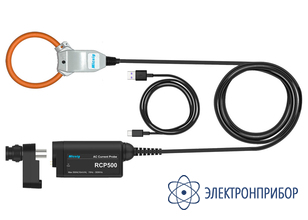

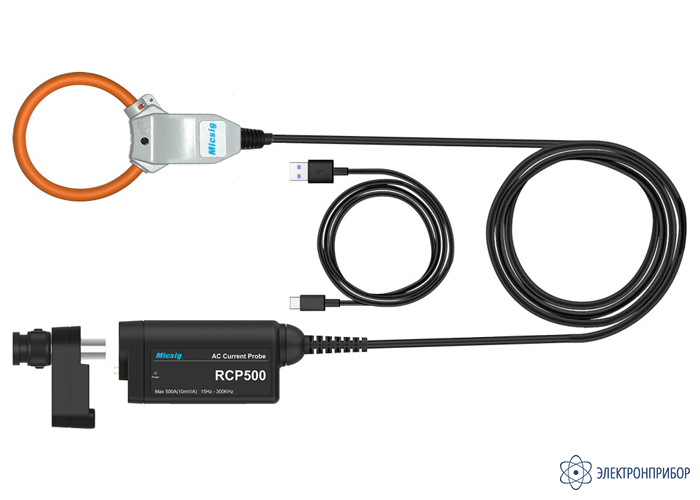

RCP500 — осциллографический токовый пробник AC с поясом Роговского

Код товара: 75418
  • Осциллографический токовый пробник ac с поясом роговского RCP500 Осциллографический токовый пробник ac с поясом роговского RCP500 Осциллографический токовый пробник ac с поясом роговского RCP500

    Описание осциллографического токового пробника AC с поясом Роговского RCP500:

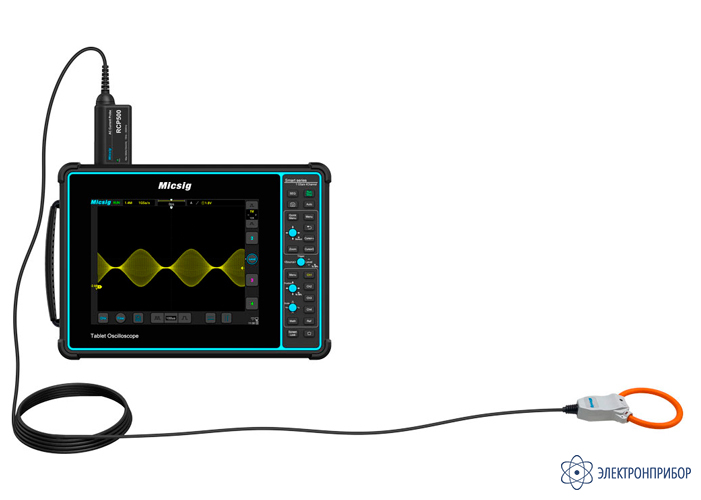

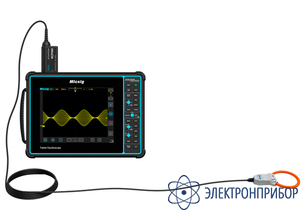

    Осциллографический токовый пробник AC с поясом Роговского RCP500 подходит для работы с интерфейсом Micsig UPI, который напрямую питает датчики (не требуется дополнительного источника питания) и автоматически синхронизирует с осциллографом коэффициент деления.

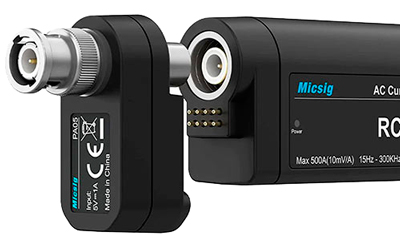

    Комплектуется дополнительным адаптером Micsig PA05 и кабелем USB (для работы с любым осциллографом с разъемом BNC и питанием от USB, работает только с RCP500).

    Особенности осциллографического токового пробника AC с поясом Роговского RCP500:

    • максимальное входное напряжение: 10000 В;
    • токовый;
    • автодетектирование делителя осциллографом.

  • Технические характеристики осциллографического токового пробника AC с поясом Роговского RCP500:

    Параметр Значение
    Диапазон 200 мА - 500 А
    Частота 15 Гц - 300 кГц  (-3 дБ)
    Чувствительность 10 мВ/А
    Точность 1%
    Точность фазы ≤ 0,8° (45 Гц - 66 Гц)
    Выходной шум <2 мВскз
    Максимальное напряжение переменный ток 10 кВскз (1 мин.), (50 Гц/60 Гц); только катушка Роговского
    Точность позиционирования проводника ±1% (отклонение от центра)
    Влияние внешних магнитных полей 1,5 % или ниже (400 А, 50/60 Гц)
    Рабочая температура -20...+70°C
    Класс безопасности CAT III 1000 В / CAT IV 600 В
    Выходное сопротивление высокое сопротивление
    Питание 5 В пост.; Micsig UPI / USB
    Максимальный размер проводника 50 мм
    Толщина катушки Роговского 6 мм
    Габариты внешнего блока 37x82x22 мм
    Длина выходного кабеля около 200 см

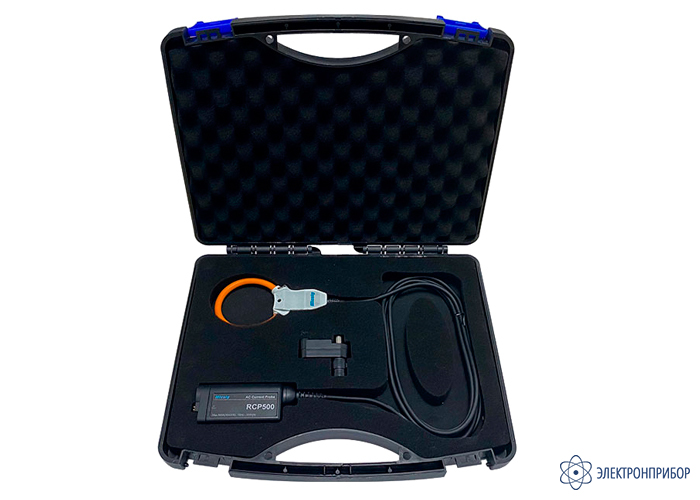

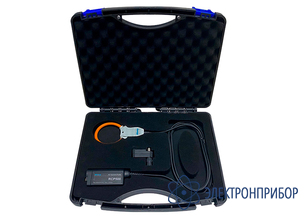

  • Комплект поставки RCP500

    № Наименование Количество
    1 Осциллографический токовый пробник AC с поясом Роговского RCP500 1
    2 Адаптер Micsig PA05 1
    3 USB кабель 1
    4 Кейс 1
