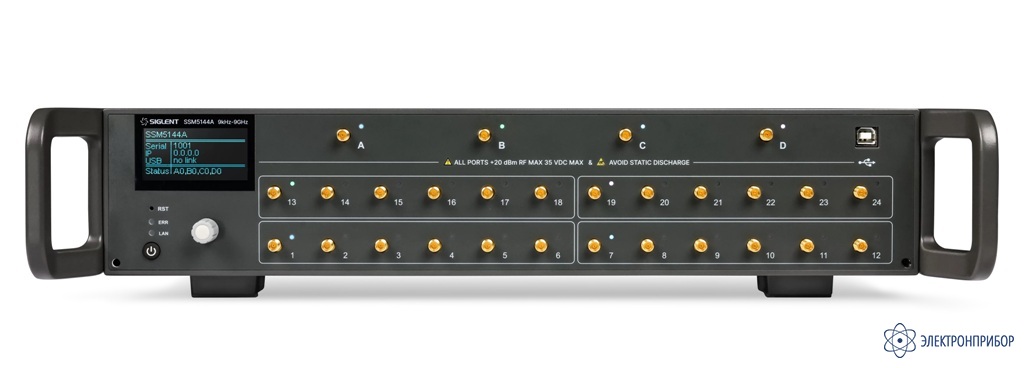

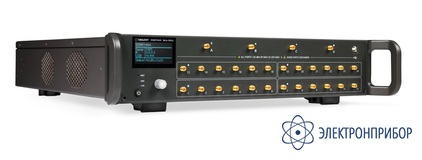

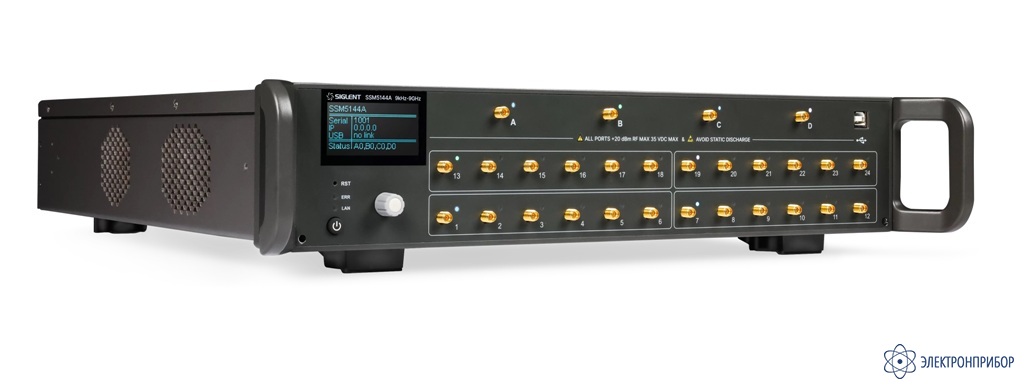

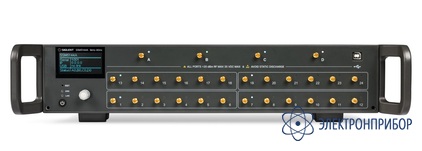

SSM5124A — переключатель ВЧ сигналов матричный

Код товара: 74744
  • Назначение переключателя ВЧ сигналов матричного SSM5124A:

    Модификация SSM5124A - матричный коммутатор SSM5000A-серии.

    Представляет собой моноблочное электронное коммутационное устройство (твердотельный переключатель).

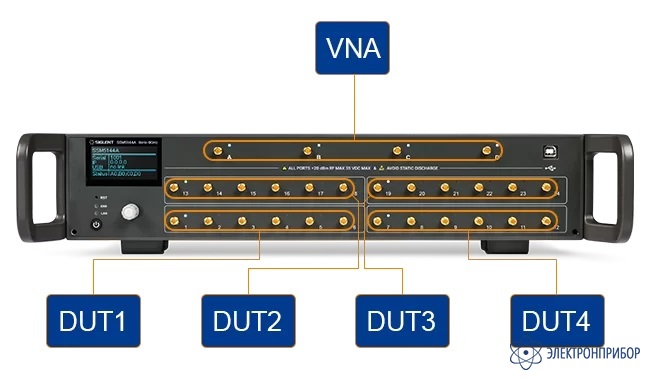

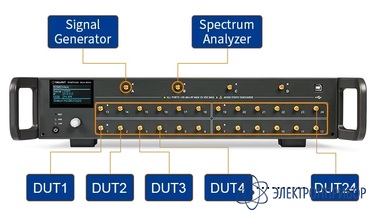

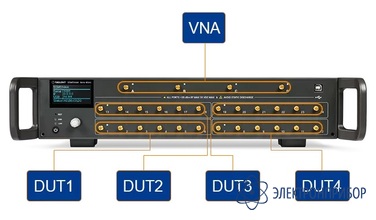

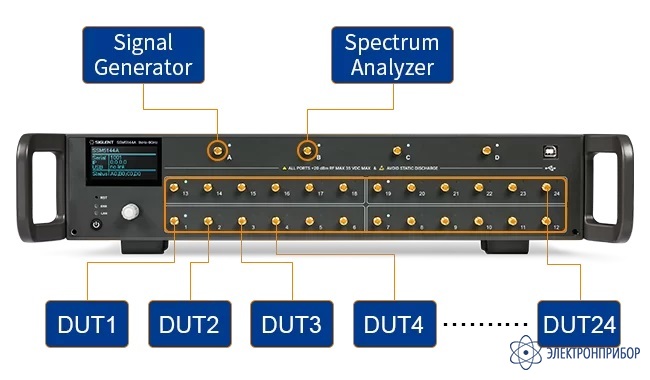

    Данный РЧ-переключатель предназначен для мультиплексирования в рабочем диапазоне частот нескольких тестовых портов анализатора цепей, источника сигнала, анализатора спектра и другого оборудования.

  • Технические характеристики переключателя ВЧ сигналов матричного SSM5124A:

    Параметр Значение
    Диапазон рабочих частот 9 кГц …9 ГГц
    Число входных портов 2
    Число выходных портов 24
    Тип коннекторов 3,5 мм (мама/f)
    Импеданс портов 50 Ом
    Максимальная входная мощность 20 дБм
    Максимальный уровень (DCV) 35 В
    Интерфейс LAN, USB Device, Direct Control (входной), Direct Control (выходой)
    Время переключения ≤10 мкс
    ЖКИ 6 см (диагональ)
    Габариты (В х Ш х Г) 89 × 425 × 418 мм
    Масса 6,65 кг
  • Комплект поставки SSM5124A

    Наименование Количество
    1 Переключатель ВЧ сигналов матричный SSM5124A 1
