SSU 5503A, SSU-5503A, SSU 5503 A

Аксессуары для радиоизмерений

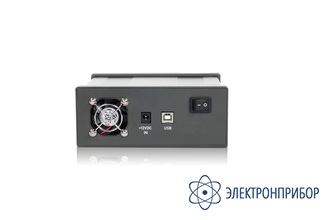

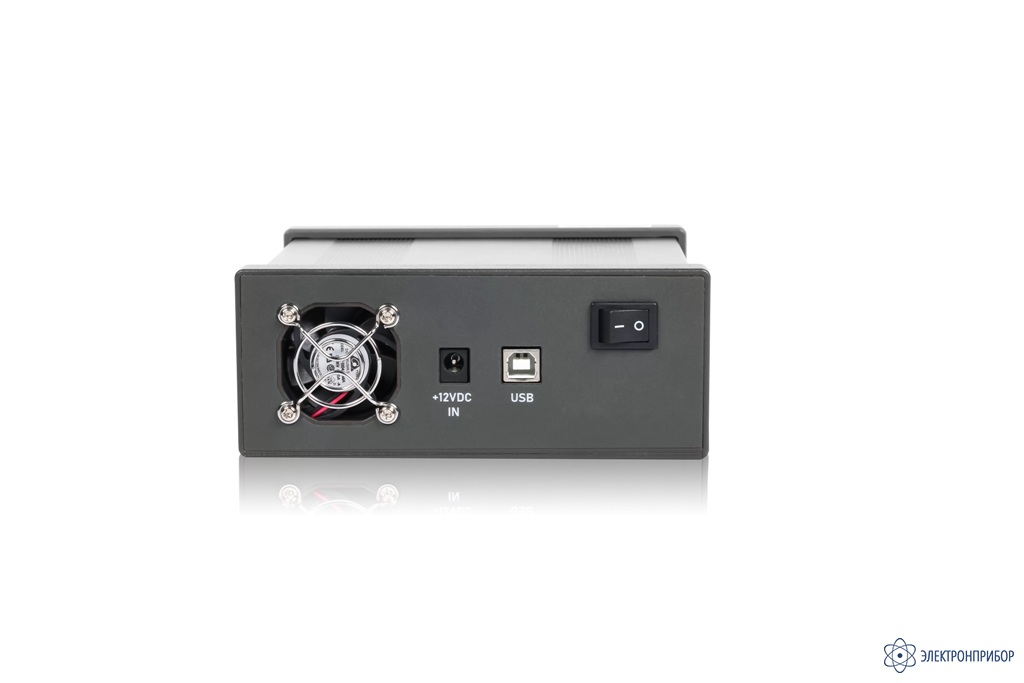

SSU5503A — переключатель ВЧ сигналов механический

Код товара: 74774
  • Назначение переключателя ВЧ сигналов механического SSU5503A:

    Модификация механического переключателя ВЧ сигналов SSU5000A-серии.

    По принципу действия относится к микроволновым коммутаторам с использованием эффекта электромагнитной индукции и переключением механическими контактами.

    Имеет один однополюсный двухпозиционный механический переключатель SPDT (COM 1-3) с коннекторами типа «2.4», позволяя обеспечить установку одного из двух состояний механического реле – соединиться с одним контактом, либо с другим (Port 1/2, Port 3/4, Port 5/6). Переключатель поддерживает управлением сигналами уровня TTL. Переключатель SSU5503A используется для управления потоком ВЧ электроэнергии сигналов с частотой до 50 ГГц в электронных схемах. Переключатель позволяет в рабочем диапазоне частот создать систему коммутации для анализаторов цепей в измерительных тестах, может широко использоваться в многоканальной и многопортовой тестовой среде различной конфигурации.

  • Технические характеристики переключателя ВЧ сигналов механического SSU5503A:

    Параметр Значение
    Диапазон рабочих частот 0 Гц (DC)...50 ГГц
    Число тестовых портов 6 (COM1, СOM2, COM3 / 3х 2 тракта (PORT 1-6))
    Тип коннекторов 2,4 (мама/f)
    Импеданс 50 Ом
    Управляющее напряжение 12 В
    Управляющий ток (максимальный) 1,25 A
    Сигнал управления TTL
    Интерфейс USB
    Время переключения ≤ 20 мс
    Ресурс 5М (переключений)
    Габариты (В х Ш х Г) 62 × 153 × 137 мм
    Масса 885 г
  • Комплект поставки SSU5503A

    Наименование Количество
    1 Переключатель ВЧ сигналов механический SSU5503A 1
