TCP0030A — токовый пробник
Код товара: 48377-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
61669-15 до 15.09.2025
Срок действия свидетельства об утверждении типа СИ истёк или данные устарели. Утверждение типа и возможность метрологической поверки СИ распространяется на СИ, выпущенные в пределах срока действия свидетельства. -
Производитель
Назначение токового пробника TCP0030A:
Пробник токовый TCP0030A предназначен для бесконтактного измерения амплитудных и временных параметров высокочастотных токов совместно с осциллографами.
Описание токового пробника TCP0030A:

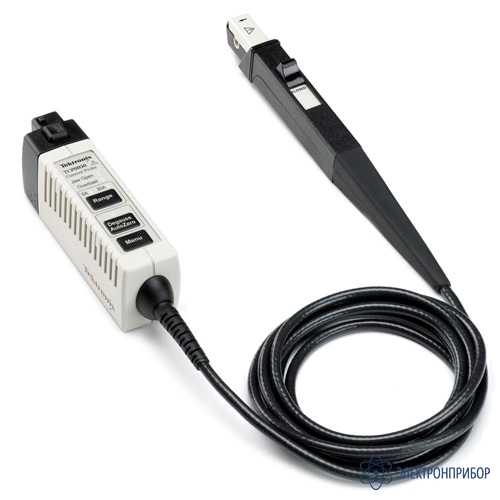

Пробник TCP0030A выполнен в виде измерительной головки и блока управления, которые соединены между собой кабелем BNC.
На конце измерительной головки имеются раздвижные клещи, в окно которых пропускается провод с измеряемым током.
Измерительная головка подключается к осциллографу с интерфейсом TekVPI™, (например, серий DPO/MSO4000, DPO/MSO7000). Интерфейс TekVPI™ обеспечивает подачу питания на измерительную головку, и отображение сигнала в масштабе, выраженном в [мА/дел] или [А/дел]. На блоке управления расположены клавиши выбора диапазона, размагничивания и диалогового меню, состояние которых отображается на дисплее осциллографа, а также светодиодные индикаторы размыкания клещей, размагничивания, диапазона и перегрузки по входу. Для уменьшения высокочастотных электромагнитных помех в комплект пробников входит заземляющий провод, который подсоединяется к контакту на корпусе измерительной головки и к контакту «земля» исследуемого объекта.
-
-
Технические характеристики токового пробника TCP0030A:
Параметр Значение Диапазон измерений1 силы тока от 0 до 5 А
от 0 до 30 АКоэффициент преобразования силы тока в выходное напряжение 1 В/А
100 мВ/АВремя нарастания переходной характеристики, не более 2,92 пс Расчетная полоса пропускания2 от 0 до 120 МГц Пределы допускаемой относительной погрешности коэффициента преобразования (на постоянном токе) ± 3 % Время задержки сигнала, типовое справочное значение 14,5 нс Диаметр окна клещей для провода с измеряемым током 5 мм Габаритные размеры блока компенсации (длина х ширина х высота), не более 107 х 31 х 41 мм Габаритные размеры измерительной головки (длина х ширина х высота), не более 150 х 16 х 31 мм Длина соединительного кабеля 2 м Масса, не более 700 г Рабочий диапазон температур от 0 до +50 °C Диапазон температур транспортирования и хранения от -40 до +75 °C Относительная влажность при температуре до +30 °C от 5 до 95 % Безопасность по ГОСТ 12.2.091-2012 Примечания^
1 Верхний предел диапазона указан для постоянного тока и среднеквадратического значения силы переменного тока.
2 Верхняя граница Fm полосы пропускания по уровню 0,707 рассчитывается по формуле Fm = 0,35/ τ , где τ – время нарастания переходной характеристики. -
Комплект поставки TCP0030A
№ Наименование Количество 1 Пробник токовый TCP0030A 1 2 Провод заземляющий длиной 1 м 1 3 Нейлоновый чехол 1 4 Руководство по эксплуатации 1 5 Методика поверки 1 -
