АКИП-1305 — модульная электронная нагрузка постоянного тока
Код товара: 22459-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
72839-18 до 22.10.2029
-
Производитель
Сертификаты
Назначение нагрузки электронной программируемой модульной АКИП-1305:
Нагрузка электронная программируемая модульная АКИП-1305: Ток до 15 А; Напряжение до 60 В; Мощность до 75 Вт; Интерфейс RS-232, опционально: дистанционное управление по интерфейсу КОП (используется только один адрес); Одновременная индикация I/ U/ P (4,5 разр.); 4-х проводная схема подключения; Режимы работы: Постоянный ток/ Постоянное напряжение и Постоянное сопротивление; Установка ограничения по мощности; Динамический режим работы; Для работы требуется шасси 3300С или 3302С; Масса 3,5 кг.

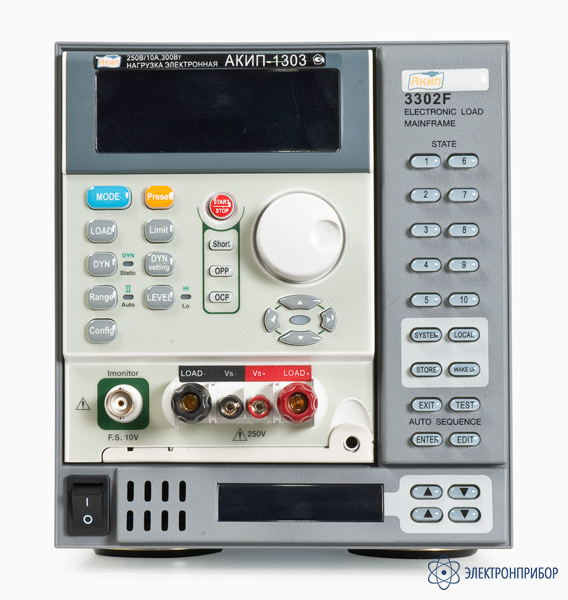

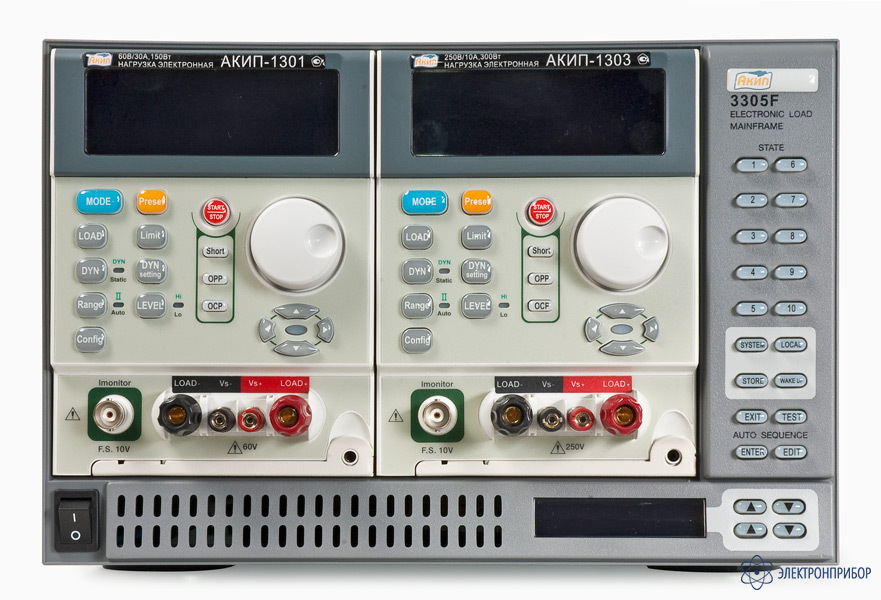

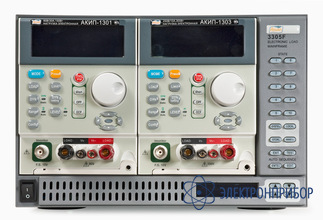

Благодаря наличию 2-х базовых шасси 3300С и 3302С имеется возможность набора требуемого сочетания нагрузочной мощности и числа измерительных каналов (установкой от 1 до 4-х сменных модулей).
Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме).
-
-
Технические характеристики нагрузки электронной программируемой модульной АКИП-1305:
Параметр Значения ВХОДНЫЕ ПАРАМЕТРЫ Напряжение на нагрузке 60 В Ток в нагрузке 15 А Потребляемая мощность 75 Вт РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ Диапазон установки 0...60 В Погрешность установки ±(0,1%*Uуст+0,1%*Uконечн) Дискретность установки 0,016 В РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ Диапазон установки (Ом) 0,213...4
4...15000Погрешность установки ±(0,2%*Rуст+0,1%*Rконечн) Дискретность установки 1,066 мОм РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ Диапазон установки 0...1,5 / 15 А Погрешность установки ±(0,2%*Iуст+0,2%*Iконечн) Дискретность установки 0,4 / 4 мА РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ Диапазон периода переключения нагрузки 50 мкс...10 с Дискретность установки 10 мкс/ 1 мс Диапазон скорости (изменения силы тока) 1-62 мА/мкс (10 мА-0,62 А/мкс) Погрешность ±5% при времени 10 мкс РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ Диапазон установки 75 Вт Погрешность установки ±(0,5%*Pуст+0,5%*Pконечн) Дискретность установки 0,02 Вт ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ Диапазон (разрешение) 0…15 В / 60 В (0,001 / 0,002В) Погрешность измерения ±(0,05%*Uизм+0,05%*Uконечн) ИЗМЕРЕНИЕ ТОКА Диапазон (разрешение) 0...1,5 / 15 А (0,1 мА /1 мА) Погрешность измерения ±(0,2%*Iизм+0,2%*Iконечн) ОБЩИЕ ДАННЫЕ Интерфейс шасси RS-232 (КОП – опция) Габаритные размеры 108 x 143 x 405 мм Масса 3,5 кг -
Комплект поставки АКИП-1305
№ Наименование Количество 1. Нагрузка электронная программируемая модульная АКИП-1305 1 2. Руководство по эксплуатации 1 -
