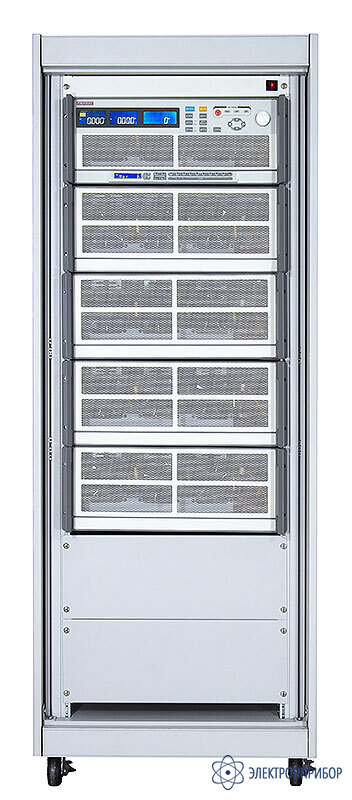

АКИП-1328 — нагрузка электронная программируемая

Код товара: 39468
  • 57756-14

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      57756-14 до 13.05.2029

    • Производитель

      АКИП

    Сертификаты

    Особенности нагрузки электронной программируемой АКИП-1328:

    • Входные параметры нагрузки: постоянное напряжение до 500 В, ток до 60 А, мощность до 9000 Вт;
    • 5 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс …10 с);
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
    • 4-х проводная схема подключения;
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
    • Внутренняя память 150 ячеек (профили состояний);
    • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен);
    • Нагрузки монтируются в подкатной шкаф U30.

  • Технические характеристики нагрузки электронной программируемой АКИП-1328:

    Параметры Значение
    АКИП-1326 АКИП-1327 АКИП-1328 АКИП-1329
    ВХОДНЫЕ ПАРАМЕТРЫ
    Напряжение на нагрузке 500 В
    Ток в нагрузке 24 А 36 А 60 А 72 А
    Мощность 3600 Вт 5400 Вт 9000 Вт 10800 Вт
    Минимальный Uвх при максимальном токе 4В (при 24 А) 4В (при 36 А) 4В (при 60 А) 4В (при 72 А)
    РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ
    Диапазон установки 0...60 В/0...500 В
    Погрешность установки ±(0,05%* Uуст +0,05%* Uконечн)
    Дискретность установки 1 мВ/ 10 мВ
    РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ
    Диапазоны установки 0,416 Ом - 25 Ом - 1500 кОм 0,2775 Ом - 16,66 Ом - 100 кОм 0,1666 Ом - 10 Ом - 600 кОм 0,8333 Ом - 8,333 Ом - 500 кОм
    Дискретность установки 0,416 мОм/ 0,00066 мСм 0,2775 мОм/ 0,01 мСм 0,1666 мОм / 0,0016 мСм 0,138 мОм/ 0,0166 мСм
    Погрешность установки ±(0,2 %* Rуст +0,2 %* Rконечн)
    РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, СТАТИЧЕСКИЙ РЕЖИМ
    Диапазоны установки 0...2,4 / 24 А 0...3,6 / 36 А 0...6 / 60 А 0...7,2 / 72 А
    Дискретность установки 0,02 / 0,2 мА 0,06 / 0,6 мА 0,1 / 1 мА 0,12/ 1,2 мА
    Погрешность установки ±(0,1 %* Iуст +0,2 %* Iконечн)
    РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ
    Диапазоны установки 360/ 3600 Вт 540/ 5400 Вт 900/ 9000 Вт 1080/ 10800 Вт
    Дискретность установки 6/ 60 мВт 9/ 90 мВт 15/150 мВт 18/ 180 мВт
    Погрешность установки ±(0,5%* Pуст +0,5%* Pконечн)
    РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ
    Диапазон периода переключения нагрузки 50 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс
    Дискретность установки периода 0,001 мс/ 0,01 мс/ 0,1 мс / 1 мс
    Погрешность ±(0,005%*Уст.знач. + ед.мл.разр.)
    Диапазон скорости изменения силы тока 1,92 мА - 0,12 А/мкс
    19,2 мА - 1,2 А/мкс    		 2,88 мА - 0,18 А/мкс
    28,8 мА - 1,8 А/мкс    		 4,8 мА - 0,3 А/мкс
    48 мА - 3 А/мкс    		 5,7 мА - 0,36 А/мкс
    57 мА – 3,6 А/мкс
    Разрешение 8 бит
    Погрешность установленой скорости изменения силы тока ±(5 % *Уст.знач. + 10 мкс)
    Минимальное время нарастания 20 мкс
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
    Диапазон измерения 0 – 60 В / 600 В
    Разрешение 0,001 мВ / 0,01 мВ
    Погрешность ±(0,025%*Uизм +0,025%*Uконечн)
    ИЗМЕРЕНИЕ СИЛЫ ТОКА
    Диапазон измерения 0...2,4 / 24 А 0...3,6 / 36 А 0...6 / 0 А 0...7,2 / 72 А
    Разрешение 0,02 / 0,2 мА 0,06 / 0,6 мА 0,1/ 1 мА 0,12/ 1,2 мА
    Погрешность измерения ±(0,1 %*Iизм +0,1 %*Iконечн)
    ИЗМЕРЕНИЕ МОЩНОСТИ
    Пределы измерения 360/ 3600 Вт 540/ 5400 Вт 900/ 9000 Вт 1080/ 10800 Вт
    Разрешение 0,1 Вт
    Погрешность ±(0,125 %*Pизм +0,125 %*Pконечн)
    ПРОГРАММИРОВАНИЕ
    Последовательность F1~9 (16 шагов в каждой последовательности)
    T1/ T2 (время переключения) 0,1 с ~ 9,9 с / повторение 9999 раз
    Внешнее управление 0 ~ 10 В (постоянная) для режима постоянного тока
    Тест Годен/Не Годен Напряжение/ Ток/ Мощность
    ОБЩИЕ ДАННЫЕ
    Интерфейс опционально: RS-232, USB, GPIB, LAN
    Состав нагрузки 2 блока (U15) 3 блока (U15) 5 блоков (U30) 6 блоков (U30)
    Потребляемая мощность 200 Вт 300 Вт 500 Вт 600 Вт
    Габаритные размеры (мм) 354 x 440 x 445 531 x 440 x 445 885 x 440 x 445 1062 x 440 x 445
    Масса 47 кг 71 кг 118 кг 142 кг

    Примечание: вольтметр нагрузки отображает среднеквадратическое значение измеряемого напряжения.

  • Комплект поставки АКИП-1328

    № Наименование Количество
    1 Нагрузка электронная программируемая АКИП-1328 1
    2 Руководство по эксплуатации 1
