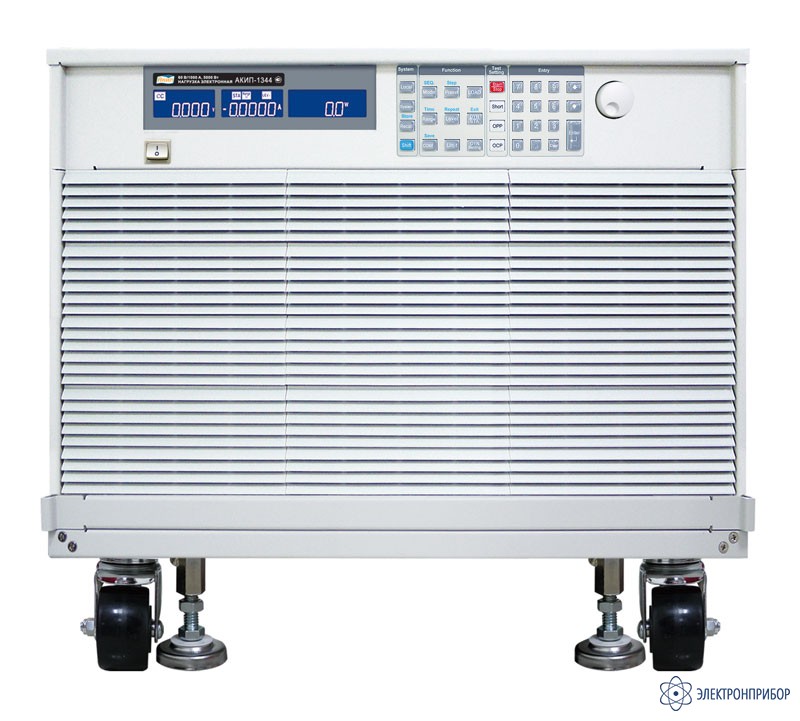

АКИП-1345 — нагрузка электронная программируемая

Код товара: 39452
  • 57756-14

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      57756-14

    • Производитель

      АКИП

    Особенности программируемой электронной нагрузки постоянного тока АКИП-1345:

    • Входные параметры нагрузки: постоянное напряжение до 60 В, ток до 1000 А, мощность до 10 кВт;
    • 5 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с);
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
    • 4-х проводная схема подключения;
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
    • Внутренняя память 150 ячеек (профили состояний);
    • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен).

  • Технические характеристики нагрузки электронной программируемой АКИП-1345:

    Параметры Значение
    АКИП-1344 АКИП-1345 АКИП-1346 АКИП-1347 АКИП-1348 АКИП-1349
    ВХОДНЫЕ ПАРАМЕТРЫ
    Напряжение на нагрузке 60 В
    Ток в нагрузке 1000 А
    Мощность 5 кВт 10 кВт 15 кВт 20 кВт 25 кВт 30 кВт
    Минимальный Uвх при максимальном токе 0,1 В @ 320 А / 0,7 В @ 1000 А
    РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ
    Диапазон установки 0 – 60 В
    Погрешность установки ±(0,05%* Uуст +0,05%* Uконечн)
    Дискретность установки 1 мВ
    РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ
    Диапазоны установки 0,001 – 0,06 Ом / 0,06 – 3600 Ом
    Погрешность установки ±(0,2 %* Rуст +0,2 %* Rконечн)
    Дискретность установки 0,001 мОм / 277 мкСм
    РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, СТАТИЧЕСКИЙ РЕЖИМ
    Диапазоны установки 0 – 100 А / 0 – 1000 А
    Погрешность установки ±(0,1 %* Iуст +0,2 %* Iконечн)
    Дискретность установки 1,667 мА / 16,67 мА
    РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ
    Диапазоны установки 500/ 5000 Вт 1000/ 10000 Вт 1500/ 15000 Вт 2000/ 20000 Вт 2500/ 25000 Вт 3000/ 30000 Вт
    Погрешность установки ±(0,5%* Pуст +0,5%* Pконечн)
    Дискретность установки 8,34/ 83,4 мВт 16,7/ 167 мВт 25/ 250 мВт 33,4/ 334 мВт 41,7 / 417 мВт 50/ 500 мВт
    РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ
    Диапазон периода переключения нагрузки 50 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс
    Дискретность установки периода 0,001мс/ 0,01 мс/ 0,1 мс / 1 мс
    Погрешность 1 мкс/ 10 мкс/ 100 мкс/ 1 мс + 50 ppm
    Диапазон скорости изменения силы тока 24 мА – 1,5 А/мкс
    240 мА – 15 А/мкс    		 66,4 мА – 4,15 А/мкс
    664 мА – 41,5 А/мкс
    Разрешение 6/ 60 мА/мкс 16,6/ 166 мА/мкс
    Диапазон установки тока 0 – 100 А/ 100 – 1000 А
    Разрешение 1,667 мА/ 16,67 мА
    Погрешность ±(0,1 %*уст.знач. + 0,2% от диапазона)
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
    Диапазон измерения 0 – 6 В / 60 В
    Разрешение 0,1 мВ / 1 мВ
    Погрешность ±(0,025%*Uизм +0,025%*Uконечн)
    ИЗМЕРЕНИЕ СИЛЫ ТОКА
    Диапазон измерения 0 – 100 А/ 100 – 1000 А
    0...500 В (1 мВ)
    Разрешение 1,667 мА/ 16,67 мА
    Погрешность измерения ±(0,1 %*Iизм +0,1 %*Iконечн)
    ИЗМЕРЕНИЕ МОЩНОСТИ
    Пределы измерения 500/ 5000 Вт 1000/ 10000 Вт 1500/ 15000 Вт 2000/ 20000 Вт 2500/ 25000 Вт 3000/ 30000 Вт
    Разрешение 0,01/ 0,1 Вт 0,1/ 1 Вт
    Погрешность ±(0,125 %*Pизм +0,125 %*Pконечн)
    ОБЩИЕ ДАННЫЕ
    Интерфейс опционально: RS-232, USB, GPIB, LAN (1 слот для установки)
    Потребляемая мощность 600 Вт 1000 Вт 1450 Вт 1900 Вт 2350 Вт 2800 Вт
    Габаритные размеры (мм) 577x647x766 577x647x766 736x647x766 889x647x766 1048x647x766 1201x647x766
    Габаритные размеры (мм) без колес 469x647x766 469x647x766 628x647x766 781x647x766 940x647x766 1093x647x766
    Масса 100 кг 130 кг 170 кг 220 кг 280 кг 340 кг

  • Комплект поставки АКИП-1345

    № Наименование Количество
    1 Программируемая электронная нагрузка постоянного тока АКИП-1345 1
