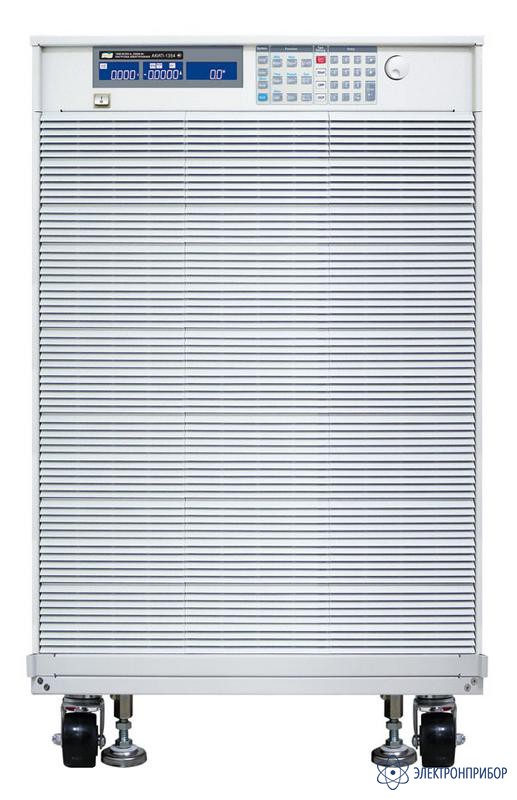

АКИП-1350 — нагрузка электронная программируемая

Код товара: 39457
  • 60110-15

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      60110-15

    • Производитель

      АКИП

    Особенности нагрузки электронной программируемой АКИП-1350:

    • Входные параметры нагрузки: постоянное напряжение до 1000 В, ток до 50 А, мощность до 5 кВт;
    • 5 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с);
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
    • 4-х проводная схема подключения;
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
    • Внутренняя память 150 ячеек (профили состояний);
    • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен).

  • Технические характеристики нагрузки электронной программируемой АКИП-1350:

    Параметры Значение
    АКИП-1350 АКИП-1351 АКИП-1352 АКИП-1353 АКИП-1354 АКИП-1355 АКИП-1356 АКИП-1357
    ВХОДНЫЕ ПАРАМЕТРЫ
    Напряжение на нагрузке 0 - 1000 В
    Ток в нагрузке 0 – 5 А/ 0 – 50 А 0 – 10 А/ 0 – 100 А 0 – 15 А/ 0 – 150 А 0 – 20 А/ 0 – 200 А 0 – 25 А/ 0 – 250 А 0 – 30 А/ 0 – 300 А 30 – 35 А/ 0 – 350 А 0 – 40 А/ 0 – 400 А
    Мощность 5 кВт 10 кВт 15 кВт 20 кВт 25 кВт 30 кВт 35 кВт 40 кВт
    Минимальный Uвх при максимальном токе 20 Вт
    РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ
    Диапазон установки 20 – 1000 В
    Дискретность установки 16 мВ
    Погрешность установки ±(0,05%*Uуст +0,05%*Uконечн)
    РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ
    Диапазоны установки 0,4008 – 20 Ом / 20 – 24000 Ом 0,2004 – 10 Ом / 10 – 12000 Ом 0,1344 – 6,666 Ом / 6,666 – 8000 Ом 0,1008 – 5 Ом / 5 – 6000 Ом 0,004 – 4 Ом / 4 – 4800 Ом 0,0672 – 3,333 Ом / 3,333 – 4000 Ом 0,0576 – 2,857 Ом / 2,857 – 3428,4 Ом 0,0504 – 2,5 Ом / 2,5 – 3000 Ом
    Дискретность установки 0,334 мОм / 0,833 мк См 0,167 мОм / 1,666 мк См 0,112 мОм / 2,5 мк См 0,084 мОм / 3,33 мк См 0,067 мОм / 4,166 мк См 0,056 мОм / 5,0005 мк См 0,048 мОм / 5,84 мк См 0,042 мОм / 6,66 мк См
    Погрешность установки ±(0,2 %*Rуст +0,2 %*Rконечн)
    РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, СТАТИЧЕСКИЙ РЕЖИМ
    Диапазоны установки 5 А/ 50 А 10 А/ 100 А 15 А/ 150 А 20 А/ 200 А 25 А/ 250 А 30 А/ 300 А 35 А/ 350 А 40 А/ 400 А
    Дискретность установки 0,08 мА / 0,8 мА 0,16 мА / 1,6 мА 0,25 мА / 2,5 мА 0,32 мА / 3,2 мА 0,4 мА / 4 мА 0,5 мА / 5 мА 0,56 мА / 5,6 мА 0,64 мА / 6,4 мА
    Погрешность установки ±(0,1 %*Iуст +0,2 %*Iконечн)
    РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ
    Диапазоны установки 500/ 5000 Вт 1000/ 10000 Вт 1500/ 15000 Вт 2000/ 20000 Вт 2500/ 25000 Вт 3000/ 30000 Вт 3500/ 35000 Вт 4000/ 40000 Вт
    Дискретность установки 8/ 80 мВт 16/ 160 мВт 25/ 25 0 мВт 32/ 320 мВт 40/ 400 мВт 50/ 500 мВт 56/ 560 мВт 64/ 640 мВт
    Погрешность установки ±(0,5%*Pуст +0,5%*Pконечн)
    РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ
    Диапазон периода переключения нагрузки 50 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс
    Дискретность установки периода 0,001мс/0,01 мс/ 0,1 мс / 1 мс
    Погрешность 1 мкс/10 мкс/ 100 мкс/ 1 мс + 50 ppm
    Диапазон скорости изменения силы тока 0,004 – 0,25 А/мкс 0,04 – 2,5 А/мкс 0,008 – 0,5 А/мкс 0,08 – 5 А/мкс 0,012 – 0,75 А/мкс 0,12 – 7,5 А/мкс 0,016 – 1 А/мкс 0,16 – 10 А/мкс 0,02 – 1,25 А/мкс 0,2 – 12,5 А/мкс 0,024 – 1,5 А/мкс 0,24 – 15 А/мкс 0,028 – 1,75 А/мкс 0,28 – 17,5 А/мкс 0,032 – 2 А/мкс 0,32 – 20 А/мкс
    Разрешение 0,001 / 0,01 А/мкс 0,002/ 0,02 А/мкс 0,003 / 0,03 А/мкс 0,004 / 0,048 А/мкс 0,005 / 0,05 А/мкс 0,006 / 0,06 А/мкс 0,007 / 0,07 А/мкс 0,008 / 0,08 А/мкс
    Диапазон установки тока 0 – 5 А/ 5 – 50 А 0 – 10 А/ 10 – 100 А – 15 А/ 1 5 – 150 А 0 – 20 А/ 20 – 200 А 0 – 25 А/ 25 – 250 А 0 – 30 А/ 30 – 300 А 0 – 35 А/ 35 – 350 А 0 – 40 А/ 40 – 400 А
    Разрешение 0,08 мА/ 0,8 мА 0,16 мА/ 1,6 мА 0,25 мА/ 2,5 мА 0,32 мА/ 3,2 мА 0,4 мА/ 4 мА 0,5 мА/ 5 мА 0,56 мА/ 5,6 мА 0,64 мА/ 6,4 мА
    Погрешность ± (0,1 %*уст.знач. + 0,2% от диапазона)
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
    Диапазон измерения 0 – 100 В / 100 - 1000 В
    Разрешение 1,6 мВ / 16 мВ
    Погрешность ±(0,025%*Uизм +0,025%*Uконечн)
    ИЗМЕРЕНИЕ СИЛЫ ТОКА
    Диапазон измерения 0 – 5 А/ 5 – 50 А 0 – 10 А/ 10 – 100 А – 15 А/ 1 5 – 150 А 0 – 20 А/ 20 – 200 А 0 – 25 А/ 25 – 250 А 0 – 30 А/ 30 – 300 А 0 – 35 А/ 35 – 350 А 0 – 40 А/ 40 – 400 А
    Разрешение 0,08 мА/ 0,8 мА 0,16 мА/ 1,6 мА 0,25 мА/ 2,5 мА 0,32 мА/ 3,2 мА 0,4 мА/ 4 мА 0,5 мА/ 5 мА 0,56 мА/ 5,6 мА 0,64 мА/ 6,4 мА
    Погрешность измерения ±(0,1 %*Iизм +0,1 %*Iконечн)
    ИЗМЕРЕНИЕ МОЩНОСТИ
    Пределы измерения 500/ 5000 Вт 1000/ 10000 Вт 1500/ 15000 Вт 2000/ 20000 Вт 2500/ 25000 Вт 3000/ 30000 Вт 3500/ 35000 Вт 4000/ 40000 Вт
    Разрешение 0,1/ 1 Вт
    Погрешность ±(0,125 %*Pизм +0,125 %*Pконечн)
    ОБЩИЕ ДАННЫЕ
    Интерфейс опционально: RS-232, USB, GPIB, LAN (1 слот для установки)
    Потребляемая мощность 600 Вт 1000 Вт 1450 Вт 1900 Вт 2350 Вт 2800 Вт 3250 Вт 3700 Вт
    Габаритные размеры (мм) 577x647x766 577x647x766 736x647x766 889x647x766 1048x647x766 1201x647x766 1360x647x766 1513x647x766
    Габаритные размеры (мм) без колес 469x647x766 469x647x766 628x647x766 781x647x766 940x647x766 1093x647x766 1252x647x766 1405x647x766
    Масса 100 кг 130 кг 170 кг 220 кг 280 кг 340 кг 390 кг 430 кг

  • Комплект поставки АКИП-1350

    № Наименование Количество
    1 Нагрузка электронная программируемая АКИП-1350 1
