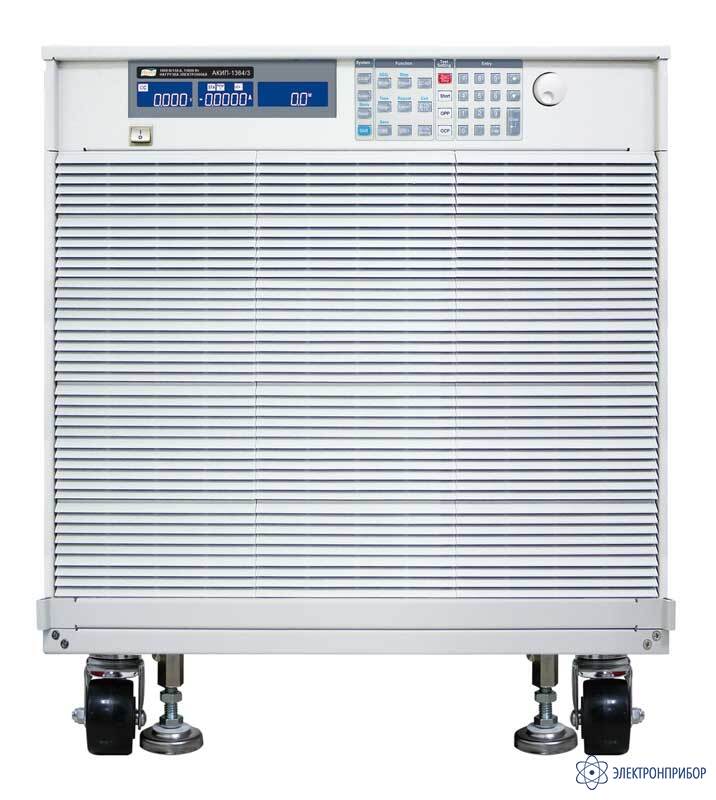

АКИП-1364/4 — нагрузка электронная программируемая

Код товара: 46461

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности нагрузки электронной программируемой АКИП-1364/4:

    • Входные параметры нагрузки: постоянное напряжение до 1000 В, ток от 50 до 400 А, мощность от 5 до 40 кВт (в зависимости от модели);
    • 6 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с), измерение тока КЗ;
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
    • 4-х проводная схема подключения;
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
    • Режим MPPT - отслеживание точки максимальной мощности (интервал выборки от 10 мс до 2000 мс);
    • Возможность параллельного подключения до 8 нагрузок, максимальная мощность 320 кВт;
    • Внутренняя память 150 ячеек (профили состояний);
    • Опция: тестирование BMS (плата контроля уровня заряда аккумулятора);
    • Опция: Аварийная остановка, Аналоговое управление;
    • Опция: интерфейс RS232, LAN, GPIB, USB (только взамен).

  • Технические характеристики нагрузки электронной программируемой АКИП-1364/4:

    Параметр АКИП-1364/1 АКИП-1364/2 АКИП-1364/3 АКИП-1364/4 АКИП-1364/5 АКИП-1364/6 АКИП-1364/7 АКИП-1363/8
    Входные параметры
    Напряжение на нагрузке 1000 В
    Ток в нагрузке 5 А / 50 А 10 А / 100 А 15 А / 150 А 20 А / 200 А 25 А / 250 А 30 А / 300 А 35 А / 350 А 40 А / 400 А
    Мощность 5 кВт 10 кВт 15 кВт 20 кВт 25 кВт 30 кВт 35 кВт 40 кВт
    Минимальный Uвх при максимальном токе 10 В @ 50 А 10 В @ 100 А 10 В @ 150 А 10 В @ 200 А 10 В @ 250 А 10 В @ 300 А 10 В @ 350 А 10 В @ 400 А
    Режим стабилизации силы тока, статический режим
    Пределы установки 5 А / 50 А 10 А / 100 А 15 А / 150 А 20 А / 200 А 25 А / 250 А 30 А / 300 А 35 А / 350 А 40 А / 400 А
    Дискретность установки 0,08 мА / 0,8 мА 0,16 мА / 1,6 мА 0,24 мА / 2,4 мА 0,32 мА / 3,2 мА 0,4 мА / 4,0 мА 0,48 мА / 4,8 мА 0,56 мА / 5,6 мА 0,64 мА / 6,4 мА
    Минимальный Uвх при максимальном токе ±(0,1 %* установки +0,2 %* предел)
    Режим стабилизации напряжения
    Предел установки 10 - 1000 В
    Дискретность установки 16 мВ
    Погрешность установки ±(0,05 %* установки +0,05 %* предел)
    Режим стабилизации электрической мощности
    Пределы установки 500 / 5000 Вт 1000 / 10000 Вт 1500 / 15000 Вт 2000 / 20000 Вт 2500 / 25000 Вт 3000 / 30000 Вт 3500 / 35000 Вт 4000 / 40000 Вт
    Дискретность установки 8 / 80 мВт 16 / 160 мВт 24 / 240 мВт 32 / 320 мВт 40 / 400 мВт 48 / 480 мВт 56 / 560 мВт 64 / 640 мВт
    Погрешность установки ±(0,05 %* установки +0,05 %* предел)
    Режим стабилизации напряжения + тока
    Пределы установки 600 В / 160 А 600 В / 320 А 600 В / 480 А 600 В / 640 А 600 В / 800 А 600 В / 960 А 600 В / 1120 А 600 В / 1280 А
    Дискретность установки 10 мВ / 2,56 мА 10 мВ / 5,12 мА 10 мВ / 7,68 мА 10 мВ / 10,24 мА 10 мВ / 12,8 мА 10 мВ / 15,36 мА 10 мВ / 17,92 мА 10 мВ / 20,48 мА
    Погрешность установки ±(1,0 %* установки +1,0 %* предел)
    Режим стабилизации напряжения + мощности
    Пределы установки 600 В / 5000 Вт 600 В / 10000 Вт 600 В / 15000 Вт 600 В / 20000 Вт 600 В / 25000 Вт 600 В / 30000 Вт 600 В / 35000 Вт 600 В / 40000 Вт
    Дискретность установки 10 мВ / 80 мВт 10 мВ / 160 мВт 10 мВ / 240 мВт 10 мВ / 320 мВт 10 мВ / 400 мВт 10 мВ / 480 мВт 10 мВ / 560 мВт 10 мВ / 640 мВт
    Погрешность установки ±(1,0 %* установки +1,0 %* предел)
    Режим стабилизации силы тока, динамический режим.
    Предел установки 150 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс 50 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс
    Дискретность установки периода 0,001 мс/ 0,01 мс/ 0,1 мс / 1 мс
    Погрешность 1 мкс/ 10 мкс/ 100 мкс/ 1 мс + 5*10 - 5
    Диапазон скорости измерения силы тока 12,8 мА – 800 А/мкс 128 м А – 8 А/мкс 25,6 мА – 1,6 А/мкс 256 м А – 16 А/мкс 38,4 мА – 2,4 А/мкс 384 мА – 24 А/мкс 48 мА – 3 А/мкс 480 мА – 30 А/мкс 64 м А – 4 А/мкс 640 мА – 40 А/мкс 76,8 м А – 4,8 А/мкс 768 мА – 48 А/мкс 0,0896 – 5,6 А/мкс 0,896 – 56 А/мкс 0,1024 – 6,4 А/мкс 1,024 – 64 А/мкс
    Разрешение 3,2 / 32 мА/мкс 6,4/ 64 мА/мкс 9,6/ 96 мА/мкс 12,8/ 128 мА/мкс 16/ 160 мА/мкс 19,2/ 192 мА/мкс 22,4 / 224 мА/мкс 25,6 / 256 мА/мкс
    Минимальное время нарастания 20 мкс
    Диапазон установки тока 0 – 16 А 16 – 160 А 0 – 32 А 32 – 320 А 0 – 48 А 48 – 480 А 0 – 64 А 64 – 640 А 0 – 80 А 80 – 800 А 0 – 96 А 96 – 960 Ас 0 – 112 А 112 – 1120 А 0 – 128 А 128 – 1280 А
    Разрешение 0,256 / 2,56 мА 0,512 / 5,12 мА 0,768 / 7,68 мА 1,024 / 10,24 м А 1,28 / 12,8 мА 1,536 / 15,36 мА 1,792 / 17,92 мА 2,048 / 20,48 мА
    Погрешность ±(0,1 %* установки +0,2 %* предел)
    Измерение напряжения
    Диапазон измерения 0 – 60 В / 60 – 600 В
    Рзрешение 1 мВ / 10 мВ
    Погрешность ±(0,025 %* установки +0,025 %* предел)
    Измерение мощности
    Пределы измерений 500 / 5000 Вт 1000 / 10000 Вт 1500 / 15000 Вт 2000 / 20000 Вт 2500 / 25000 Вт 3000 / 30000 Вт 3500 / 35000 Вт 4000 / 40000 Вт
    Разрешение 0,1/ 1 Вт
    Погрешность ±(0,125 %* установки +0,125 %* предел)
    Общие данные
    Измерение тока КЗ 160 А 320 А 480 А 640 А 800 А 960 А 1120 А 1280 А
    Интерфейс Опционально : RS - 232, USB , GPIB , LAN (1 слот для установки)
    Потребляемая мощность 600 Вт 1000 Вт 1450 Вт 1900 Вт 2350 Вт 2800 Вт 3250 Вт 3700 Вт
    Габаритные размеры (мм) 573x647x766 573x647x766 728x647x766 885x647x766 885x647x766 1041x647x766 1197x647x766 1509x647x766
    Пределы измерений 469x647x766 469x647x766 625x647x766 781x647x766 937x647x766 1093x647x766 1249x647x766 1405x647x766
    Пределы измерений 100 кг 130 кг 170 кг 220 кг 280 кг 340 кг 390 кг 430 кг

  • Комплект поставки АКИП-1364/4

    № Наименование Количество
    1 Нагрузка электронная программируемая АКИП-1364/4 1
