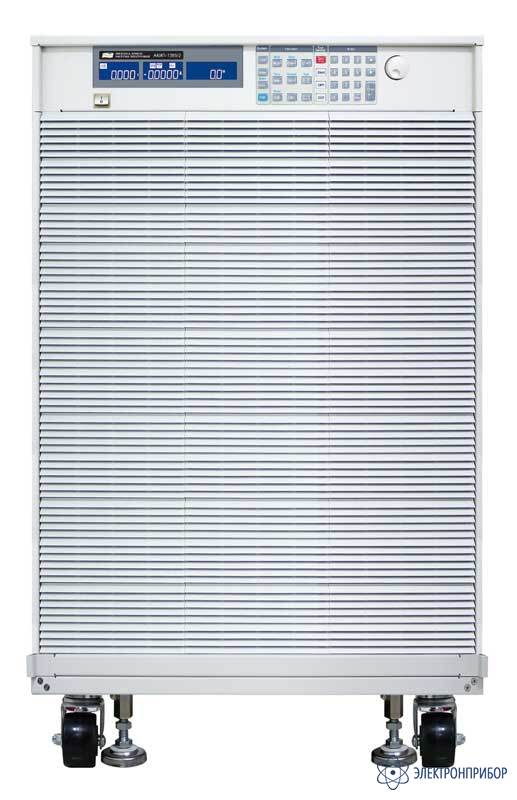

АКИП-1365/3 — нагрузка электронная программируемая

Код товара: 46514

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности нагрузки электронной программируемой АКИП-1365/3:

    • Входные параметры нагрузки: постоянное напряжение до 600/ 1000 В, ток до 600 А (в зависимости от модели), мощность до 50/ 60 кВт;
    • 6 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с), измерение тока КЗ;
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
    • 4-х проводная схема подключения;
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
    • Режим MPPT - отслеживание точки максимальной мощности (интервал выборки от 10 мс до 2000 мс);
    • Внутренняя память 150 ячеек (профили состояний);
    • Опция: Аварийная остановка, Аналоговое управление;
    • Опция: интерфейс RS232, LAN, GPIB, USB (только взамен).

  • Технические характеристики нагрузки электронной программируемой АКИП-1365/3:

    Параметр АКИП-1365/1 АКИП-1365/2 АКИП-1365/3 АКИП-1365/4
    Входные параметры
    Напряжение на нагрузке 0 – 600 В 0 – 1000 В
    Ток в нагрузке 0 – 21 А / 0 – 210 А 0 – 24 А / 0 – 240 А 0 – 52 ,5 А / 0 – 500 А 0 – 60 А / 0 – 600 А
    Мощность 50 кВт 60 кВт 50 кВт 60 кВт
    Минимальный Uвх при максимальном токе 10 В
    Режим стабилизации силы тока / Статический режим
    Диапазон установки 21 А / 210 А 24 А / 240 А 52,5 А / 500 А 60 А / 600 А
    Дискретность установки 0,35 мА / 3,5 мА 0,4 мА / 4 мА 0,878 мА / 8,75 мА 1 мА / 10 мА
    Погрешность установки ± (0, 1% * установка + 0, 2 % * предел )
    Режим стабилизации электрического сопротивления
    Диапазон установки 8571 – 2,85 7 Ом/ 2,857 – 0,0477 Ом 7500 – 2,5 Ом/ 2,5 – 0,0417 Ом 2280 – 1,9 Ом/ 1,9 – 0,02 Ом 2000 – 1,666 Ом/ 1,666 – 0,0 1668 Ом
    Дискретность установки 5,83 мкСм/ 47,7 мкОм 6,66 мкСм/ 41,7 мкОм 8,7 мкСм/ 32 мкОм 10 мкСм/ 27,8 33 мкОм
    Погрешность установки ± (0,2% * установка + 0,2 % * предел )
    Режим стабилизации напряжения
    Диапазон установки 0 – 600 В 0 – 1000 В
    Дискретность установки 10 мВ 16 мВ
    Погрешность установки ± (0,05% * установка + 0,05 % * предел )
    Режим стабилизации электрической мощности
    Диапазон установки 5,25 / 50 кВт 6 / 60 к Вт 5,25 / 50 кВт 6 / 60 к Вт
    Дискретность установки 0,0875/ 0,875 Вт 0,1/ 1 Вт 0,0875/ 0,875 Вт 0,1/ 1 Вт
    Погрешность установки ± (0,5% * установка + 0,5 % * предел )
    Режим стабилизации напряжения + тока
    Диапазон установки 600 В / 210 А 6 00 В / 240 А 1000 В / 500 А 1000 В / 600 А
    Дискретность установки 10 мВ / 3,5 мА 10 мВ / 4 мА 16 мВ / 8,75 мА 16 мВ / 10 мА
    Погрешность установки ± (0,5% * установка + 0,5 % * предел )
    Режим стабилизации напряжения + мощности
    Диапазон установки 600 В / 50 кВт 600 В / 60 кВт 1000 В / 50 кВт 1000 В / 60 кВт
    Дискретность установки 10 мВ / 0,875 Вт 10 мВ / 1 Вт 16 мВ / 0,875 Вт 16 мВ / 1 Вт
    Погрешность установки ± (0,5% * установка + 0,5 % * предел )
    Режим стабилизации силы тока, динамический режим
    Диапазон периода переключения нагрузки 50 мкс - 9,999 мс/ 99,99 мс/ 999,9 мс/ 9999 мс
    Дискретность установленного периода 0,001 мс/ 0,0 1 мс/ 0, 1 мс / 1 мс
    Погрешность 1 мкс/ 10 мкс/ 100 мкс/ 1 мс + 5*10 - 5
    Диапазон скорости изменения силы тока 16,8 мА – 1,05 А/мкс 168 мА – 10,5 А/мкс 19,2 мА – 1,2 А/мкс 192 мА – 12 А/мкс 0,04 – 2,5 А/мкс 0,4 – 25 А/мкс 0,048 – 3 А/мкс 0,48 – 30 А/мкс
    Разрешение 4,2/ 42 мА/мкс 4,8 / 48 мА/мкс 0,01/ 0,1 А/мкс 0,012/ 0,12 А/мкс
    Минимальное время нарастания 20 мкс
    Диапазон установки тока 0 – 21 А/ 21 – 210 А 0 – 24 А/ 24 – 240 А 0 – 5 2,5 А/ 5 2,5 – 500 А 0 – 60 А/ 60 – 600 А
    Разрешение 0 , 35 мА / 3 , 5 мА 0 , 4 мА / 4 мА 0 , 8 75 мА/ 8 ,75 мА 1 мА / 10 мА
    Погрешность установки ± (0,1% * установка + 0,2 % * предел )
    Измерение силы тока
    Диапазон измерения 0 – 21 А/ 21 – 210 А 0 – 24 А/ 24 – 240 А 0 – 52,5 А/ 5 2,5 – 500 А 0 – 60 А/ 60 – 600 А
    Разрешение 0 , 35 мА / 3 , 5 мА 0 , 4 мА / 4 мА 0 , 8 75 мА / 8 ,75 мА 1 мА / 10 мА
    Погрешность ±(0,1 %* измерения +0,1 %* предел )
    Измерение мощности
    Пределы измерения 5 / 50 кВт 6 / 60 кВт 5 / 50 кВт 6 / 60 кВт
    Разрешение 0,1/ 1 Вт
    Погрешность ±(0,125 %* измерения +0,125 %* предел )
    Общие данные
    Измерение тока КЗ 210 А 240 А 500 А 600 А
    Интерфейс опционально : RS - 232, USB, GPIB, LAN ( 1 слот для установки )
    Потребляемая мощность 5450 ВА 6200 ВА 5450 ВА 6200 ВА
    Габаритные размеры (мм) 1353 x 853 x 766 1508 x 853 x 766 1353 x 853 x 766 1508 x 853 x 766
    Габаритные размеры (мм) без колес 1249 x 853 x 766 1405 x 853 x 766 1249 x 853 x 766 1405 x 853 x 766
    Масса 510 кг 630 кг 510 кг 630 кг

  • Комплект поставки АКИП-1365/3

    № Наименование Количество
    1 Нагрузка электронная программируемая АКИП-1365/3 1
