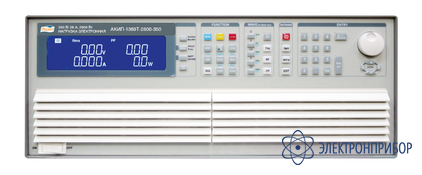

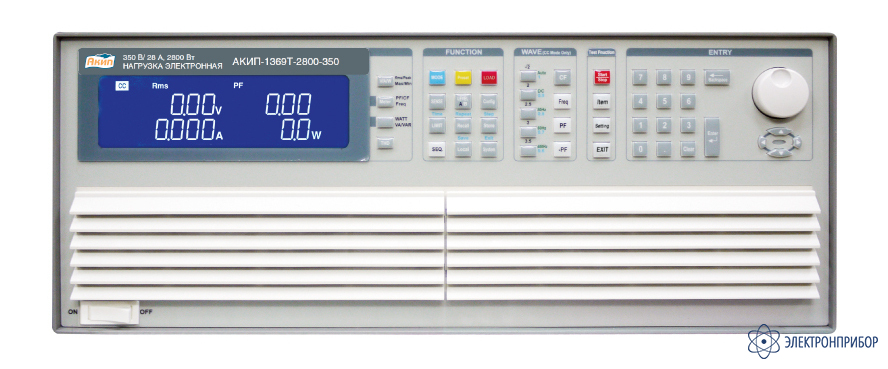

АКИП-1369Т-2800-350 — нагрузка электронная

Код товара: 52768
  • Нагрузка электронная АКИП-1369Т-2800-350 Нагрузка электронная АКИП-1369Т-2800-350

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности нагрузки электронной АКИП-1369Т-2800-350:

    • Входные параметры нагрузок: постоянное напряжение до 350 Вскз / 500Вdc, ток до 56 Аскз / 84 Апик, максимальная мощность 5600 Вт (в режиме «Турбо»);
    • Диапазон рабочих частот: DC, 40 … 440 Гц;
    • Режим «Турбо» позволяющий на 1 секунду увеличить мощность нагрузки до 2 раз, для тестирования предохранителей и систем защиты (OCP, OPP) источников питания;
    • Режимы работы нагрузки: стабилизация силы тока, линейная стабилизация силы тока, стабилизация напряжения, стабилизация электрического сопротивления, стабилизация электрической мощности, имитация нагрузки выпрямителя переменного тока;
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 4 разрядая), дополнительная индикация: частота, коэффициент амплитуды, коэффициент мощности, THD, гармоники тока и напряжения;
    • 4-х проводная схема подключения;
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
    • Параллельное объединения трех блок по схеме «Звезда» или «Треугольник» для увеличения для имитации 3-х фазной нагрузки;
    • Режим тестирования ИБП (UPS): время разряда, время срабатывания, имитация КЗ;
    • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен).

  • Технические характеристики нагрузки электронной АКИП-1369Т-2800-350:

    Параметр АКИП-1369Т-1875-350 АКИП-1369Т-2800-350 АКИП-1369Т-3750-350 АКИП-1369Т-2800-480 АКИП-1369Т-3750-480
    Входные параметры
    Напряжение на нагрузке (макс.) 50 … 350 Вскз / 500 Вdc 50 … 480 Вскз / 700 Вdc
    Ток в нагрузке 18,75 Аскз;
    56,25 Апик    		 28 Аскз;
    84 Апик    		 37,5 Аскз;
    112,5 Аскз    		 18,75 Аскз;
    56,25 Апик    		 28 Аскз;
    84 Апик
    Ток в нагрузке, режим Турбо* 37,5 Аскз;
    56,25 Апик    		 56 Аскз;
    84 Апик    		 75 Аскз;
    112,5 Апик    		 37,5 Аскз;
    56,25 Апик    		 56 Аскз;
    84 Апик
    Диапазон частот DC, 40…440 Гц (CC,CP), DC…440 Гц (LIN,CR,CV) DC, 40…70 Гц (CC,CP), DC…70 Гц (LIN,CR,CV)
    Потребляемая мощность 1875 Вт 2800 Вт 3750 Вт 2800 Вт 3750 Вт
    Потребляемая мощность, режим Турбо* 3750 Вт 5600 Вт 7500 Вт 5600 Вт 7500 Вт
    * - функция «Турбо» используется только для следующих режимов работы электронной нагрузки: тестирование BMS (плата контроля уровня заряда аккумулятора) и предохранителей, тест на короткое замыкание с измерением силы тока, тест защиты от перегрузки по току (OCP) или по мощности (OPP).
    Режим стабилизации напряжения
    Диапазон установки 50 … 350 Вскз / 500 Вdc 50 … 480 Вскз / 700 Вdc
    Погрешность установки ±(0,1%*Uуст+0,1%*Uконечн) @ 50/60 Гц
    Дискретность установки 0,1 В 0,0125 В
    Режим стабилизации электрического сопротивления
    Диапазон установки 3,2 Ом…64 кОм 2 Ом…40 кОм 1,6 Ом…32 кОм 4 Ом…80 кОм 2,5 Ом…50 кОм
    Погрешность установки ±(0,2%*Rуст+0,2%*Rконечн) @ 50/60 Гц
    Дискретность установки 0,0052083 мС / 16 бит 0,0078137 мС / 16 бит 0,010416 мС / 16 бит 0,004166 мС / 16 бит 0,006666 мС / 16 бит
    Режим стабилизации силы тока (синус)
    Диапазон установки 0…18,75 А 0…28 А 0…37,5 А 0…18,75 А 0…28 А
    Погрешность установки ±(0,1%*Iуст+0,2%*Iконечн) @ 50/60 Гц
    Дискретность установки 0,625 мА / 16 бит 0,5 мА / 16 бит 0,625 мА / 16 бит 0,3125 мА / 16 бит 0,5 мА / 16 бит
    Режим линейной стабилизации силы тока (синус, прямоугольник, шим)
    Диапазон установки 0…18,75 А 0…28 А 0…37,5 А 0…18,75 А 0…28 А
    Погрешность установки ±(0,1%*Iуст+0,2%*Iконечн) @ 50/60 Гц
    Дискретность установки 0,625 мА / 16 бит 0,5 мА / 16 бит 0,625 мА / 16 бит 0,3125 мА / 16 бит 0,5 мА / 16 бит
    Режим стабилизации электрической мощности
    Пределы установки 1875 Вт 2800 Вт 3750 Вт 2800 Вт 3750 Вт
    Погрешность установки ±(0,1%*Pуст+0,1%*Pконечн) @ 50/60 Гц
    Дискретность установки 0,1 Вт 0,1 Вт 0,1 Вт 0,1 Вт 0,1 Вт
    Коэффициент амплитуды (режимы CC, CP)
    Диапазон установки √2...5
    Погрешность установки (0,5%/Iскз) + 1% от диапазона
    Разрешение 0,1
    Коэффициент мощности (режимы CC, CP)
    Диапазон установки 0…1 Lag (отстающий), Lead (опережающий)
    Погрешность установки 1% от диапазона
    Разрешение 0,01
    ИБП: измерение эффективности (не линейный режим)
    Диапазон частот 40 … 440 Гц (Автовыбор) 40 … 70 Гц (Автовыбор)
    Диапазон силы тока 0…18,75 А 0…28 А 0…37,5 А 0…18,75 А 0…28 А
    Диапазон коэффициента мощности 0...1
    ИБП: время работы (CC, LIN, CR, CP)
    Диапазон напряжения 50 … 350 Вскз / 500 Вdc 50 … 480 Вскз / 700 Вdc
    Время работы 1 … 99999 сек (> 27 часов)
    Тест батареи: разряд (CC, LIN, CR, CP)
    Диапазон напряжения 50 … 350 Вскз / 500 Вdc 50 … 480 Вскз / 700 Вdc
    Время разряда 1 … 99999 сек (> 27 часов)
    ИБП: время переключения
    Диапазон силы тока 0…18,75 А 0…28 А 0…37,5 А 0…18,75 А 0…28 А
    Напряжение 2,5 В
    Время переключения 0,15 … 999,99 мс
    Тест предохранителя
    Максимальный ток (Турбо выкл. / вкл.) 18,75 Аскз / 37,5 Аскз 28 Аскз / 56 Аскз 37,5 Аскз / 75 Аскз 18,75 Аскз / 37,5 Аскз 28 Аскз / 56 Аскз
    Время срабатывания (Турбо выкл. / вкл.) 0,1 … 9999,9 с / 0,1 … 1 с
    Погрешность измерения ±0,003 с
    Циклы повторения 0 ... 255
    Измерение напряжения
    Предел 500 В 700 В
    Разрешение 0,01 В 0,0125 В
    Погрешность измерения ±(0,025%*Uизм+0,025%*Uконечн)
    Параметры Vrms, V Max / Min, +/-Vpk
    Измерение силы тока
    Предел 9,375 Аскз / 18,75 Аскз 14 Аскз / 28 Аскз 18,75 Aскз / 37,5 Aскз 9,375 Аскз / 18,75 Аскз 14 Аскз / 28 Аскз
    Разрешение 0,2 мА / 0,4 мА 0,3 мА / 0,6 мА 0,4 мА / 0,8 мА 0,2 мА / 0,4 мА 0,3 мА / 0,6 мА
    Погрешность измерения ±(0,05%*Iизм+0,05%*Iконечн) @ 50/60 Гц;
    ±(0,2%*Iизм+0,2%*Iконечн)
    Параметры Irms,I Max / Min,+ / -Ipk
    Измерение мощности
    Диапазон 1875 Вт 2800 Вт 3750 Вт 2800 Вт 3750 Вт
    Разрешение 0,03125 Вт 0,05 Вт 0,0625 Вт 0,05 Вт 0,0625 Вт
    Погрешность измерения ±(0,1%*Iизм+0,1%*Iконечн)
    Измерение коэффициента мощности
    Диапазон ± 0,000 … 1,000
    Погрешность измерения ±(0,002 + (0,001 / PF)*F)
    Измерение частоты
    Диапазон 40 ... 400 Гц 40 ... 70 Гц
    Погрешность 0,1 %
    Общие характеристики
    Интерфейс шасси (опция) RS232, LAN, GPIB (используется только один адрес (листание/listen), USB (только взамен)

    Габаритные размеры (мм)

    		 177 x 440 x 558
    Масса 21,5 27,5 33,5 27,5 33,5

  • Комплект поставки АКИП-1369Т-2800-350

    № Наименование Количество
    1 Нагрузка электронная АКИП-1369Т-2800-350 1
