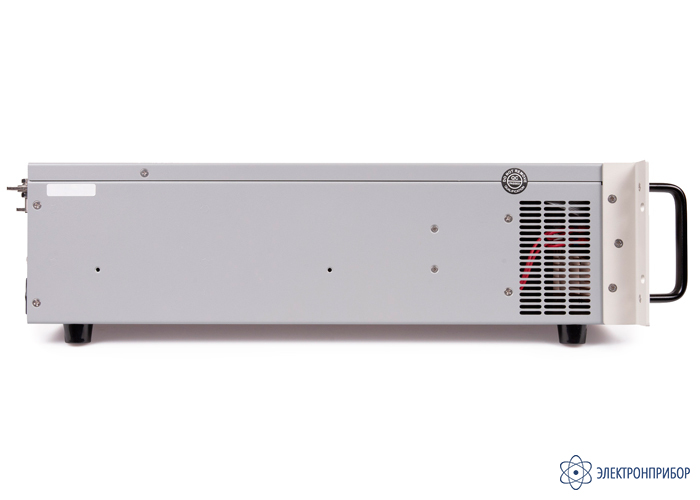

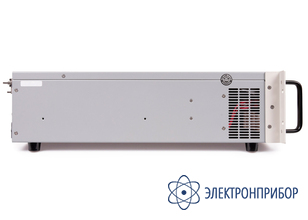

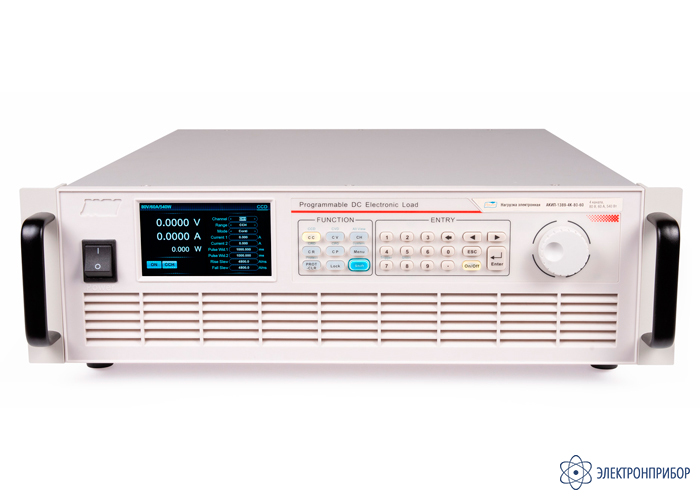

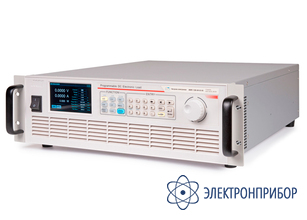

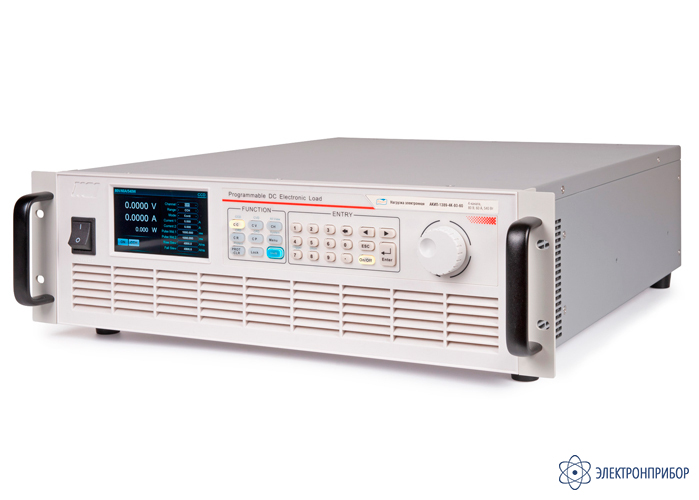

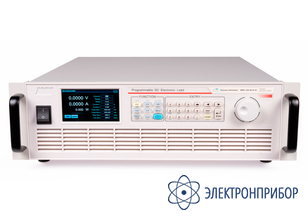

АКИП-1389-4К — электронная нагрузка постоянного тока

Код товара: 75954
  • Электронная нагрузка постоянного тока АКИП-1389-4К Электронная нагрузка постоянного тока АКИП-1389-4К Электронная нагрузка постоянного тока АКИП-1389-4К Электронная нагрузка постоянного тока АКИП-1389-4К
    3 варианта исполнения

    Особенности электронной нагрузки постоянного тока АКИП-1389-4К:

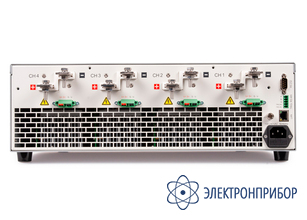

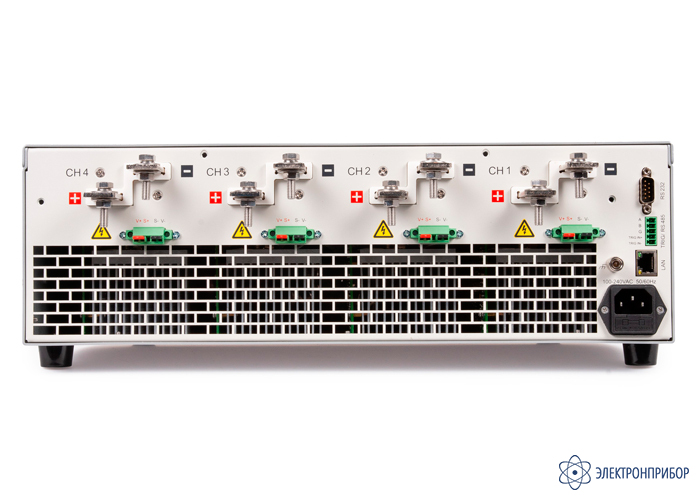

    • «4 в 1»: 4 каналов в одном модуле (независимые входы);
    • Входное напряжение 80 В, 150 В, 600 В, в зависимости от модели;
    • Входной ток 15 А, 60 А в зависимости от модели;
    • Мощность (на канал): 450 Вт;
    • 8 режимов работы нагрузки: CC, CV, CR, CP, CV+CC, CV+CR, CR+CC, CP+CC;
    • Динамический режим. Скорость свипирования до 500 кГц;
    • Функция включения / отключения нагрузки по входному напряжению;
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
    • 4-х проводная схема подключения нагрузки;
    • Работа по программе: 10 ячеек по 200 шагов, длительность шага 10 мкс…60000 часов, 60000 циклов;
    • Монтаж в 19” стойку;
    • Интерфейсы: RS232, RS485, LAN;
    • Протоколы: Modbus, SCPI;
    • Время реакции на команду управления ≤5 мс.

  • Технические характеристики электронной нагрузки постоянного тока АКИП-1389-4К:

    Параметр Значение
    АКИП-1389-4К-80-60 АКИП-1389-4К-150-60 АКИП-1389-4К-600-15
    Входные параметры
    Напряжение на нагрузке 0…80 В 0…150 В 0…600 В
    Ток в нагрузке 0…60 А 0…60 А 0…15 А
    Мощность на канал 540 Вт 540 Вт 540 Вт
    Мин. Uвх при I макс. 0,5 В (при 6 А)
    1 В (при 60 А)    		 0,5 В (при 6 А)
    1 В (при 60 А)    		 0,6 В (при 1,5 А)
    1,5 В (при 15 А)
    Режим стабилизации напряжения
    Диапазоны установки 0…8 / 0…80 В 0…15 / 0…150 В 0…60 / 0…600 В
    Дискретность установки 0,1 / 1 мВ 1 / 10 мВ 1 / 10 мВ
    Погрешность установки ±(0,025%·Uуст + 0,025%·Uдиапазона)
    Дискретность измерения 0,01 / 0,1 мВ 0,1 / 1 мВ 0,1 / 1 мВ
    Погрешность измерения ±(0,025%·Uуст + 0,025%·Uдиапазона)
    Режим стабилизации силы тока
    Диапазоны установки 0…6 / 0…60 А 0…6/ 0…60 А 0…1,5 / 0…15 А
    Дискретность установки 0,1 / 1 мА 0,1 / 0,1 мА 0,1/ 1 мА
    Погрешность установки ±(0,05%·Iуст + 0,05%·Iдиапазона)
    Дискретность измерения 0,01 / 0,1 мА 0,01 / 0,1 мА 0,01/ 0,1 мА
    Погрешность измерения ±(0,05%·Iуст + 0,05%·Iдиапазона)
    Режим стабилизации электрической мощности
    Диапазоны установки 0…54 / 0…540 Вт
    Дискретность установки 1 / 10 мВт
    Погрешность установки ±(0,1%·Pуст + 0,1%·Pдиапазона)
    Дискретность измерения 1 / 10 мВт
    Погрешность измерения ±(0,1%·Pуст + 0,1%·Pдиапазона)
    Режим стабилизации электрического сопротивления
    Диапазоны установки 0,5 Ом…5000 кОм /
    0,05 Ом…500 Ом    		 1 Ом…10 кОм /
    0,1 Ом…1 кОм    		 1 Ом…99 кОм /
    0,1 Ом…9,9 кОм
    Дискретность установки 1 / 0,1 Ом 1 / 0,1 Ом 1 / 0,1 Ом
    Погрешность установки ±(0,1%·Rуст + 0,1%·Rдиапазона)
    Скорость нарастания
    Диапазоны скорости нарастания тока 0,1…390 А/мс
    0,1…4800 А/мс    		 0,1…390 А/мс
    0,1…4800 А/мс    		 0,1…135 А/мс
    0,1…1800 А/мс
    Динамический режим
    Диапазоны установки 0,016…60000 мс
    0,016 с / 60000 с
    Дискретность установки 1 мкс / 1 мс
    Скорость нарастания 0,1…390 А/мс
    0,1…4800 А/мс    		 0,1…390 А/мс
    0,1…4800 А/мс    		 0,1…135 А/мс
    0,1…1800 А/мс
    Общие данные
    Требования к электросети 230 ±10% В 50 Гц
    Рабочая температура 0…40 °С
    Габаритные размеры 482 x 132 x 535 мм
    Масса 18,2 кг

  • Комплект поставки АКИП-1389-4К

    № Наименование Количество
    1 Электронная нагрузка постоянного тока АКИП-1389-4К в выбранном исполнении 1
