АКИП-1393-600-20-1200 — нагрузка электронная программируемая

Код товара: 82029
  • Нагрузка электронная программируемая АКИП-1393-600-20-1200 Нагрузка электронная программируемая АКИП-1393-600-20-1200
    Является модификацией АКИП-1393-600

    • Гарантия

      1 год

    • Производитель

      АКИП

    Описание нагрузки электронной программируемой АКИП-1393-600-20-1200:

    АКИП-1393 - это серия надёжных, точных и доступных по цене электронных нагрузок.

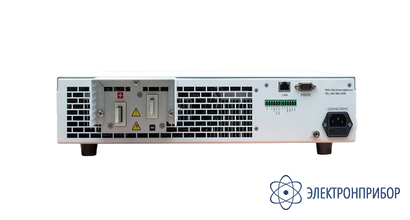

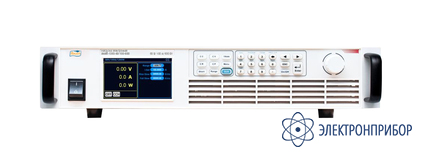

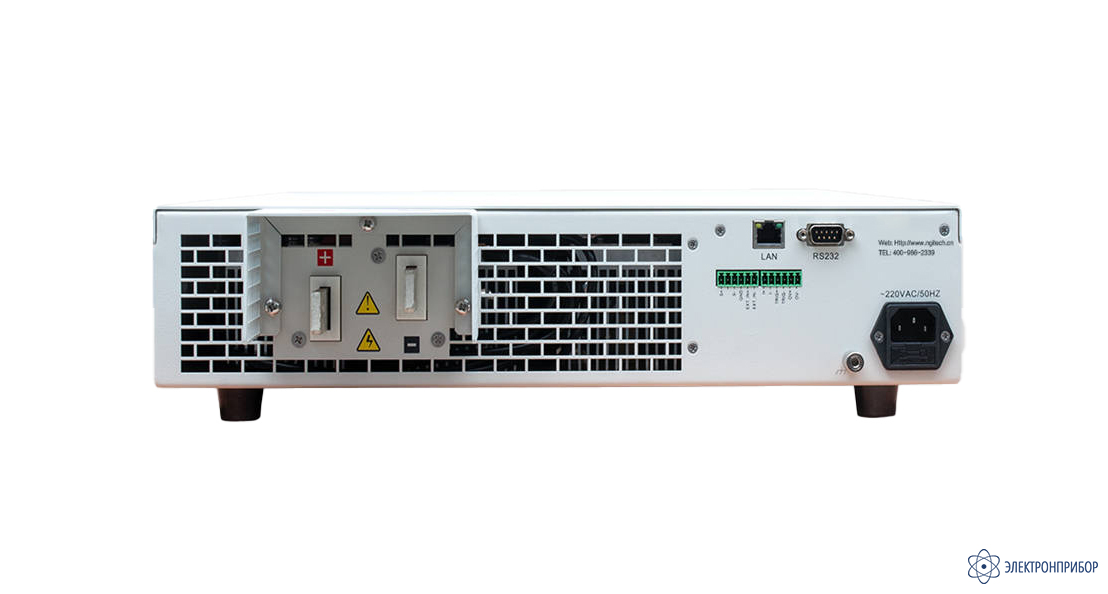

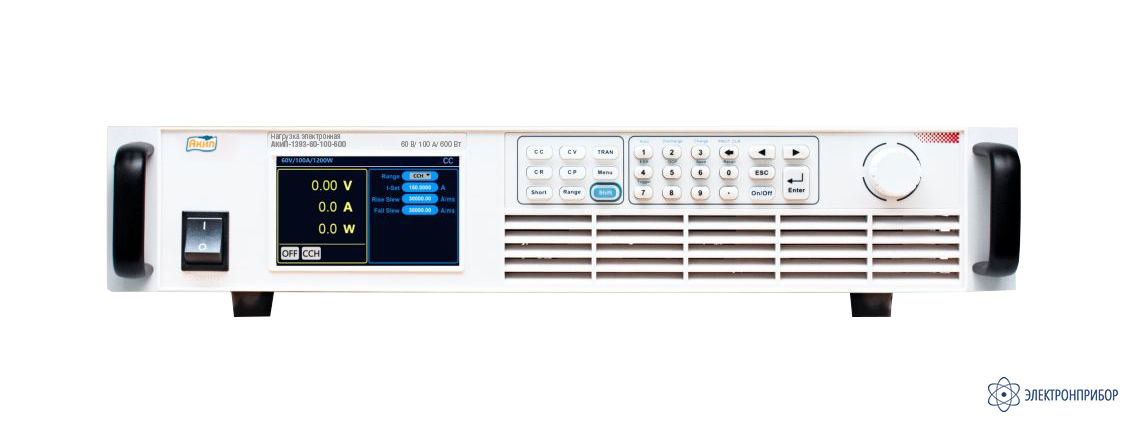

    В нагрузках поддерживается управление с помощью экрана и кнопок и дистанционное управление с помощью ПК. Имеется встроенный порт LAN и интерфейс RS232. Серия АКИП-1393 выполнена в 19-дюймовом шасси высотой 2U, которое может использоваться как настольно, так и устанавливаться в 19-дюймовую стойку.

    Особенности нагрузки электронной программируемой АКИП-1393-600-20-1200:

    • диапазоны мощности: 0-1200 Вт;
    • диапазоны напряжения: 0-600 В;
    • диапазоны тока: 0-20 А;
    • режим работы: CC, CV, CP, CR;
    • стабильная и надежная функция CR/CP поддерживается аппаратными средствами;
    • поддержка интерфейсов LAN/RS232 и команд SCPI;
    • программируемая функция тестирования последовательности, до 100 групп файлов последовательности, до 50 шагов в каждом файле;
    • редактируемая функция Von/Voff;
    • встроенная функция тестирования ESR (опция);
    • аналоговый интерфейс программирования, интерфейс мониторинга тока, функция удаленного/локального запуска;
    • моделирование короткого замыкания;
    • поддержка теста заряда и разряда, тест OCP;
    • редактируемая скорость нарастания и спада.

    Функции и преимущества нагрузки электронной программируемой АКИП-1393-600-20-1200:

    Регулируемая скорость обратной связи контура CV

    В различных приложениях требуется разная скорость отклика на напряжение. Если электронная нагрузка не соответствует источнику питания по скорости отклика, это приведет к колебаниям параметров, снижению точности измерений и даже к появлению осцилляций и неудачному тестированию.

    На ЖК-дисплее и в прикладном программном обеспечении АКИП-1393 предусмотрены три варианта скорости реакции на напряжение: высокая, средняя и низкая, которые могут соответствовать различным источникам питания. Это позволяет не только повысить эффективность тестирования, но и сократить стоимость оборудования, время и расходы.

    Тест на эквивалентное последовательное сопротивление (ESR) (опционально)

    ESR является основным параметром батареи или суперконденсатора. Серия АКИП-1393 предлагает профессиональную функцию измерения ESR, которая может поддерживать несколько стандартов измерения и обладает преимуществами точных результатов и стабильных повторных тестов.

    Функция измерения ESR поглощает ток от ИУ в режиме CC. Когда ток изменяется, схема измерения внутреннего сопротивления может точно определить падение напряжения на ИУ и рассчитать значение ESR.

    Функция CR/CP поддерживается аппаратными средствами

    АКИП-1393 в режиме CP имеет быстрый отклик и высокую точность. По сравнению с программной функцией CP, аппаратная схема работает более стабильно и надежно, не вызывая пиков мощности или самовозбуждения из-за переходных процессов напряжения.

  • Технические характеристики нагрузки электронной программируемой АКИП-1393-600-20-1200:

    Параметр АКИП-1393-600-10-600 АКИП-1393-600-20-1200 АКИП-1393-600-30-1800
    Входные параметры
    Напряжение на нагрузке (максимальное) 600 В
    Ток нагрузке 10 А 20 А 30 А
    Мощность 600 Вт 1200 Вт 1800 Вт
    Минимальное входное напряжение 4,5 В
    Режим постоянного напряжения (CV)
    Диапазон установки 0…60 В / 0…600 В
    Дискретность установки 1/ 10 мВ
    Погрешность установки ±(0,0005·Uуст + 0,001·Uпред)
    Режим постоянного тока (CC)
    Диапазоны установки 0…1/ 10 А 0…2/ 20 А 0…3/ 30 А
    Дискретность установки 0,01 / 0,1 мА 0,1 / 1 мА
    Погрешность установки ±(0,001·Iуст + 0,001·Iпред) / ±(0,001·Iуст + 0,0015·Iпред)
    Режим постоянного сопротивления (CR)
    Диапазоны установки 22,4 Ом…60 кОм
    1,12 Ом…6000 Ом    		 11,2 Ом…30 кОм
    0,56 Ом…3000 Ом    		 7,5 Ом…20 кОм
    0,38 Ом…2000 Ом
    Дискретность установки 16 бит
    Погрешность установки ±(0,0035·Rуст +0,05·мS)
    ±(0,0035·Rуст +0,52·мS)    		 ±(0,0035·Rуст +0,1·мS)
    ±(0,0035·Rуст +1·мS)    		 ±(0,0035·Rуст +0,1·мS)
    ±(0,0035·Rуст +1,26·мS)
    Режим постоянной мощности (CP)
    Диапазон установки 0…600 Вт 0…1200 Вт 0…1800 Вт
    Дискретность установки 10 мВт
    Погрешность установки ±(0,005·Pуст + 0,01·Pпред)
    Динамический режим
    Диапазон периода переключения нагрузки 1…60000 мс
    Дискретность установки 1 мс
    Погрешность установки 1 мс + 100 ppm
    Диапазон скорости нарастания силы тока 0,1…10 А/мс
    10…500 А/мс    		 0,3…20 А/мс
    20…1000 А/мс    		 0,5…30 А/мс
    30…1500 А/мс
    Измерение напряжения
    Диапазон (разрешение) 0…60 В (1 мВ)
    0…600 В (10 мВ)
    Погрешность измерения ±(0,0005·Uизм + 0,0005·Uпред)
    Измерение тока
    Диапазон (разрешение) 0…1 А (0,01 мА)
    0…10 А (0,1 мА)    		 0…2 А (0,1 мА)
    0…20 А (1 мА)    		 0…3 А (1 мА)
    0…30 А (1 мА)
    Погрешность измерения ±(0,001·Iизм + 0,001·Iпред)
    Измерение мощности
    Диапазон (разрешение) 0…600 Вт (1 Вт) 0…1200 Вт (1 Вт) 0…1800 Вт (1 Вт)
    Погрешность измерения ±(0,005·Pизм + 0,01·Pпред)
    Общие данные
    Напряжение питания 230 (±10 %) В, 50 Гц
    Интерфейс RS-232, LAN, аналоговый
    Габаритные размеры 482 х 88 х 507 мм
    Масса 13 кг 14,5 кг 16 кг

  • Комплект поставки АКИП-1393-600-20-1200

    № Наименование Количество
    1 Нагрузка электронная программируемая АКИП-1393-600-20-1200 1
