Нагрузки электронные

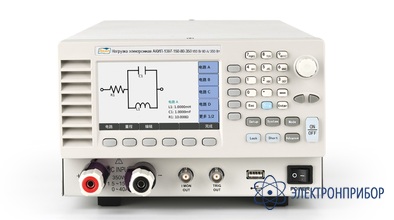

АКИП-1397-150-40-350 нагрузка электронная

Код товара: 86438
  • 99588-26
    Является модификацией АКИП-1397

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      99588-26 до 07.10.2031

    • Производитель

      АКИП

    Особенности нагрузки электронной АКИП-1397:

    • входное постоянное напряжение до 150 В, ток до 40 / 80 / 100 / 160 / 200 А, мощность 175 / 350 / 500 / 700 / 1000 / 1200 / 2000 Вт в зависимости от модели;
    • максимальная дискретность установки: 1 мВ / 10...50 мкА в зависимости от модели;
    • режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP), динамический режим (Dynamic);
    • защита от перегрузки по току (OCP), по напряжению (OVP), по мощности (OPP), защита от перегрева (OHP), снижения напряжения (Low V) и от переполюсовки (Reverse);
    • функции: тест батарей, LED нагрузки, имитация короткого замыкания, тест определения MPPT, автотест (Automatic);
    • 4-проводная схема подключения (Sense);
    • разъемы мониторинга для отображения кривых тока и напряжения, синхронизационные вход и выход;
    • разъем аналогового управления (Handler);
    • интерфейсы: RS-232, USB, LAN.

    Варианты исполнения нагрузки электронной АКИП-1397:

    • АКИП-1397-150-40-175 — постоянное напряжение до 150 В, ток 40 А, мощность 175 Вт;
    • АКИП-1397-150-40-350 — постоянное напряжение до 150 В, ток 40 А, мощность 350 Вт;
    • АКИП-1397-150-80-350 — постоянное напряжение до 150 В, ток 80 А, мощность 350 Вт;
    • АКИП-1397-150-80-500 — постоянное напряжение до 150 В, ток 80 А, мощность 500 Вт;
    • АКИП-1397-150-80-700 — постоянное напряжение до 150 В, ток 80 А, мощность 700 Вт;
    • АКИП-1397-150-160-700 — постоянное напряжение до 150 В, ток 160 А, мощность 700 Вт;
    • АКИП-1397-150-160-1200 — постоянное напряжение до 150 В, ток 160 А, мощность 1200 Вт;
    • АКИП-1397-150-100-1000 — постоянное напряжение до 150 В, ток 100 А, мощность 1000 Вт;
    • АКИП-1397-150-200-1000 — постоянное напряжение до 150 В, ток 200 А, мощность 1000 Вт;
    • АКИП-1397-150-200-2000 — постоянное напряжение до 150 В, ток 200 А, мощность 2000 Вт.

  • Технические характеристики нагрузки электронной АКИП-1397:

    Параметр Значение
    АКИП-1397-150-40-175 АКИП-1397-150-40-350 АКИП-1397-150-80-350 АКИП-1397-150-80-500 АКИП-1397-150-80-700
    Входные параметры
    Напряжение на нагрузке 150 В (максимум)
    Ток в нагрузке 40 А 80 А
    Мощность 175 Вт 350 Вт 500 Вт 700 Вт
    Минимальное входное напряжение 1,5 В
    Режим постоянного напряжения (CV)
    Диапазон установки 0...15 В / 0...150 В
    Максимальная дискретность установки 1 / 10 мВ
    Погрешность установки ±(0,0005·Uуст + 0,0005·Uпред)
    Режим постоянного тока (CC)
    Диапазоны установки 0...0,4 / 4 / 40 А 0...0,8 / 8 / 80 А
    Дискретность установки 0,01 / 0,1 / 1 мА 0,02 / 0,2 / 2 мА
    Погрешность установки ±(0,001·Iуст + 0,001·Iпред)
    Режим постоянного сопротивления (CR)
    Диапазоны установки 0,04...40 Ом
    0,4...400 Ом
    4 Ом...4 кОм    		 0,02...20 Ом
    0,2...200 Ом
    2 Ом...2 кОм    		 0,036...36 Ом
    0,144...144 Ом
    3,6 Ом...2 кОм
    Дискретность установки 0,01 Ом
    Погрешность установки ±(0,002·(Uвх / Rуст) + 0,002·Iпред)
    Режим постоянной мощности (CP)
    Диапазон установки 0...1,75 / 0...17,5 / 175 Вт 0...3,5 / 35 / 350 Вт 0...5 / 50 / 500 Вт 0...7 / 70 / 700 Вт
    Дискретность установки 0,175 / 1,75 / 17,5 мВт 0,35 / 3,5 / 35 мВт 0,5 / 5 / 50 мВт 0,7 / 7 / 70 мВт
    Погрешность установки ±(0,003·Pуст + 0,003·Pпред)
    Измерение напряжения
    Диапазон 0...15 / 150 В
    Разрешение 1 / 10 мВ
    Погрешность измерения ±(0,0005·Uизм + 0,0005·Uпред)
    Измерение тока
    Диапазон 0...0,4 / 4 / 40 А 0...0,8 / 8 / 80 А
    Разрешение 0,01 / 0,1 / 1 мА 0,02 / 0,2 / 2 мА
    Погрешность измерения ±(0,001·Iизм + 0,001·Iпред)
    Измерение мощности
    Диапазон 0...1,75 / 0...17,5 / 175 Вт 0...3,5 / 35 / 350 Вт 0...5 / 50 / 500 Вт 0...7 / 70 / 700 Вт
    Разрешение 0,175 / 1,75 / 17,5 мВт 0,35 / 3,5 / 35 мВт 0,5 / 5 / 50 мВт 0,7 / 7 / 70 мВт
    Погрешность измерения ±(0,003·Pизм + 0,003·Pпред)
    Динамический режим (DYNAMIC)
    Диапазон частот переключения нагрузки 100 Гц...50 кГц
    Дискретность установки 0,01 Гц...1 кГц
    Минимальное входное напряжение 1,5 В
    Погрешность установки 1 мкс + 100 ppm
    Диапазон скорости нарастания силы тока (Slope) 0,08 А/мс...0,04 А/мкс
    0,8 А/мс...0,4 А/мкс
    8 А/мс...4 А/мкс    		 0,1 А/мс...0,1 А/мкс
    1 А/мс...1 А/мкс
    10 А/мс...10 А/мкс    		 0,16 А/мс...0,08 А/мкс
    1,6 А/мс...0,8 А/мкс
    16 А/мс...8 А/мкс    		 0,2 А/мс...0,2 А/мкс
    2 А/мс...2 А/мкс
    20 А/мс...20 А/мкс    		 0,16 А/мс...0,08 А/мкс
    1,6 А/мс...0,8 А/мкс
    16 А/мс...8 А/мкс
    Общие данные
    Напряжение питания 230 (±10%) В, 50 Гц
    Интерфейс RS-232, USB, LAN
    Габаритные размеры 215 × 129 × 479 мм 430 × 143 × 479 мм
    Масса 7,8 кг 8,7 кг 9,1 кг 15,3 кг
    Параметр Значение
    АКИП-1397-150-160-700 АКИП-1397-150-160-1200 АКИП-1397-150-100-1000 АКИП-1397-150-200-1000 АКИП-1397-150-200-2000
    Входные параметры
    Напряжение на нагрузке 150 В (максимум)
    Ток в нагрузке 160 А 100 А 200 А
    Мощность 700 Вт 1200 Вт 1000 Вт 2000 Вт
    Минимальное входное напряжение 1,5 В
    Режим постоянного напряжения (CV)
    Диапазон установки 0...15 В / 0...150 В
    Максимальная дискретность установки 1 / 10 мВ
    Погрешность установки ±(0,0005·Uуст + 0,0005·Uпред)
    Режим постоянного тока (CC)
    Диапазоны установки 0...1,6 / 16 / 160 А 0...1 / 10 / 100 А 0...2 / 20 / 200 А
    Дискретность установки 40 мкА / 0,4 / 4 мА 0,03 / 0,3 / 3 мА 0,06 / 0,6 / 6 мА 0,05 / 0,5 / 5 мА
    Погрешность установки ±(0,001·Iуст + 0,001·Iпред)
    Режим постоянного сопротивления (CR)
    Диапазоны установки 0,018...18 Ом
    0,072...72 Ом
    1,8 Ом...3 кОм    		 0,03...30 Ом
    0,12...120 Ом
    3 Ом...3 кОм    		 0,015...15 Ом
    0,06...60 Ом
    1,5 Ом...3 кОм
    Дискретность установки 0,01 Ом
    Погрешность установки ±(0,002·(Uвх / Rуст) + 0,002·Iпред)
    Режим постоянной мощности (CP)
    Диапазон установки 0...7 / 70 / 700 Вт 0...12 / 120 / 1200 Вт 0...10 / 100 / 1000 Вт 0...20 / 200 / 2000 Вт
    Дискретность установки 0,7 / 7 / 70 мВт 1,2 / 12 / 120 мВт 1 / 10 / 100 мВт 2 / 20 / 200 мВт
    Погрешность установки ±(0,003·Pуст + 0,003·Pпред)
    Измерение напряжения
    Диапазон 0...15 / 150 В
    Разрешение 1 / 10 мВ
    Погрешность измерения ±(0,0005·Uизм + 0,0005·Uпред)
    Измерение тока
    Диапазон 0...1,6 / 16 / 160 А 0...1 / 10 / 100 А 0...2 / 20 / 200 А
    Разрешение 0,04 / 0,4 / 4 мА 0,03 / 0,3 / 3 мА 0,06 / 0,6 / 6 мА 0,05 / 0,5 / 5 мА
    Погрешность измерения ±(0,001·Iизм + 0,001·Iпред)
    Измерение мощности
    Диапазон 0...7 / 70 / 700 Вт 0...12 / 120 / 1200 Вт 0...10 / 100 / 1000 Вт 0...20 / 200 / 2000 Вт
    Разрешение 0,7 / 7 / 70 мВт 1,2 / 12 / 120 мВт 0,1 / 10 / 100 мВт 2 / 20 / 200 мВт
    Погрешность измерения ±(0,003·Pизм + 0,003·Pпред)
    Динамический режим (DYNAMIC)
    Диапазон частот переключения нагрузки 100 Гц...50 кГц
    Дискретность установки 0,01 Гц...1 кГц
    Минимальное входное напряжение 1,5 В
    Погрешность установки 1 мкс + 100 ppm
    Диапазон скорости нарастания силы тока (Slope) 0,32 А/мс...0,16 А/мкс
    3,2 А/мс...1,6 А/мкс
    32 А/мс...16 А/мкс    		 0,24 А/мс...0,12 А/мкс
    2,4 А/мс...1,2 А/мкс
    24 А/мс...12 А/мкс    		 0,48 А/мс...0,24 А/мкс
    4,5 А/мс...2,4 А/мкс
    48 А/мс...24 А/мкс    		 0,4 А/мс...0,2 А/мкс
    4 А/мс...2 А/мкс
    40 А/мс...20 А/мкс
    Общие данные
    Напряжение питания 230 (±10%) В, 50 Гц
    Интерфейс RS-232, USB, LAN
    Габаритные размеры 430 × 129 × 479 мм
    Масса 15,6 кг 17,3 кг 17,6 кг 20 кг

  • Комплект поставки АКИП-1397-150-40-350

    № Наименование Количество
    1 Нагрузка электронная АКИП-1397-150-40-350 1
