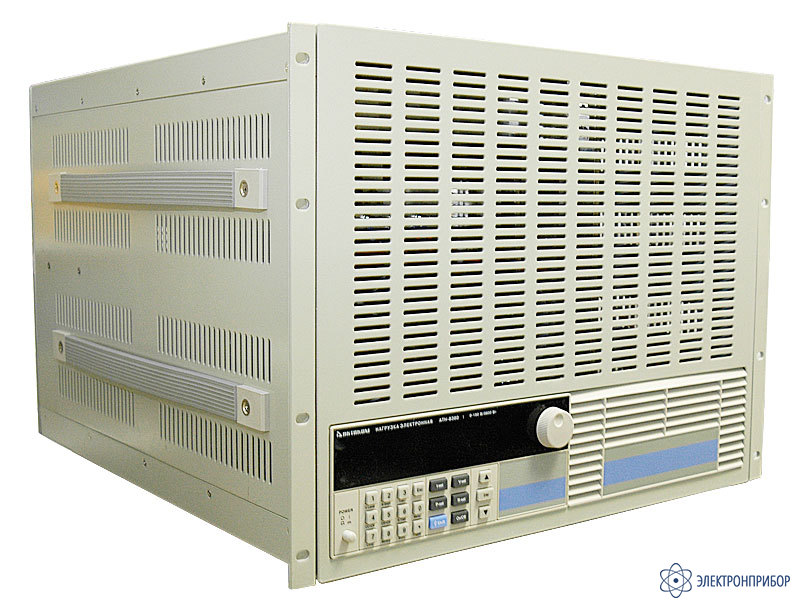

АТН-8365 — электронная программируемая нагрузка

Код товара: 26246
  • 92194-24

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      92194-24 до 27.05.2029

    • Производитель

      АКТАКОМ

    Назначение прибора АТН-8365:

    Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 120 А, потребляемая мощность до 3600 Вт.

    Особенности прибора АТН-8365:

    • VFD-дисплей
    • Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW
    • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
    • Функция "мягкого" запуска
    • Тестирование батарей
    • Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
    • Поддержка внешнего запуска
    • Компенсация падения напряжения
    • Работа по спискам
    • Управление по USB

  • Технические характеристики прибора АТН-8365:

    Параметр Значения
    Входные параметры
    Мощность 3600 Вт
    Ток 0...120 A
    Напряжение 0...500 В
    CC режим
    Диапазон 0...12 A; 0...120 A
    Разрешение 1 мA; 10 мA
    Точность 0.05%уст.знач.+0.05%диап.; 0.1%уст.знач.+0.05%диап.
    CV режим
    Диапазон 0.1...19.999 В; 0.1...500 В
    Разрешение 1 мВ; 10 мВ
    Точность 0.03%уст.знач.+0.02%диап.; 0.03%уст.знач.+0.05%диап.
    CR режим
    Диапазон 0.03...10 кОм; 0.03...5 кОм
    Разрешение 16 бит; 16 бит
    Точность 0.1%уст.знач.+0.1%диап.; 0.1%уст.знач.+0.1%диап.
    CW режим
    Диапазон 0...3600 Вт; 0...3600 Вт
    Разрешение 1 мВт; 10 мВт
    Точность 0.1%уст.знач.+0.1%диап.; 0.1%уст.знач.+0.1%диап.
    Измерение напряжения
    Напряжение 0...19.999 В; 0...500 В
    Разрешение 1 мВ; 10 мВ
    Точность 0.015%уст.знач.+0.03%диап.; 0.015%уст.знач.+0.05%диап.
    Измерение тока
    Ток 0...12 A; 0..120 A
    Разрешение 0.1 мА; 1 мA
    Точность 0.05%уст.знач.+0.05%диап.; 0.1%уст.знач.+0.08%диап.
    Измерение мощности
    Мощность 100 Вт; 3600 Вт
    Разрешение 1 мВт; 10 мВт
    Точность 0.1%уст.знач.+0.1%диап.; 0.1%уст.знач.+0.1%диап.
    Тестирование батарей

    Напряжение батареи: 0.5-120 В; Макс. измеряемая емкость: 999 А•ч; Разрешение 0.1 мА
    Динамическое тестирование

    Работа по спискам: переключение: 0...25 кГц; 5 A/мкс; T1&T2: 60 мкс-999 с; точность:±(15% смещение+10% диап.)
    "Мягкий" запуск - Время 1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс
    Точность:±(15% смещение+10% диап.)
    Короткое замыкание
    Ток (CC) =13.2 A; = 132 A
    Напряжение (CV) 0 В
    Сопротивление (CR) = 45 мОм
    Размеры 575*465*355
    Масса не более 70кг

  • Комплект поставки АТН-8365

    № Наименование Количество
    1. Электронная программируемая нагрузка АТН-8365 1
    2. Кабель питания 1
    3. Руководство по эксплуатации 1
