DL 3031, DL-3031
Нагрузки электронные, реостаты

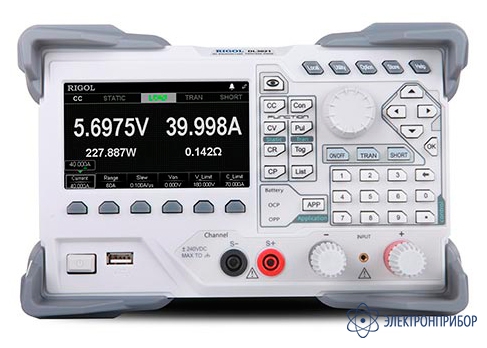

DL3031 — электронная нагрузка программируемая
Код товара: 48277-
-
Гарантия
3 года
-
Производитель
-
Артикул
А183731
Особенности электронной нагрузки программируемой DL3031:
- Электронная нагрузка постоянного тока;
- Статические режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CP:
- Динамическое тестирование;
- Непрерывный режим до 15 кГц;
- Импульсный режим;
- Режим запуска от одиночного импульса;
- Задание крутизны нарастающего и спадающего фронта;
- Функция работы по списку (тайминг) до 512 шагов;
- Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP;
- Функция задания минимального напряжения Von;
- Режим тестирования батарей;
- Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения;
- Эмуляция режима КЗ;
- Четырехпроводная схема подключения источника питания для компенсации падения напряжения;
- Функция измерения реальных текущих параметров на входных терминалах;
- Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА;
- Кнопка включения / отключения входных терминалов;
- Графическая визуализация режима работы;
- Три режима запуска:
- ручной с передней панели o внешний запуск;
- через цифровой порт Digital I/O;
- через управляющую SCPI команду;
- Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности;
- Цветной графический 4,3" ЖК дисплей.
-
-
Технические характеристики электронной нагрузки программируемой DL3031:
Параметр Значение DL3021 DL3021A DL3031 DL3031A Входное напряжение 0...150 В Входной ток 0...40 A 0...60 A Мощность поглощения 200 Вт 350 Вт CC режим Диапазоны 0...4 A / 0...40 A 0...6 A / 0...60 A Разрешение 1 мA Погрешность ±(0,05%+0,05% полной шкалы) CV режим Диапазоны 0...15 В / 0...150 В Разрешение 1 мВ / 5 мВ Погрешность ±(0,05%+0,02% полной шкалы) / ±(0,05%+0,025% полной шкалы CR режим Диапазоны 0,08 Ом...15 Ом / 2 Ом...15 кОм Разрешение 2 мA / Vуст Погрешность Vвх/Rуст * (0,2%) + 0,2% I полной шкалы CR режим Диапазоны 0...200 Вт 0...350 Вт Разрешение 100 мВт Динамические режимы непрерывный, импульсный, запуск по одиночному импульсу, работа по списку (2-512 шагов, 0-99999 циклов) Непрерывный режим (Con) 0,001 Гц...15 кГц 0,001 Гц...30 кГц 0,001 Гц...15 кГц 0,001 Гц...30 кГц Скорость изменения тока Диапазоны 0,001 A/мкс ... 0,25 A/мкс
0,001 A/мкс ... 2,5 A/мкс (>5 В)0,001 A/мкс ... 0,3 A/мкс
0,001 A/мкс ... 3 A/мкс (>5 В)0,001 A/мкс ... 0,25 A/мкс
0,001 A/мкс ... 2,5 A/мкс (>5 В)0,001 A/мкс ... 0,5 A/мкс
0,001 A/мкс ... 5 A/мкс (>5 В)Разрешение 0,001 A/мкс Прикладные и специальные режимы и функции тестирование батарей; тестирование ИП защиты по току (OCP) и мощности (OPP); тестирование ИП на соответствие заводским выходным параметрам тока и напряжения; эмуляция режима КЗ Диапазон минимального напряжения Von 0 ... 150 В Измерение тока Диапазоны 0 ... 40 A 0 ... 60 A Разрешение 1 мA 0,1 мA 1 мA 0,1 мA Погрешность ±(0,05%+0,05% полной шкалы) Измерение напряжения Диапазоны 0...150 В Разрешение 1 мВ Погрешность ±(0,05%+0,02% полной шкалы) Измерение сопротивления Диапазоны 0,08 Ом...15 кОм Разрешение 2 мА / Vуст Измерение мощности Диапазоны 0...200 Вт 0...350 Вт Разрешение 100 мВт Стабильность (ток / напряжение) ±(0,01% ±10 мА) / ±(0,01% ±10 мВ) Входное сопротивление 350 кОм Интерфейсы USB Host / Device, RS-232; LAN, Digital I/O, GPIB - опция Дисплей Тип ЖК, цветной 4,3" TFT Цвет. отображение квазимонохромное полноцветное квазимонохромное полноцветное Габаритные размеры 239 x 157 x 442 мм Вес 7,58 кг -
Комплект поставки DL3031
№ Наименование Количество 1 Электронная нагрузка программируемая DL3031 1 2 Сетевой шнур 1 3 Предохранитель 1 4 Краткое руководство по эксплуатации 1 Дополнительная комплектация DL3031:
(Поставляется за отдельную плату)
№ Наименование 1 LAN-DL3 Опция LAN интерфейса 2 DIGITALIO-DL3 Опция цифрового порта Digital I/O 3 HIRES-DL3 Опция повышенного разрешения считывания 4 FREQ-DL3 Опция повышения частоты тестирования 5 SLEWRATE-DL3 Опция повышения крутизны фронта 6 CB-RS232-A Кабель 9-Pin RS232 Cable 7 USB-GPIB-L USB-GPIB Модуль 8 CB-SENSE Провод для терминала Sense 9 CB-20A-780MM Соединительные провода 20 A (красный и черный) 10 CB-40A-780MM Соединительные провода 40 A (красный и черный) 11 CB-60A-780MM Соединительные провода 60 A (красный и черный) 12 RM-1-DP800 Комплект для установки в стойку (один прибор) DL3000 13 RM-2-DP800 Комплект для установки в стойку (два прибора) DL3000 -
Дополнительная комплектация DL3031
