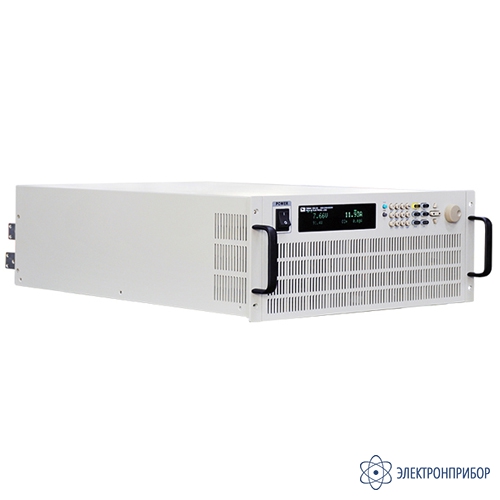

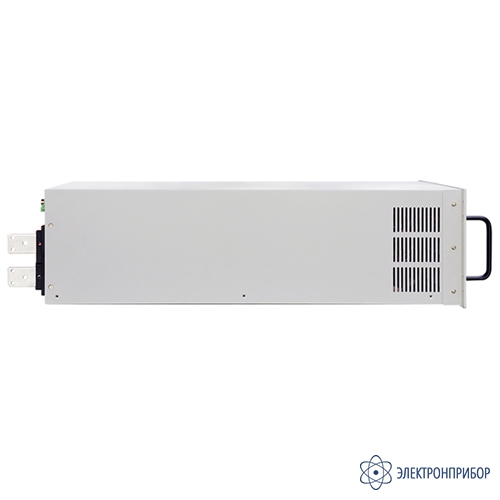

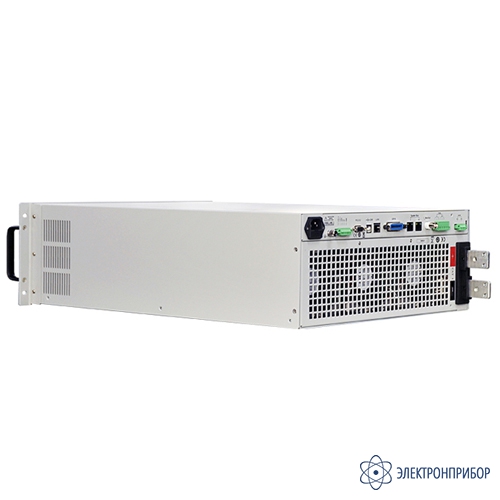

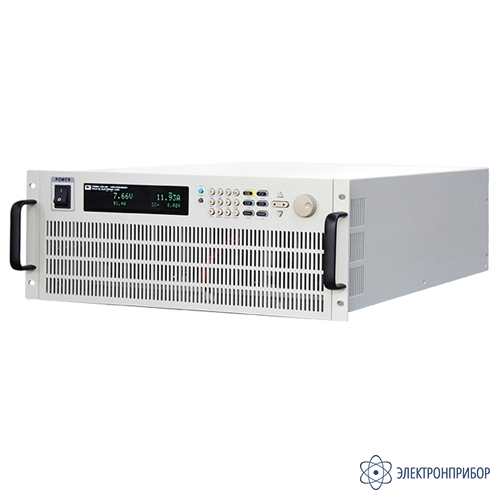

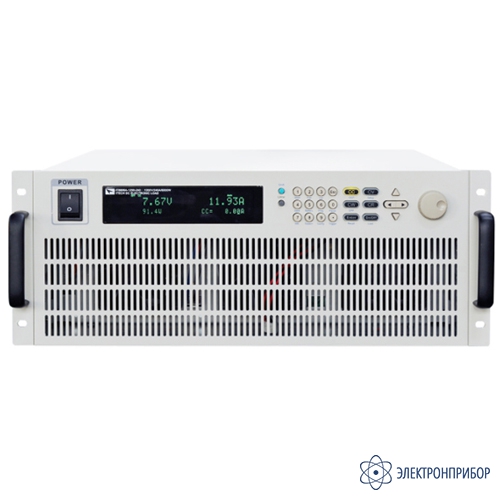

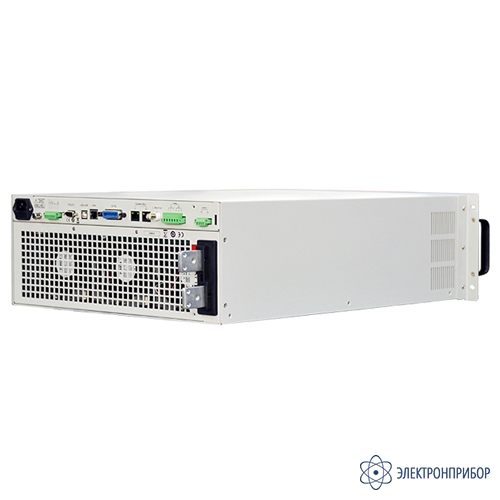

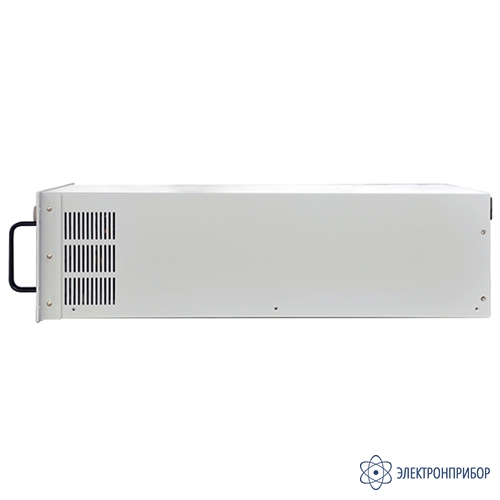

IT8902E-1200-80 — высокопроизводительная электронная нагрузка постоянного тока высокой мощности

Код товара: 71723

    • Производитель

      ITECH

    Описание высокопроизводительной электронной нагрузки постоянного тока высокой мощности IT8902E-1200-80:

    Модели высокопроизводительных электронных нагрузок постоянного тока серии IT8900A/E имеют три диапазона напряжений 150 В / 600 В /1200 В и мощность от 2 кВт до 54 кВт. Серия IT8900A/E со сверхшироким диапазоном напряжения и тока, управляемая независимымведущим устройством, способна увеличить мощность до 600 кВт благодаря параллельномуподключению «главный-ведомый». Сверхвысокаяплотность мощности, 6 кВт имеет высоту конструкции всего 4U. Серия IT8900A/E имеет восемь (серия A) /четыре (серия E) рабочих режимов, более быструю реакцию контура и скоростьнарастания/спада тока, а также динамический режим, защиту от перегрузки потоку и мощности, автоматическое тестирование аккумуляторных батарей, встроенные цифровые и аналоговые интерфейсы CAN, LAN, GPIB, USB, RS232. Серия IT8900A/E имеет полный набор функций защиты, которая можетприменяться для разряда аккумуляторной батареи, зарядной станции постоянноготока, встроенного зарядного устройства, питания электроники и других изделийсиловой электроники.

    Особенности высокопроизводительной электронной нагрузки постоянного тока высокой мощности IT8902E-1200-80:

    • Автономная входная мощность: 2 кВт,4 кВт, 6 кВт, 12 кВт, 18 кВт, 24 кВт, 30 кВт, 36 кВт, 42 кВт, 48 кВт, 54 кВт;
    • Диапазон напряжения: 150 В, 600 В,1200 В;
    • Диапазон тока: до 600 A для модулей 4U (до 2400A для стоек 24U);
    • Параллельное управление ведущим / ведомым,максимальная допустимая мощность 384 кВт;
    • Несколько режимов работы: CC, CV, CR, CP, CC + CV, CV + CR, CR + CC, CP + CC (IT8900E поддерживает толькорежимы работы CC, CV, CR, CP);
    • Регулируемая скорость петли стабилизациинапряжения для согласования с различными источниками питания;
    • Высокоскоростной динамический режим 30кГц, регулируемое время нарастания и спада тока (30 кГц подходиттолько для модели 150 В);
    • Высокая частота дискретизациинапряжения и тока 500 кГц;
    • Измерение времени, функция проверкиразрядки аккумулятора;
    • Имитация короткого замыкания, функцияавтоматического тестирования;
    • Мягкий старт и плавная остановкапредотвращают колебания напряжения при вкл / выкл;
    • Программирование списка контролявремени;
    • Монитор тока;

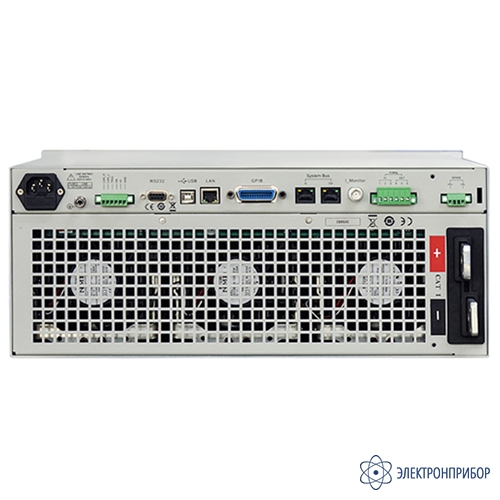

    • Встроенная локальная сеть, USB, RS232, GPIB, CAN, внешний аналоговый интерфейсуправления;
    • Функция проверки OCP / OPP;
    • Высокоточное измерение напряжения итока;
    • Функции защиты: OVP, OCP, OPP, OTP, защита от колебаний тока, ограниченная защита по току, ограниченная защитапо мощности, защита от обратной тревоги и т. д.;
    • До 100 групп памяти с функциейотключения памяти;
    • Независимое управление главнымблоком для легкой настройки и обслуживания.

  • Технические характеристики высокопроизводительной электронной нагрузки постоянного тока высокой мощности IT8902E-1200-80:

    Параметр Значение
    Номинальное значение (0～40 °C) Входное напряжение 0~1200 В
    Входной ток 0~8 А 0~80 А
    Входная мощность 2 кВт
    Минимальное рабочее напряжение 1,2 В / 8 А 12 В / 80 А
    Режим постоянного напряжения Диапазон 0,1~120 В 0,1~1200 В
    Разрешение 10 мВ 100 мВ
    Точность ±(0.05%+0.05%FS) ±(0.05%+0.05%FS)
    Режим постоянного тока Диапазон 0~8 A 0~80 A
    Разрешение 0.1 мА 1 мА
    Точность ±(0.1%+0.1%FS) ±(0.1%+0.1%FS)
    Режим постоянного сопротивления *1 Диапазон 0.2Ω~10Ω 10Ω~7.5KΩ
    Разрешение 16 бит
    Точность 0.01%+0.08S *2 0.01% + 0.0008S
    Режим СP *3 Входное напяжение 2 кВт
    Входной ток 0,1 Вт
    Входная мощность 0.2%+0.3%FS
    Динамический режим *4
    Режим CC T1&T2 20uS~3600S //Res:1 us/10ms/100ms
    Точность 5uS+100 ppm
    Подъем / спадающий наклон 0.0001~0.08A/uS 0.001~0.8A/uS
    Диапазон измерения
    Напряжение обратного считывания Диапазон 0~120 В 0~1200 В
    Разрешение 10 мВ 100 мВ
    Точность ±(0.025%+0.025%FS) ±(0.025%+0.025%FS)
    Ток обратного считывания Диапазон 0~8 А 0~80 А
    Разрешение 0.1 мА 1 мА
    Точность ±(0.1%+0.1%FS) ±(0.1%+0.1%FS)
    Мощность обратного считывания *2 Диапазон 2 кВт
    Разрешение 0,1 Вт
    Точность ±(0.2%+0.3%FS)
    Диапазон защиты
    Защита от перегрузки ≒2.02 кВт
    Защита от перегрузки
    по току    		 ≒8.4 A ≒84A
    Защита от перенапряжения ≒1250 В
    Защита от перегрева ≒85 °C
    Общие характеристики
    Короткое замыкание Ток (CC) ≒8,4A ≒84A
    Напряжение (CV) 0 В 0 В
    Сопротивление (CR) ≒150mΩ ≒150mΩ
    Входное сопротивление ≒1,8MΩ
    Высота 4 U
    Вес 28 кг
    Входной переменный ток Напряжение 100~240 Вac
    Частота 50/60 Гц
    Мощность 150 ВАmax
    *1 - входное напряжение / ток составляет не менее 10% FS;
    *2 - диапазон сопротивления обратному считыванию составляет: （1/(1/R+(1/R)*0.01%+0.08),1/(1/R-(1/R)*0.01%-0.08)）;
    *3 - входное напряжение / ток составляет не менее 10% FS;
    *4 - значение тока нагрузки составляет не менее 4% от FS_CCH.

  • Комплект поставки IT8902E-1200-80

    № Наименование Количество
    1 Высокопроизводительная электронная нагрузка постоянного тока высокой мощности IT8902E-1200-80 1
