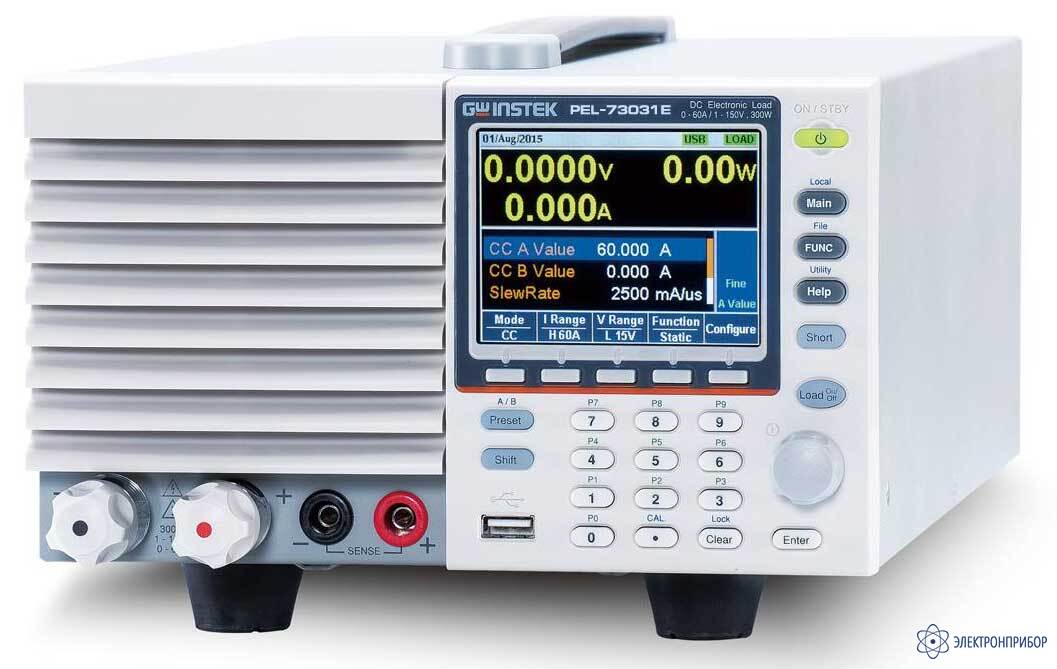

PEL-73031E — нагрузка электронная

Код товара: 39482

  • Особенности электронной нагрузки PEL-73031E:

    • 1 канал - мощность нагрузки: 300 Вт;
    • Входные параметры: постоянное напряжение до 150 В, ток до 6А/ 60А;
    • Режимы работы (4): постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP);
    • Динамический режим для CC и CR с регулируемой скоростью нарастания нагрузки;
    • Комбинация режимов (3): CC+CV, CP+CV, CR+CV;
    • Высокая точность и разрешение;
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV);
    • Функция контроля (управления параметрами) - внешним сигналом I/O;
    • Интерфейсы USB, GPIB (опция), GO/ NG (допусковый контроль);
    • Два диапазона установки значений: низкий (L), высокий (H).

  • Технические характеристики электронной нагрузки PEL-73031E:

    Параметр PEL-73031E
    Входные параметры
    Диапазон НИЗКИЙ (L) ВЫСОКИЙ (H)
    Мощность 300 Вт
    Ток в нагрузке 0...6 А 0...60 А
    Напряжение на нагрузке 1...150 В 1...150 В
    Режим стабилизации напряжения
    Диапазон установки 1...150 В 1...150 В
    Дискретность установки 0,5 мВ 5 мВ
    Погрешность установки ± (0,1%* U уст +0,1%* U конечн ) ±(0,1%* U уст +0,1%* U конечн )
    Режим стабилизации электрического сопротивления. Статический режим.
    Диапазон установки (См) 60 Cм ... 0,002 См ( 0,01666 ... 500 Ом ) (300 Вт/ 15 В)
    6 См ... 0,00 2 См (0,1666 Ом - 5 кОм (300 Вт/ 150 В)
    Дискретность установки 0,002 См (15 В)
    0,0002 См (150 В)
    Погрешноть установки ±(0,3%* R уст +0,6 См) + 0,002 мСм
    Режим стабилизации электрического сопротивления. Динамический режим.
    Диапазон установки (См) 60 Cм ... 0,002 См ( 0,01666 ... 500 Ом ) (300 Вт/ 15 В)
    6 См ... 0,00 2 См (0,1666 Ом - 5 кОм (300 Вт/ 150 В)
    Дискретность установки 30000 шагов
    Погрешноть установки ± (1%* R уст +0,6 См) + 0,002 мСм
    Режим стабилизации силы тока. Статический режим.
    Диапазон установки 0...6 А 0...60 А
    Дискретность установки 0,2 мА 2 мА
    Погрешность установки ± (0, 1 %* I уст +0,1%* I конечн ) + Uвх/500 кОм ± (0, 1 %* I уст +0,2%* I конечн ) + Uвх/500 кОм
    Режим стабилизации силы тока. Динамический режим.
    Диапазон установки 0...6 А 0...60 А
    Дискретность установки 0,2 мА 2 мА
    Погрешность утановки тока 0,8 % от предела
    Режим стабилизации электрической мощности
    Диапазон установки 0 ...30 Вт 0 ...300 Вт
    Дискретность установки 1 мВт 10 мВт
    Погрешность утановки ± (0,6%* P уст +1,4% P конечн )
    Измерение
    Вольтметр Разрешение 0,5 мВ; погрешность ±(0,1%* U изм +0,1%* U конечн ) Разрешение 5 мВ; погрешность ±(0,1%* U изм +0,1%* U конечн )
    Амперметр Разрешение 0,2 мА ±(0,2%* I изм +0,1%* I конечн ) Разрешение 2 мА ±(0,2 %* I изм +0,3%* I конечн )
    Общие данные
    Напряжение питания 100 ... 240 В ±10%; 47...63 Гц ± 2 Гц
    Интерфейсы USB ( опция - GPIB )
    Габаритные размеры 214 x 124 x 400 мм
    Масса 7,5 кг

  • Комплект поставки PEL-73031E

    № Наименование Количество
    1 Нагрузка электронная PEL-73031E 1
    2 Сетевой кабель питания 1
    3 Руководство по эксплуатации 1
    4 Руководство по программированию 1
    5 Кабель уд. подключения GTL - 105 A ( Sense : кр x 1, черн x 1) 1
    6 рижимная шайба вх. терминалов (M6 x2) 1
