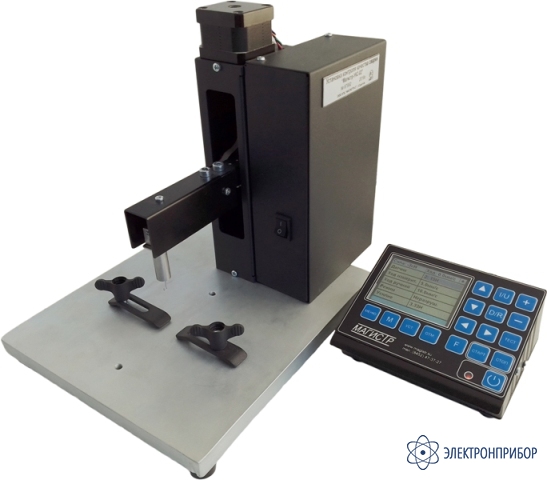

УКС-02 — установка контроля качества сварки
Код товара: 58357-
-
Производитель
-
Артикул
20113
Назначение установки контроля качества сварки УКС-02:
Установка УКС-02 предназначена для контроля качества приварки проволочных и полосковых перемычек в изделиях микроэлектроники. Установка может оснащаться сменными измерительными головками, позволяющими проводить измерения в широком диапазоне усилий. Перемещение измерительной головки по вертикальной оси осуществляется электрическим приводом.
Установка поддерживает неразрушающий и разрушающий методы контроля.
При разрушающем контроле установка создает возрастающее усилие до тех пор, пока перемычка не разрушиться с фиксацией усилия в момент разращения.
При неразрушающем контроле установка создает возрастающее усилие до заданной оператором величины.
Управление установкой осуществляется цифровым блоком с цветным TFT-дисплеем и кнопочной клавиатурой.
Установка может комплектоваться сменными весоизмерительными головками со следующими номиналами: ВИГ-20ГС 0,2Н; ВИГ-50ГС 0,5Н; ВИГ-100ГС 1,0Н; ВИГ-250ГС 2,5Н; ВИГ-500ГС 5,0Н; ВИГ-1500ГС 15,0Н.
-
-
Технические характеристики установки контроля качества сварки УКС-02:
Параметр Значение Напряжение питания 220В / 50Гц Потребляемая мощность, не более 100 Вт Габаритные размеры (ШхГхВ) 250 х 350 х 300 Масса, не более 20 кг Режимы работы установки Ручной, разрушающий, неразрушающий Величина перемещения измерительной головки 75 мм -
Комплект поставки УКС-02
№ Наименование Количество 1 Установка контроля качества сварки УКС-02 (без измерительной головки) 1 2 Комплект оснастки для фиксации тестового образца на основании 1 3 Комплект эксплуатационной документации 1 -
Дополнительная комплектация УКС-02
