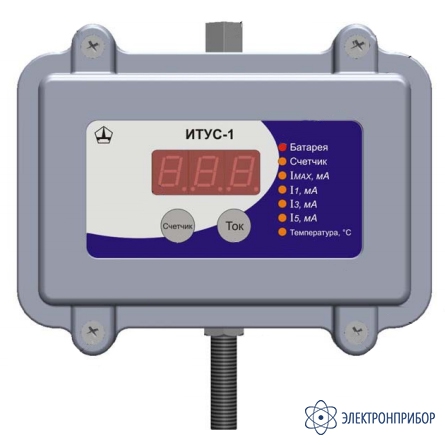

ИТУС-1 — прибор контроля состояния ОПН

Код товара: 50454

Описание
Характеристики
Комплектация
Документы 1
Показать всё

- Гарантия

  1 год
Назначение прибора контроля состояния ОПН ИТУС-1:

Прибор ИТУС-1 предназначен для комплексного контроля состояния ОПН под рабочим напряжением. Прибор устанавливается в цепи заземления ограничителя перенапряжения.

Особенности прибора контроля состояния ОПН ИТУС-1:
- Регистрация импульсов с селекцией, измерение амплитуды 1, 3 и 5 гармоник тока утечки;
- Измерение температуры;
- Снятие показаний без касания токоведущих частей;
- Высокая устойчивость – регистрирует импульсы до 100 кА, количество импульсов максимальной амплитуды – не ограничено;
- Индикация показаний – на светодиодном индикаторе;
- Высокая степень пыле- и влагозащиты;
- Выход прибора из строя не влияет на работу ОПН.

Технические характеристики прибора контроля состояния ОПН ИТУС-1:

Параметр	Значение
Амплитуда общего тока утечки (в полосе частот 50…500 Гц)	0,1…10 мА
Пределы допускаемой основной относительной погрешности измерения амплитуды общего тока утечки	не более ±6%
Измерения гармоник	действующие значения 1, 3 и 5-й гармоник тока утечки
Диапазон измерения действующего значения 1-й гармоники тока утечки	0,1…10 мА
Пределы основной относительной погрешности измерения 1-й гармоники тока утечки	не более ±6%
Диапазон измерения действующего значения 3-ей и 5-й гармоник тока утечки	0,01…10 мА
Пределы основной относительной погрешности измерения 3-ей гармоники	не более ±10%
Диапазон измерения температуры	–50…+60 °C
Пределы основной погрешности измерения температуры	±2 °C
Минимальные регистрируемые импульсы тока через ОПН	импульс амплитудой 1 кА длительностью 8/20 мкс и амплитудой 0,2 кА длительностью 30/60 мкс
Отдельно учитываются импульсы большой амплитуды	более 3 кА длительностью 8/20 мкс
Максимально допустимые импульсы тока через ОПН	прямоугольный импульс длительностью 2000 мкс с амплитудой 2500А и длительностью 4/10 мкс с амплитудой 100 кА
Допустимое количество импульсов максимальной амплитуды	не ограничено
Максимально индицируемое количество срабатываний	999
Индикация полученных значений	цифровая, на трехразрядном семисегментном светодиодном индикаторе
Питание	автономное, от встроенного элемента питания
Средний срок службы от одного элемента питания	не менее 12 лет
Класс пыле- и влагозащиты	IP64
Температурный диапазон	рабочий -60…+60 ºС*, хранения - 60…+60 ºС
Присоединительные размеры	внутренняя резьба головки верхней части токоведущего стержня М10, наружная резьба нижней части токоведущего стержня М10
Габариты (со стержнем) (ВхШхГ)	155 х 150 х 76 мм
Габариты в упаковке	230х200х110 мм
Масса нетто	1 кг
Масса брутто	1,2 кг

* - рабочий температурный диапазон определен по результатам заводских испытаний.

Комплект поставки ИТУС-1

№	Наименование	Количество
1	Прибор контроля состояния ОПН ИТУС-1	1
2	Болт М10х20	1
3	Гайка М10	3
4	Шайба М10	3
5	Шайба-гровер d10	2
6	Руководство по эксплуатации	1
