ОПН-датчик-2 — беспроводной датчик контроля технического состояния ОПН с рабочим напряжением 110-500 кВ (синий, с подсчетом импульсов тока)
Код товара: 49882-
Является модификацией ОПН-датчик
-
Производитель
Назначение беспроводного датчика контроля технического состояния ОПН с рабочим напряжением 110-500 кВ ОПН-датчик:
Беспроводные системы мониторинга серии ОПН-Датчик предназначены для диагностики и контроля технического состояния высоковольтных ограничителей перенапряжений (ОПН) с рабочим напряжением 110÷500 кВ в режиме мониторинга.
Разработаны и производятся три модификации таких систем, имеющие одинаковое конструктивное исполнение, но различающихся своими функциональными возможностями и организацией питания встроенной электроники.
Основной диагностической функцией для всех трех модификаций систем мониторинга ОПН-Датчик является измерение величины и гармонический анализ тока утечки, измеряемый в процессе эксплуатации ОПН.
При помощи встроенного микропроцессора контролируется величина действующего значения тока утечки ограничителя перенапряжений, производится разделение полного тока на активную и емкостную составляющие.
Для уточнения параметров текущего технического состояния ограничителя перенапряжений в датчике проводится анализ гармонического состава тока утечки, особое внимание обращается на параметры первой, третьей и пятой гармоник промышленной частоты.
На основании комплексного анализа этих параметров в системе мониторинга марки ОПН-Датчик рассчитывается текущее техническое состояние ограничителя перенапряжений, определяется соответствие его текущих эксплуатационных характеристик приложенному рабочему напряжению.
Особенности базовой системы ОПН-Датчик-1:
Система мониторинга ограничителей перенапряжений ОПН-Датчик-1 оснащена только базовой диагностической функцией контроля и анализа технического состояния ОПН по параметрам тока утечки.
Для передачи информации о техническом состоянии контролируемого ограничителя перенапряжения в ОПН-Датчик-1 используется встроенный модуль беспроводной связи марки Bluetooth. При помощи этого модуля возможна передача информации о техническом состоянии контролируемого ограничителя перенапряжений на расстояние до 100 метров.
Прием информации от системы ОПН-Датчик-1 может также производиться эксплуатационным персоналом во время плановых обходов оборудования подстанции. Для этого используется смартфон или планшет с беспроводным интерфейсом связи Bluetooth.
Для сбора информации о состоянии контролируемых ограничителей перенапряжения от систем мониторинга ОПН-Датчик-1 и передачи её в единую АСУ-ТП подстанции может быть использован приемник WDM.Он устанавливается на подстанции и может собирать информацию от всех ОПН-Датчиков-1 в радиусе нескольких десятков метров. Подключение WDM к системе АСУ-ТП производится кабелем питания и медной витой парой интерфейса RS-485.
Второй особенностью системы мониторинга ОПН-Датчик-1 является использование внутренней батареи длительного срока эксплуатации до 25 лет, поэтому у датчика полностью отсутствуют внешние подключения. Для контроля эксплуатационного ресурса батареи ее текущее напряжение регистрируется при каждом замере и передается в систему мониторинга вместе с текущими параметрами ОПН.
Особенности беспроводного датчика ОПН-Датчик-2 с контролем поглощенной энергии
В тех случаях, когда для обслуживающего персонала наряду со знанием текущего технического состояния важным является знание остаточного ресурса ограничителя перенапряжений необходимо использовать систему мониторинга марки ОПН-Датчик-2.
Эта комплексная система обладает расширенными диагностическими возможностями. Наряду с контролем и анализом спектрального состава тока утечки ОПН-Датчик-2 позволяет регистрировать и суммировать полную энергию импульсных токов, поглощенных контролируемым ограничителем перенапряжений.
Импульсы тока в системе мониторинга регистрируются в четырех амплитудных диапазонах: до 1 кА, до 5 кА, до 10 кА и более 10 кА. Энергия всех зарегистрированных импульсных токов суммируется, и полученное значение сравнивается с допустимым паспортным значением для каждого ОПН. Это позволяет корректно оценивать остаточный ресурс ограничителя перенапряжений.

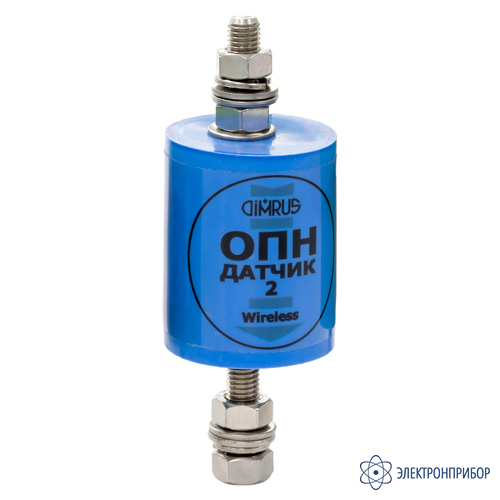

Комплексная система мониторинга марки ОПН-Датчик-2 имеет одинаковые габариты со стандартным устройством ОПН-Датчик-1, а внешне отличается от него только цветом герметичного силиконового корпуса – он синий, по сравнению с зеленым корпусом ОПН-Датчик-1.
Система ОПН-Датчик-2 также использует беспроводной канал передачи информации Bluetooth и встроенную батарею питания долгого срока эксплуатации.
Особенности беспроводного датчика ОПН-Датчик-3 с питанием от солнечной панели:
Модифицированная версия системы мониторинга ограничителей перенапряжения марки ОПН-Датчик-3 обладает функциональными диагностическими возможностями системы ОПН-Датчик-2, но для питания встроенной электроники датчика используется небольшая солнечная панель и встроенный накопитель энергии.
В условиях даже облачной погоды полная зарядка внутреннего накопителя энергии ОПН-Датчик-3 происходит максимум за 6-8 часов. Полного заряда встроенного накопителя хватает для автономной работы системы ОПН-Датчик-3 в течение 6 суток.
Вторым важным отличием ОПН-Датчик-3 является передача информации в систему АСУ-ТП с использованием беспроводного интерфейса связи марки LoRaWAN.
Достоинством беспроводного интерфейса LoRaWAN, по сравнению с интерфейсом Bluetooth, является увеличенная дальность передачи информации, достигающая несколько километров. Это позволяет, установив только один стандартный приемник системы LoRaWAN непосредственно в помещении подстанции, с его помощью собирать информацию о состоянии всех ограничителей перенапряжения, распределенных по территории подстанции.
Приемник LoRa является универсальным, с его помощью можно собирать информацию от других датчиков технологических параметров на подстанции, оснащенных этим интерфейсом.
Конструкция и монтаж беспроводного датчика контроля технического состояния ОПН с рабочим напряжением 110-500 кВ ОПН-Датчик:
Система мониторинга марки ОПН-Датчик состоит из встроенного трансформаторного контроля датчика тока утечки, установленного на центральной шпильке М12, микропроцессорной платы обработки и встроенной в программное обеспечение экспертной системы, предназначенной для оценки технического состояния ограничителей перенапряжений.
В состав электроники устройства ОПН-Датчик также входит модуль беспроводной передачи информации (Bluetooth или LoRa), автономная батарея питания долгого срока эксплуатации, или солнечная панель с встроенным накопителем энергии.
Конструктивно все элементы системы устройства размещены и залиты герметиком в цилиндрическом защитном корпусе из силикона. Такое герметичное конструктивное исполнение позволяет системе мониторинга марки ОПН-Датчик надежно контролировать техническое состояние ограничителя перенапряжений в самых тяжелых условиях эксплуатации.
ОПН-Датчик устанавливается в разрыв проводника цепи заземления высоковольтного ОПН и измеряет ток утечки во всех режимах работы ограничителей перенапряжений, а также контролирует полную энергию, поглощенную ОПН.
За счет полного отсутствия внешних проводных коммуникаций и использования герметичного силиконового корпуса система мониторинга и контроля технического состояния ОПН не нуждается в обслуживании в течение всего срока эксплуатации.
-
-
Технические характеристики беспроводного датчика контроля технического состояния ОПН с рабочим напряжением 110-500 кВ ОПН-датчик:
Параметр Значение Измеряемый ток, мА 0,1 ÷ 10,0 Точность измерения тока, % 5 Время между замерами, мин 1 Диапазон рабочих температура, °C -40 ÷ +60 Размеры датчика, (LхD), мм 70х60 Длина шпильки датчика, мм 170 Масса датчика, г 500 -
Комплект поставки ОПН-датчик-2
№ Наименование Количество 1 Беспроводной датчик контроля технического состояния ОПН с рабочим напряжением 110-500 кВ (синий, с подсчетом импульсов тока) ОПН-датчик-2 1 -
