OPN-Monitor — система мониторинга состояния ограничителей перенапряжений
Код товара: 23477-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
46625-11 до 21.03.2026
-
Производитель
Выпускается в двух исполнениях: в шкафу и без шкафа.
Назначение системы мониторинга состояния ограничителей перенапряжений OPN-Monitor:
Система OPN-Monitor предназначена для организации мониторинга технического состояния высоковольтных ограничителей перенапряжений (ОПН). Контроль технического состояния ОПН осуществляется по величине тока проводимости, его гармоническому составу, и мощности импульсов, прошедших через ОПН.

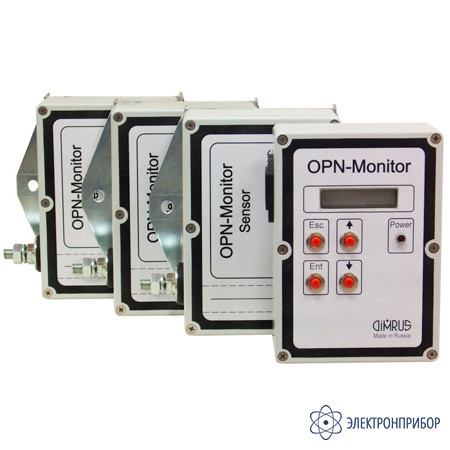

На трехфазной группе ОПН в цепях заземления монтируются три датчика марки OPN-Sensor. Для трех первичных датчиков используется один центральный модуль мониторинга марки OPN-Monitor.
Центральный модуль соединяется с датчиками при помощи кабелей, по которым производится обмен информацией и подача напряжения питания.
Оценка технического состояния ОПН производится комплексно при помощи встроенных в систему алгоритмов. В качестве исходной информации используются технические и эксплуатационные параметры, отражающие текущее состояние каждого ограничителя перенапряжения:
- Общее количество грозовых и коммутационных импульсов перенапряжений, прошедших через ОПН. Все регистрируемые импульсы по величине максимальной амплитуды тока разбиты на 4 диапазона;
- Полный ток проводимости ОПН, протекающий через ОПН при текущем значении напряжения и температуры окружающей среды;
- Соотношение амплитуд 1, 3 и 5 гармоник полного тока утечки;
- Соотношение амплитуд 1 и 3 гармоники активной составляющей тока проводимости ОПН;
- Температура окружающей среды.
Описание системы мониторинга состояния ограничителей перенапряжений OPN-Monitor:

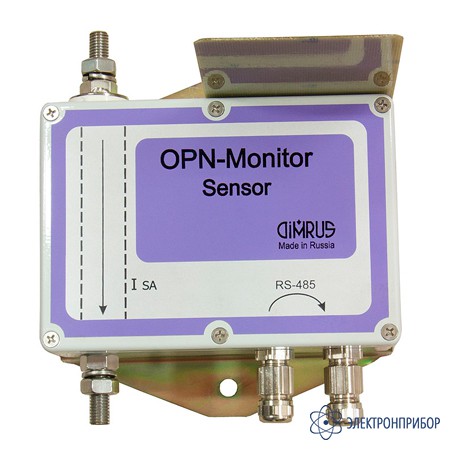

Источником информации о состоянии ОПН служат датчики OPN-Sensor, которые устанавливаются в разрыв цепи заземления ограничителя. По своему климатическому исполнению датчики допускают наружную установку рядом с ОПН. Внутри датчика при помощи встроенного микропроцессора производится постоянный контроль тока проводимости и количества срабатываний ОПН с определением амплитуды тока, прошедшего по цепи заземления. При регистрации каждого импульса, прошедшего через ОПН, в памяти датчика сохраняется дата и время срабатывания протекания импульса, амплитуда импульса, приведенная к одному из 4 диапазонов.
Каждый датчик системы OPN-Monitor является минимальной ячейкой системы мониторинга ОПН. С его помощью производится измерение необходимых первичных параметров, анализ и хранение информации о техническом состоянии ОПН.
Центральный модуль системы OPN-Monitor служит для сбора информации от датчиков и передачи ее в систему АСУ-ТП предприятия. Благодаря наличию центрального модуля отпадает необходимость участия персонала в «ручном» сборе информации о текущем состоянии ОПН. Центральный модуль системы OPN-Monitor позволяет не только собирать информацию, но и осуществлять управление работой всех первичных датчиков системы.
Центральный модуль системы OPN-Monitor имеет встроенные экран и клавиатуру. При помощи этих элементов обеспечивается прямой доступ к внутренним настройкам параметров системы. При помощи центрального модуля можно просматривать текущую информацию по всем контролируемым ОПН. Связь центрального модуля системы с переносным компьютером может быть осуществлена при помощи интерфейса USB.
Центральный модуль также обеспечивает подачу гальванически изолированного питания в каждый датчик контроля ОПН. Благодаря наличию в приборе гальванически изолированного питания датчиков повышается помехоустойчивость работы всей системы мониторинга.
Передача информации в системы верхнего уровня и удаленная настройка параметров функционирования системы производится через интерфейс RS-485. Для уменьшения общих затрат на прокладку линий связи на территории подстанции обмен информацией центрального модуля OPN-Monitor с системой АСУ-ТП может осуществляться по радиоканалу.
-
-
Технические характеристики системы мониторинга состояния ограничителей перенапряжений OPN-Monitor:
Параметр Значение Количество ОПН, контролируемых одной системой до 4 Рабочее напряжение ОПН, кВ 110 ÷ 750 Диапазон измерения полного тока утечки, амплитуда, мкА 10 ÷ 2000 Минимальный порог счета импульсов (8/20мкс), А 100 Интерфейс связи с АСУ-ТП RS-485 Интерфейс связи с переносным компьютером USB Напряжение питания, В AC/DC 120 ÷ 370 Потребляемая мощность, Вт не более 10 Диапазон рабочих температур, °C -40 ÷ +70 Габаритные размеры прибора и датчика, мм 171 * 121 * 55 -
Комплект поставки OPN-Monitor
№ Наименование Количество 1 Центральный модуль OPN-Monitor 1 2 Датчик OPN-Monitor 3 3 Кабель STP 2PR 24AWG, 45 м 1 4 Формуляр 1 5 Методика поверки 1 6 Руководство по эксплуатации 1 -
