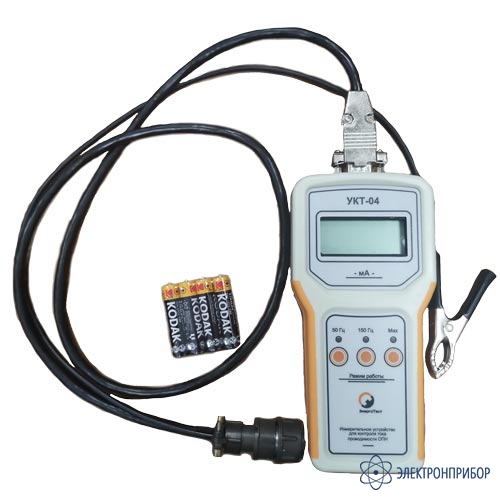

УКТ-04 — измерительное устройство для контроля тока проводимости ОПН

Код товара: 54074
    • Гарантия

      1 год

    Назначение измерительного устройства для контроля тока проводимости ОПН УКТ-04:

    Устройство УКТ-04 предназначено для измерения параметров тока проводимости ОПН под рабочим напряжением: действующих значений гармонических составляющих 50 Гц, 150 Гц и максимального значения тока. Данные измерения необходимы для контроля технического состояния и входят в обязательный объем испытаний ОПН, предусмотренный в эксплуатации. Устройство соответствует техническим условиям ТУ 4221-003-47176574-2014.

  • Технические характеристики измерительного устройства для контроля тока проводимости ОПН УКТ-04:

    Параметр Значение
    Селективные режимы работы "50 Гц" или "150 Гц" Измерение действующих значений первой (50 Гц) или третьей (150 Гц) гармонических составляющих тока проводимости, в режиме работы «Мах» - максимальное значение тока проводимости в полосе частот: 50-500 Гц
    Диапазон измеряемых токов
    Режим "50 Гц" 0,1 - 5 мА
    Режим "150 Гц" 0,1 - 5 мА
    Режим "Мах" 0,3 - 7,5 мА
    Предел допускаемой основной погрешности измерения
    Режим "50 Гц" Не более 6%
    Режим "150 Гц" Не более 6%
    Режим "Мах" Не более 10%
    Номинальная полоса частот в селективных режимах работы
    Режим "50 Гц" 49 - 51 Гц
    Режим "150 Гц" 147 - 153 Гц
    Время измерения
    Режим "50 Гц" Не более 1,5 с
    Режим "150 Гц" Не более 1,5 с
    Режим "Мах" Не более 5 с
    Общие характеристики
    Рабочие условия эксплуатации пульта От 0 до + 40 °С, при относительной влажности до 90%
    Рабочие условия эксплуатации датчика От -45 до + 45 °С, при относительной влажности до 98%
    Нормальные условия эксплуатации От 20±10 °С, при относительной влажности 65±30%
    Воздействие внешних электрических и магнитных полей 50 Гц с уровнем напряженности электрического поля до 20 кВ/м;
    напряженности магнитного поля до 20 А/м
    Протекание разрядного тока ОПН (импульс 8/20 мкс) Амплитудой до 20 кА
    Дополнительная погрешность измерения, связанная с воздействием электрических и магнитных полей 50 Гц на датчик Устройства в режимах «50 Гц», «150 Гц» и «Мах» Не более 5%
    Питание пульта Автономное 6 В (4 батареи типа "А316"), ток потребления не более 20 мА
    Габаритные размеры пульта, мм 175 x 85 x 35
    Габаритные размеры датчика, мм 105 x 70
    Масса пульта, кг Не более 0,5
    Масса датчика, кг Не более 1 кг
  • Комплект поставки УКТ-04

    Наименование Количество
    1 Измерительное устройство для контроля тока проводимости ОПН УКТ-04 1
    2 Соединительный кабель 1
    3 Руководство по эксплуатации 1
    4 Сертификат о калибровке 1
