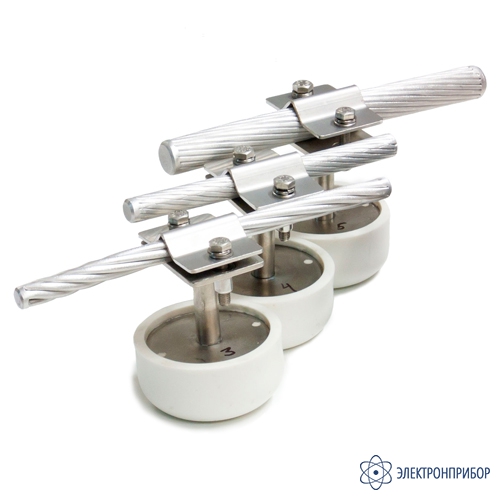

WDM-T (WTS) — беспроводный датчик контроля температуры

Код товара: 47403

  • Назначение беспроводного датчика контроля температуры WDM-T (WTS):

    Беспроводные датчики марки WTS предназначены для контактного измерения температуры проводов ЛЭП. Датчики этого типа монтируются непосредственно на проводах линии в районе подстанции в зоне прямой радиосвязи с приемником WDM.

    Результаты измерений передаются датчиком по радиоканалу с использованием протокола Bluetooth. Для повышения надежности передачи данных датчик WTS необходимо монтировать торцевой наружной поверхностью в сторону приемника, не допуская паразитного экранирования внутренней антенны проводом ЛЭП.

    Беспроводный датчик включает в себя датчик температуры и универсальную электронную плату в защитном корпусе. Все элементы конструкции датчика изготовлены из нержавеющей стали, а антенна передатчика защищена силиконовым колпаком.

    Для питания электроники датчика используется встроенная батарея, рассчитанная на длительный срок службы, поэтому датчик может эксплуатироваться без обслуживания весь срок эксплуатации. При интервале времени между замерами температуры проводов в 5 минут срок службы батареи составляет не менее 20 лет.

    Для удобства эксплуатации датчика текущее значение напряжения внутренней батареи постоянно контролируется и передается в систему мониторинга вместе со значением температуры проводов.

    Описание системы контроля температуры проводов ЛЭП WDM-T:

    Система WDM-T предназначена для дистанционного контроля температуры высоковольтного оборудования, находящегося под напряжением:

    • провода высоковольтных ЛЭП;
    • концевые и соединительные кабельные муфты;
    • измерительные трансформаторы ТТ и ТН;
    • ограничители перенапряжений.

    Система марки WDM-T (Wireless Diagnostic Monitor - Temperature) предназначена для дистанционного измерения температуры оборудования, для которого невозможно использовать проводные датчики измерения температуры с соединительными кабелями.

    Система WDM-T состоит из трех (и более) автономных датчиков контроля температуры WTS, смонтированных на проводах ЛЭП, и одного блока приемника - концентратора информации WDM, установленного на земле.

  • Технические характеристики беспроводного датчика контроля температуры WDM-T (WTS):

    Параметр Значение
    Измеряемая температура, град -50 ÷ +150
    Точность измерения, град ±1
    Время между замерами, мин 5
    Диапазон рабочих температур, град -40 ÷ +85
    Время работы от батареи, лет 20
    Размеры датчика, (L*D) мм 70 * 60
    Масса датчика, грамм 500

  • Комплект поставки WDM-T (WTS)

    № Наименование Количество
    1 Беспроводный датчик контроля температуры WDM-T (WTS) 1
