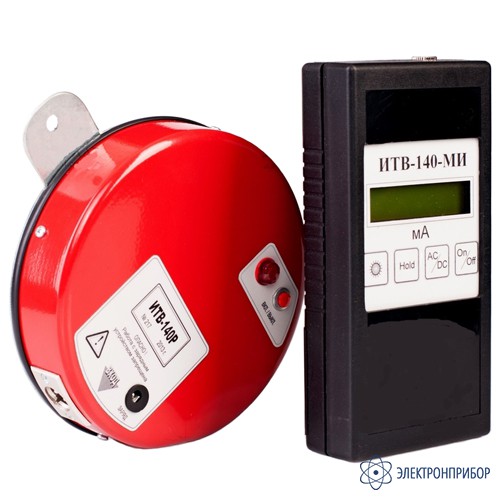

ИТВ-140Р-30 (без конденсатора) — измеритель постоянного и переменного тока

Код товара: 36282
  • Является модификацией ИТВ-140Р

    Описание измерителя постоянного и переменного тока ИТВ-140Р:

    Измерители постоянного и переменного тока высокопотенциальные ИТВ-140Р предназначены для измерения постоянного и переменного синусоидального тока частотой 50-60 Гц величиной до 3 мА ИТВ-140Р-3, 9 мА ИТВ-140Р-9 и 30 мА ИТВ-140Р-30 в цепях, находящихся под потенциалом до 140 кВ.

    Особенностью измерителей ИТВ-140Р является отсутствие гальванической связи между высокопотенциальной измерительной и низкопотенциальной индикаторной цепями, что обеспечивает полную безопасность эксплуатации.

    Измерители ИТВ-140Р предназначены для эксплуатации в составе испытательных установок внутри помещений в диапазоне температур от +5°С до +40°С, относительной влажности окружающего воздуха до 90% при 25°С и давлении от 630 до 800 мм рт. ст.

    На месте установки не допускается тряска, вибрации, наличие в воздухе паров агрессивных жидкостей (кислот, щелочей и прочие).

    Изделие может эксплуатироваться одним оператором из числа лиц электротехнического персонала, имеющих допуск на проведение работ в установках с напряжением свыше 1000 В.

    Исполнение измерителей ИТВ-140Р соответствует группе 3 приборов по ГОСТ 22261.

  • Технические характеристики измерителя постоянного и переменного тока ИТВ-140Р-30 (без конденсатора):

    Параметр Значение
    Рабочий диапазон измеряемых токов, мА 0,10 – 30,00
    Входное сопротивление, Ом 23
    Предел абсолютной погрешности измерения в рабочем диапазоне измеряемых токов и температур 0,01∙ix + 5 е.м.р.,
    где, ix – величина измеряемого тока, мА; е.м.р. – единица младшего разряда.
    Дискретность отсчета, мА 0,001
    Быстродействие Два измерения в секунду
    Частотный диапазон радиоканала, МГц 845-945
    Количество частотных каналов 16
    Мощность передатчика, мВт 1
    Дальность радиосвязи (открытое пространство), м 5-10
    Продолжительностью перегрузки однократным импульсом тока, мс, не более 10 (амплитуда не более 150 А)
    Питание БВ и МИ От встроенных Ni-MH аккумуляторов размера АА напряжением 1,2 В и емкостью 2,1 А∙ч
    Напряжение питания, В 5
    Продолжительность непрерывной работы без подзарядки, ч, не менее 8
    Габаритные размеры блока высокопотенциального ИТВ-140Р-БВ, мм Диаметр 170х100
    Габаритные размеры модуля индикаторного ИТВ-140-МИ, мм 95х190х40
    Масса блока высокопотенциального ИТВ-140Р, кг 1
    Масса модуля индикаторного ИТВ-140-МИ, кг 0,5
    Срок службы изделия, лет 10

    ПРИМЕЧАНИЕ. Измерители измеряют среднее (средневыпрямленное) значение постоянного тока и действующее значение переменного тока частотой 50-60 Гц.

    Полоса пропускания на переменном токе, Гц - 0-1000.

  • Комплект поставки ИТВ-140Р-30 (без конденсатора)

    № Наименование Количество
    1 Блок высокопотенциальный ИТВ-140Р-30 (без конденсатора) 1
    2 Модуль индикаторный ИТВ-140-МИ 1
