УПКП-200 — устройство прокола кабеля пиротехническое
Код товара: 32923-
-
Артикул
01930

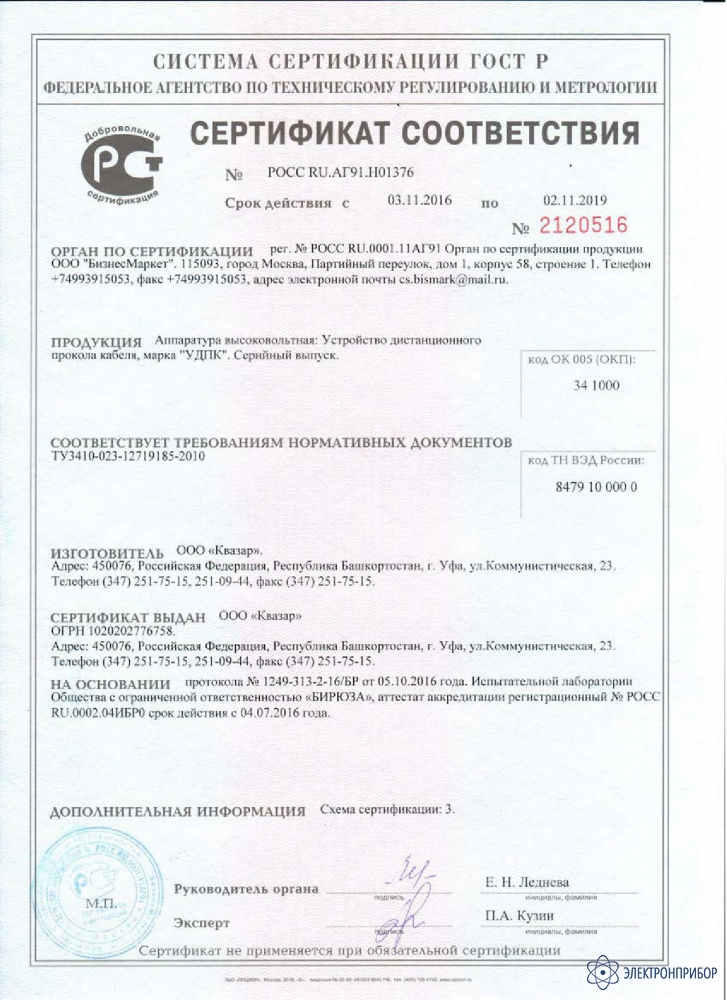

Сертификаты
Назначение устройства прокола кабеля пиротехнического УПКП-200:
Устройство прокола кабеля пиротехническое УПКП-200 предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле до 220 кВ перед его разрезкой, путем прокола кабеля по диаметру и замыкания жилы на землю, с целью предотвращения возможности поражения персонала электрическим током.
Устройство позволяет производить прокол кабелей, находящихся в любом пространственном положении, проложенных в любых условиях (в коллекторах, траншеях, кабельных каналах, подвальных помещениях и т.п.), при минимальном доступе, когда зазор между кабелями не менее 30 мм и расстояние между осями не менее 300 мм.
Действие УПКП-200 основано на использовании энергии пороховых газов. В качестве источников энергии применяются монтажные патроны МПУ-3 с энергией порохового заряда не менее 2720Дж. Прокол кабеля осуществляется за один выстрел.
Комплект УДУПК-200 имеет небольшой вес и габаритные размеры и автономное питание от гальванических элементов. Управление и контроль может осуществляться как от пульта ПР, так и непосредственно устройством исполнительным УИ (при опробовании). Радиосвязь между устройствами комплекта осуществляется по двухстороннему защищенному протоколу и позволяет пользоваться комплектом даже в условиях интенсивных промышленных помех. Состояние контактного датчика окончания прокола передаются как по радиоканалу, так и дублируется визуально ярким световым сигналом маячка на устройстве исполнительном.
Каждое устройство работает на своей частоте диапазона и имеет уникальный идентификационный номер (один для каждого комплекта). Возможна одновременная работа нескольких комплектов устройства в непосредственной близости.
-
-
Технические характеристики устройства прокола кабеля пиротехнического УПКП-1200:
Параметр Значение Технические характеристики УПКП Минимальный наружный диаметр кабеля, мм 50 Максимальный наружный диаметр кабеля, мм 200 Габариты футляра, мм 650х355х180 Масса, кг 28 Рабочий диапазон температур, °С от -25 до +45 при относительной влажности до 98% Технические характеристики силовой части устройства Габариты, мм 75х250х600 Масса устройства (хомут, плита, ствол, спусковой механизм), кг 8,0 Масса заземления (кабели, штыри), кг 3,2 Масса электронной части (ПУ, БИ, датчик) 0,6 Масса экстрактора 2 Масса ящика с ЗИП, упаковкой, треногой 15 ИТОГО масса 28,8 Технические характеристики устройства дистанционного управления проколом кабеля УДУПК Состав УДУПК пульт управления (ПУ), блок индикации (БИ) Дальность устойчивой двухсторонней радиосвязи между ПУ и БИ в условиях прямой видимости, м, не менее 150 Конструктивное исполнение IP65 (IEC529) Диапазон частот устойчивой радиосвязи при мощности передатчиков не выше, мВт 7 Диапазон частот устойчивой радиосвязи с использованием частотной модуляции, МГц 433 Технические характеристики пульта управления Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии световая, звуковая Питание щелочной гальванический элемент типа «Крона» (6F22) Непрерывное время работы от одного элемента не менее 10 часов Габаритные размеры, мм 140х70х25 Масса с элементом питания, не более, кг 0,2 Технические характеристики блока индикации Состав блока индикации прибор, датчик Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии световая, звуковая Индикация окончания пробоя кабеля на двух гранях корпуса прибора установлены импульсные сверхъяркие (3кд) светодиодные маячки для индикации окончания пробоя кабеля. Угол обзора каждого маячка 120° Рабочие положение: лежачее блок устанавливается на ножки дна корпуса Рабочие положение: вертикальное блок устанавливается на треногу с торца корпуса Питание от трех «пальчиковых» гальванических элемента (АА) Непрерывное время работы от одного комплекта элементов не менее 20 часов (в режиме связи) Габаритные размеры, мм 200х80х80 Масса с элементами питания, кг, не более 0,5 Длина соединительного провода для подключения датчика к прибору БИ, м 2 Габаритные размеры выключателя, мм 70х50х20 Масса, кг, не более 0,05 Технические характеристики экстрактора Габариты (со снятыми рукоятками воротка), мм 75х75х250 Масса устройства, кг, не более 2,5 Величина хода, мм, не менее 90 -

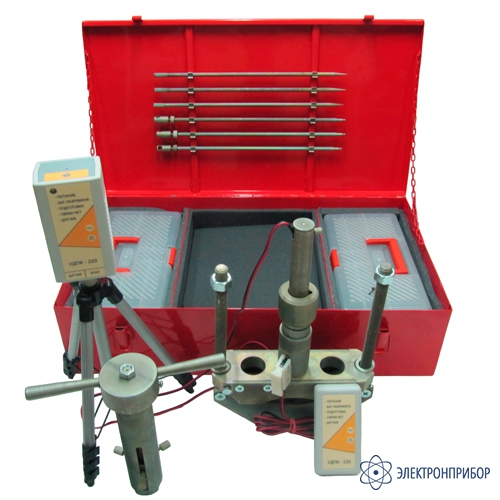

Комплект поставки УПКП-200
№ Наименование Количество 1 Силовая часть устройства УПКП-200 1 2 Устройство дистанционного управления проколом кабеля УДУПК 1 3 Экстрактор 1 4 Штырь заземления 3 5 Извлекатель гильзы 1 6 Провод заземления 1 7 Перемычки провода заземления 3 8 Отвертка РН1 1 9 Ёрш 1 10 Масленка 1 11 Ключ гаечный S=13 1 12 Ключ гаечный S=30 1 13 Запасной пробойник 2 14 Запасной боек 1 15 Футляр 1 16 Паспорт 1 -
