Спрут — раскрепляющее устройство

Описание раскрепляющего устройства Спрут:

При выполнении работ на воздушных линиях электропередачи (ВЛ), если устойчивость опоры вызывает сомнения, необходимо её укрепить с помощью раскрепляющего устройства («Межотраслевые правила по охране труда при эксплуатации электроустановок» согласно п. 4.15.5).

Для укрепления деревянных и железобетонных опор используется комплект раскрепляющий Спрут.

Устройство раскрепляющее Спрут разрабатывалось с учетом технологических особенностей и современных требований к выполнению работ, связанных с подъемом работника на опору. Вместе с устройством раскрепляющим потребитель приобретает безопасную и эффективную технологию укрепления опоры. При разработке устройств раскрепляющих Спрут учитывались многочисленные пожелания специалистов:

При разработке устройств раскрепляющих Спрут учитывались многочисленные пожелания специалистов:

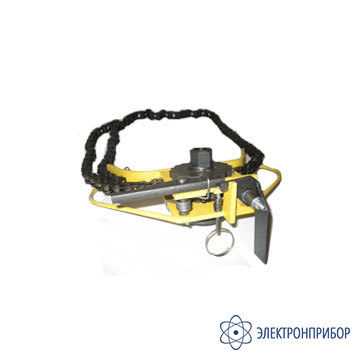

• Фиксация опоры осуществляется работником с земли цепным захватом с помощью сборной штанги. Фиксация захвата производится автоматически вместе с затяжкой цепи. После фиксации захвата штанга убирается;
• Цепной захват позволяет плотно охватывать (фиксировать) опоры любого по форме сечения (круг, прямоугольник, многогранник и прочее). Разрывное усилие цепи не менее 2800 кгс. Масса цепного захвата не превышает 2,8 кг, что значительно меньше, чем у аналогов. Малая масса захвата позволяет при необходимости выполнять работу по его подъему и фиксации одному члену бригады с земли с помощью сборной штанги;
• Выходной вал цепного захвата имеет вид шестигранника на 22 мм, что позволяет использовать цепной захват (вместе с гаечным ключом на 22 мм) в качестве временного бандажа при ремонтных работах и в других случаях.
• Натяжка тросов производится талрепами;
• Имеется сменная направляющая для забивания и извлечения якорей с помощью бойка, засыпаемого стальной или чугунной дробью. При этом нет необходимости применять кувалду, что снижает вероятный травматизм;
• Имеется опыт использования комплекта раскрепляющего для валки деревьев (опор) при расчистке трасс ВЛ.

В 2017 году совместно со специалистами "Роснефть" разработано якорное устройство шнекового (винтового) типа для слабонесущих грунтов. Данные якорные устройства успешно испытаны в г. Нягань, Тюменская область (филиал "Роснефти").

В связи с этим поставляется несколько вариантов комплектов раскрепляющего устройства Спрут:

• Комплект раскрепляющий Спрут (в футляре) — базовый с якорными устройствами лемешного типа. Применяется для плотных и средней плотности грунтов. Состав: цепной захват -1 шт., тросовая растяжка - 3 шт., якорное устройство лемешного типа - 3 шт., сборная штанга - 1 шт., футляр для транспортировки и хранения (деревянный или металлический) - 1 шт. Позволяет раскреплять опоры ЛЭП, линии связи для предотвращения падения опоры при выполнении работ. Рассчитано для опор (бетонная, деревянная, стальная) линий 0,4 - 10 кВ любой по форме сечения (круг, прямоугольник и прочее).
• Комплект раскрепляющий Спрут (в чехле) —с якорными устройствами лемешного типа. Применяется для плотных и средней плотности грунтов. Состав: цепной захват -1 шт., тросовая растяжка - 3 шт., якорное устройство лемешного типа - 3 шт., сборная штанга - 1 шт., брезентовый чехол для транспортировки и хранения - 1 шт.
• Комплект раскрепляющий Спрут (в футляре) — с якорными устройствами шнекового типа. Применяется для слабонесущих грунтов (болотистых). Состав: цепной захват -1 шт., тросовая растяжка - 3 шт., якорное устройство шнекового типа - 3 шт., сборная штанга - 1 шт., футляр для транспортировки и хранения - 1 шт.

Отличие следующих модификаций раскрепляющего устройства Спрут в том, что в них применяется цепной захват иной конструкции, позволяющий более плотно обхватить опору с небольшим диаметром. Применяется на опорах с диаметром обхвата не более 250 мм:

• Комплект раскрепляющий Спрут (для опор с малым диаметром сечения, в футляре) — комплект раскрепляющий с якорными устройствами лемешного типа для опор диаметром обхвата не более 250 мм. Применяется для плотных и средней плотности грунтов. Состав: цепной захват -1 шт., тросовая растяжка - 3 шт., якорное устройство лемешного типа - 3 шт., сборная штанга - 1 шт., отрезок резиновой (ПВХ) трубки - 1 шт., футляр для транспортировки и хранения (деревянный или металлический) - 1 шт.
• Комплект раскрепляющий Спрут (для опор с малым диаметром сечения, для плотных и средней плотности грунтов, в чехле) — комплект раскрепляющий с якорными устройствами лемешного типа для опор диаметром обхвата не более 250 мм. Применяется для плотных и средней плотности грунтов. Состав: цепной захват -1 шт., тросовая растяжка - 3 шт., якорное устройство лемешного типа - 3 шт., сборная штанга - 1 шт., отрезок резиновой (ПВХ) трубки - 1 шт., брезентовый чехол для транспортировки и хранения - 1 шт.
• Комплект раскрепляющий Спрут (для опор с малым диаметром сечения, в футляре) — комплект раскрепляющий с якорными устройствами шнекового типа для опор диаметром обхвата не более 250 мм. Применяется для слабонесущих грунтов (болотистых). Состав: цепной захват -1 шт., тросовая растяжка - 3 шт., якорное устройство шнекового типа - 3 шт., сборная штанга - 1 шт., отрезок резиновой (ПВХ) трубки - 1 шт., футляр для транспортировки и хранения - 1 шт.

Комплект раскрепляющий Спрут с якорными устройствами лемешного типа при необходимости может быть укомплектован бойком с направляющей - для забивания и выбивания якорей.

В базовом исполнении в комплект раскрепляющий входят якорные устройства лемешного типа (забиваются в грунт) - 3 шт. Их рекомендуется применять на плотных и средней плотности грунтах, где обеспечивается натяжение растяжек с усилием - 500 кг/с (возможно применять по одному якорному устройству на одну растяжку). Учитывая, что преобладают плотные и средней плотности грунты, комплект раскрепляющий Спрут в базовом исполнении выпускается с якорными устройствами лемешного типа.

В условиях слабонесущих грунтов (песок, торф, заболоченная местность) якорные устройства лемешного типа могут не выдерживать необходимое усилие (500 кг/с), так как данные грунты рыхлые. Поэтому в данных условиях рекомендуется применять якорные устройства шнекового типа, по одному на растяжку.

На заболоченной местности рекомендуем применять даже по два якорных устройства шнекового типа на одну растяжку, объединенных между собой отрезком цепи длиной 1-2 м. Каждое якорное устройство шнекового типа оснащено отрезком цепи 1 м., который прикреплен к скобе данного устройства. Два отрезка можно соединить замком, который будет поставляться при покупке двух якорных устройств на одну растяжку.
