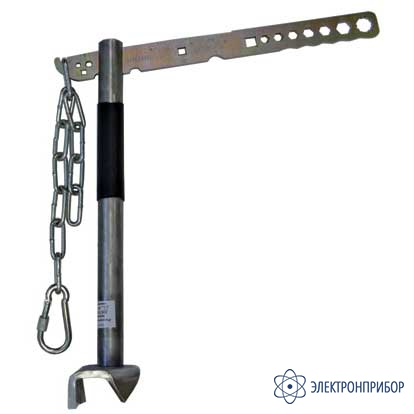

ДОСТАНТЕХ — приспособление для травмобезопасного извлечения грунтовых анкеров и переносных заземлителей
Код товара: 52010-
-
Производитель
-
Артикул
7308
Назначение приспособления для травмобезопасного извлечения грунтовых анкеров и переносных заземлителей ДОСТАНТЕХ:
Приспособление для травмобезопасного извлечения грунтовых анкеров и переносных заземлителей ДОСТАНТЕХ предназначено для травмобезопасного извлечения грунтовых анкеров, штыревых электродов, переносных заземлителей и других штырей.
Описание приспособления для травмобезопасного извлечения грунтовых анкеров и переносных заземлителей ДОСТАНТЕХ:
Приспособление содержит опорную стойку (1 на рисунке 1) с опорной плитой (2 на рисунке 1), многофункциональный рычаг (3 на рисунке 1), тяговую цепь (4 на рисунке 1) и захват (карабин) (5 на рисунке 1) для крепления к извлекаемому штырю.
Многофункциональный рычаг снабжен отверстиями и вырезами для захвата головок болтов, гаек, держателей сменных бит и т. п., что позволяет, в частности, использовать его в качестве гаечного ключа. На части боковой поверхности рычага (3 на рисунке 1) выполнена насечка, что позволяет применять его в качестве напильника, например, для зачистки контактной поверхности заземлителя от ржавчины. Трубчатая опорная стойка выполнена из алюминиевого сплава и снабжена опорной плитой площадью не менее 110 мм2 с противоскользящими уступами. Многофункциональный рычаг и тяговая цепь оцинкованы для защиты от коррозии.

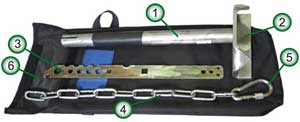

Рисунок 1. Внешний вид приспособления ДОСТАНТЕХ™ в транспортном положении:
1 — опорная стойка;
2 — опорная плита с противоскользящими уступами;
3 — рычаг;
4 — тяговая цепь;
5 — захват (карабин) для крепления к извлекаемому штырю;
6 — тканевый чехол
Рисунок 2. Внешний вид приспособления ДОСТАНТЕХ™ в рабочем положенииДля травмобезопасного извлечения грунтового анкера, переносного заземлителя следует извлечь приспособление ДОСТАНТЕХ™ из чехла и закрепить захват тяговой цепи на извлекаемом из грунта штыре. При наличии нескольких мест для закрепления захвата (нескольких отверстий) следует выбирать место, которое расположено как можно ближе к поверхности грунта.
При извлечении переносного заземлителя ОМТЕХ™ или анкера АНТЕХ™ производства ЗАО «Техношанс» карабин тяговой цепи следует закрепить в специальном отверстии на анкере или заземлителе.
При извлечении штырей (переносных заземлителей, заземляющих электродов и грунтовых анкеров) других производителей, тяговую цепь необходимо обернуть вокруг штыря ниже оголовка и зафиксировать в таком положении при помощи карабина, продев его в звено цепи.
Затем следует установить опорную стойку вдоль штыря параллельно его оси. Установить рычаг в прорезь в верхней части опорной стойки так, чтобы выемки в нижней части рычага легли на стенки трубчатой опорной стойки. Натянуть тяговую цепь и продеть в одно из верхних звеньев крюк на оконечности рычага. Надавить на рукоятку с усилием, достаточным для извлечения штыря из грунта, при этом тяговое усилие следует направлять параллельно оси штыря.
Рисунок 3. Схема извлечения анкера АНТЕХ™При извлечении штыря (например, грунтового анкера) в тяжелых условиях промерзшего грунта в случае длительного нахождения штыря в грунте и невозможности его извлечь одним приспособлением, следует использовать второе приспособление ДОСТАНТЕХ™. В этом случае извлечение штыря должны выполнять два человека. Тяговые усилия, создаваемые обоими приспособлениями, должны быть направлены так, чтобы результирующее тяговое усилие было направлено по оси стержня анкера или заземлителя.
-
-
Технические характеристики приспособления для травмобезопасного извлечения грунтовых анкеров и переносных заземлителей ДОСТАНТЕХ:
Параметр Значение Длина многофункционального рычага, мм, не менее 400 Площадь опорной плиты, мм2, не менее 110 Вес приспособления в чехле, мм, не более 1,7 Средний срок службы приспособления, лет 5 -
Комплект поставки ДОСТАНТЕХ
№ Наименование Количество 1 Приспособление для травмобезопасного извлечения грунтовых анкеров и переносных заземлителей ДОСТАНТЕХ 1 -
Совместимость с ДОСТАНТЕХ
