КУТЕХ — специальный инструмент для травмобезопасного погружения грунтовых анкеров и переносных заземлителей

Код товара: 52007

  • Назначение специального инструмента для травмобезопасного погружения грунтовых анкеров и переносных заземлителей КУТЕХ:

    Специальный инструмент для травмобезопасного погружения грунтовых анкеров и переносных заземлителей КУТЕХ предназначен для травмобезопасного погружения грунтовых анкеров, переносных заземлителей и штыревых электродов.

    Описание специального инструмента для травмобезопасного погружения грунтовых анкеров и переносных заземлителей КУТЕХ:

    Инструмент содержит корпус (1 на рисунке 1) с двумя рабочими ударными поверхностями (2 и 3 на рисунке 1), ручку (4 на рисунке 1), закрепленную в корпусе. Ручка снабжена рукояткой (5 на рисунке 1). Ударные поверхности корпуса инструмента выполнены вогнутыми (для отражения металлических осколков, образующихся в результате ударов по оголовку грунтового анкера или переносного заземлителя). Выемка на ударной поверхности (2 на рисунке 1) выполнена в форме боковой поверхности цилиндра с радиусом основания, соответствующим радиусу поверхности оголовья грунтовых анкеров АНТЕХ™ и переносных заземлителей ОМТЕХ™.

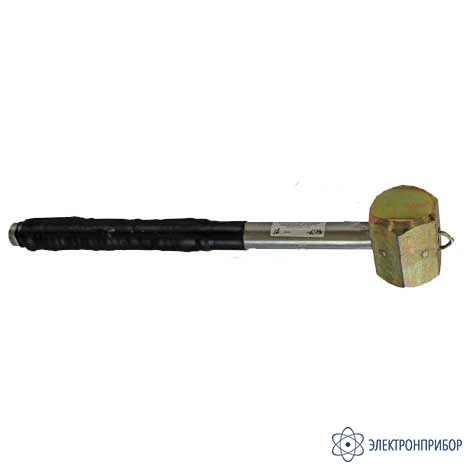

    Рисунок 1. Внешний вид специального инструмента КУТЕХ™

    Выемка на ударной поверхности выполнена конической (Рисунок 2), что обеспечивает лучшую адаптацию к цилиндрической форме оголовья изделий других производителей.

    Рисунок 2. Коническая выемка на ударной поверхности

    На краях рабочих поверхностей корпуса выполнены фаски для предотвращения образования острых частей наклепа. Корпус выполнен из вязкого металла, не образующего осколки при ударах, и оцинкован. Ручка выполнена из алюминиевого сплава (с деревянной ручки корпус при ударах может срываться), а соединение ручки и корпуса выполнено без использования сварки и сквозных отверстий, что обеспечивает безопасность и долговечность инструмента.

    Рукоятка выполнена с амортизирующим и термозащитным покрытием, обеспечивающим защиту от низких температур, вибраций и ударов.

    Корпус снабжен страховочной тягой диаметром не менее 5 мм, закрепленной на ручке и препятствующей отрыву корпуса от ручки. Часть страховочной тяги, выступающая из корпуса, образует петлю 6 для крепления инструмента с помощью карабина к поясному ремню работника.

    Вес инструмента — 3 кг, транспортная длина — 520 мм.

    Для установки в требуемом положении стержня грунтового анкера АНТЕХ™ или переносного заземлителя ОМТЕХ™ в начале погружения следует использовать шарнирно соединенный со стержнем защитный кожух-держатель, а удары по оголовку наносить, удерживая инструмент в одной руке. Затем, удерживая инструмент двумя руками за рукоятку, наносят одной из рабочих поверхностей удары по оголовку стержня до погружения его в грунт на требуемую глубину.

  • Комплект поставки КУТЕХ

    № Наименование Количество
    1 Специальный инструмент для травмобезопасного погружения грунтовых анкеров и переносных заземлителей КУТЕХ 1
