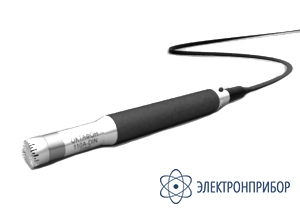

ОКТАФОН-110А-DIN — цифровой акустический преобразователь
Код товара: 70767-
Назначение цифрового акустического преобразователя ОКТАФОН-110А-DIN:
Цифровой преобразователь ОКТАФОН-110А-DIN – это полноценный шумомер-анализатор без индикатора. Он умещается в корпусе обычного микрофонного предусилителя и проводит измерения уровней звука и спектров звукового давления по первому классу точности.
Измеренные значения передаются в цифровом виде на выход преобразователей и могут быть представлены на экране индикаторных блоков семейства ЭКОФИЗИКА и ЭКОТЕРМИНАЛ. С помощью адаптеров телеметрии ЭКО-DIN-DOUT и ЭКО-DINx2 результаты измерений цифровых преобразователей могут быть переданы в компьютер.
При укомплектовании индикаторным блоком ЭКОФИЗИКА-D (входит в состав приборов ЭКОФИЗИКА, ЭКОФИЗИКА-110А, ЭКОФИЗИКА-110В, ЭКОТЕРМИНАЛ), цифровой преобразователь ОКТАФОН-110А-DIN превращается в шумомер-анализатор спектра ОКТАФОН-110.
-
-
Технические характеристики цифрового акустического преобразователя ОКТАФОН-110А-DIN:
Параметр Значение Технические характеристики в качестве шумомера в режиме ЭКОЗВУК-DIN Класс 1 по ГОСТ 17187-2010 (МЭК 61672-1) Частотные характеристики А, AU, C, Z Временные характеристики S, F, I, Пик, Leq, LE Диапазон измерений уровней звука (для микрофона 50 мВ/Па, 18 пФ) 39 - 139 дБА Технические характеристики в качестве анализатора спектра в режиме ЭКОЗВУК-DIN Октавные фильтры 31,5 Гц ... 16000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260) Третьоктавные фильтры 25 Гц ... 25000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260) Линейный диапазон не менее 100 дБ Технические характеристики в качестве узкополосного анализатора в режиме Микровольтметр-DIN Ширина селективной полосы BW (по уровню -3 дБ) выбирается вручную из набора:
1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 ГцОдновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц Автоматическая подстройка центральной частоты фильтра в пределах ±BW/2 Гц Пределы погрешности определения среднеквадратичного значения не более 1,5% (в диапазоне 50 Гц – 45000 Гц);
в диапазоне 30 Гц – 50 Гц - не более 5%Параметры БПФ Количество точек в окне анализа 1024 Объем выборки (в зависимости от диапазона анализа) от 375 до 96000 Количество усреднений (в зависимости от диапазона анализа) от 1 до 256 Количество линий БПФ, выводимых на индикатор 200 Величина перекрытия окон БПФ 87% Диапазон ZOOM от 4 до 32 Усреднение линейное, линейное с накоплением Временное окно модифицированное Flap-Top (ISO 18431) Габаритные размеры 140 х 16 х 16 мм Интерфейс DIN -
Комплект поставки ОКТАФОН-110А-DIN
№ Наименование Количество 1 Цифровой акустический преобразователь ОКТАФОН-110А-DIN 1 2 Руководство по эксплуатации 1 3 Паспорт 1 -
