ОКТАФОН-110А.IP — комплект цифрового акустического преобразователя (шумомера) с транслятором интерфейса DINIP и защитным кожухом для создания станций мониторинга шум

Код товара: 70809
  • Назначение комплекта цифрового акустического преобразователя (шумомера) с транслятором интерфейса DINIP и защитным кожухом для создания станций мониторинга шум ОКТАФОН-110А.IP:

    Комплект ОКТАФОН-110А.IP предназначен для создания пунктов контроля шума, обеспечивающих непрерывные измерения уровней звука и звукового давления и передачу измеряемых величин в компьютерную сеть или в Интернет. С комплектом предоставляется пакет программных средств (ОКТ-SDK) для написания собственных приложений.

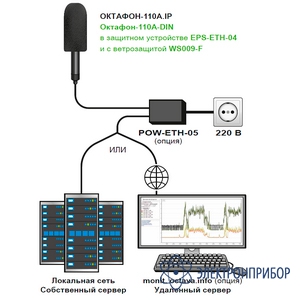

    Состав комплекта ОКТАФОН-110А.IP:

    • Цифровой преобразователь (шумомер) ОКТАФОН-110А в комплекте с влаго- пылезащитой и преобразователем интерфейса EPS-ETH-04 и ветрозащитой WS009-F (1 шт.) Обеспечивает измерение уровней звука и уровней звукового давления в октавных и третьоктавных полосах частот по первому классу согласно ГОСТ 17187-2010 (МЭК 61672) и ГОСТ Р 8.714-2010 (МЭК 61260).
    • OKT-SDK Пакет библиотек и документации для включения шумомера в инфраструктуру заказчика.

    Опции:

    • АК1000 Калибратор для проверки калибровки микрофонов;
    • Экотерминал Портативный измерительно-индикаторный блок для отладки работы шумомера в составе комплекса мониторинга;
    • Устройство для монтажа ETH для крепления на трубу диаметром 35 мм;
    • POW-ETH-05 Блок PoE-инжекторов для подключения, подачи питания и коммутации до 4 ОКТАФОН-110А;
    • Передача и сохранение данных на удаленном сервере monit.octava.info.

    Средства обеспечения работоспособности комплекта, предоставляемые конечным пользователем самостоятельно:

    • точка доступа в интернет и (или) в локальную сеть;
    • PoE-инжектор или сеть электропитания 220В AC;
    • коммутационные кабели (витая пара UTP-5e) и места их укладки;
    • технологические отверстия, штанги (штативы) для крепления шумомеров, боксы для оборудования.

    Функциональные возможности комплекта цифрового акустического преобразователя (шумомера) с транслятором интерфейса DINIP и защитным кожухом для создания станций мониторинга шум ОКТАФОН-110А.IP:

    • Непрерывное измерение уровней звука и звукового давления;
    • Передача данных в режиме реального времени;
    • Возможность интеграции в стороннюю инфраструктуру;
    • Влаго- пыле- ветрозащита;
    • Питание и передача данных по одному кабелю (витая пара UTP-5e) с технологией PoE;
    • Сохранение данных локально или на удаленный сервер monit.octava.info (опция).
  • Технические характеристики комплекта цифрового акустического преобразователя (шумомера) с транслятором интерфейса DINIP и защитным кожухом для создания станций мониторинга шум ОКТАФОН-110А.IP:

    Параметр Значение
    Технические характеристики цифрового преобразователя ОКТАФОН-110А-DIN
    Работа в качестве шумомера в режиме ЭКОЗВУК-DIN
    Класс 1 по ГОСТ 17187-2010 (МЭК 61672-1)
    Частотные характеристики А, AU, C, Z
    Временные характеристики S, F, I, Пик, Leq, LE
    Диапазон измерений уровней звука (для микрофона 50 мВ/Па, 18 пФ) 39 - 139 дБА
    Работа в качестве анализатора спектра в режиме ЭКОЗВУК-DIN
    Октавные фильтры 31,5 Гц ... 16000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
    Третьоктавные фильтры 25 Гц ... 25000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
    Линейный диапазон не менее 100 дБ
    Работа в качестве узкополосного анализатора в режиме Микровольтметр-DIN
    Ширина селективной полосы BW (по уровню -3 дБ) выбирается вручную из набора:
    1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 Гц
    Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц
    Автоматическая подстройка центральной частоты фильтра в пределах ±BW/2 Гц
    Пределы погрешности определения среднеквадратичного значения не более 1,5% (в диапазоне 50 Гц – 45000 Гц);
    в диапазоне 30 Гц – 50 Гц -  не более 5%
    Параметры БПФ
    Количество точек в окне анализа 1024
    Объем выборки (в зависимости от диапазона анализа) от 375 до 96000
    Количество усреднений (в зависимости от диапазона анализа) от 1 до 256
    Количество линий БПФ, выводимых на индикатор 200
    Величина перекрытия окон БПФ 87%
    Диапазон ZOOM от 4 до 32
    Усреднение линейное, линейное с накоплением
    Временное окно модифицированное Flap-Top (ISO 18431)
    Габаритные размеры 140 х 16 х 16 мм
    Интерфейс DIN
  • Комплект поставки ОКТАФОН-110А.IP

    Наименование Количество
    1 Цифровой акустический преобразователь ОКТАФОН-110А-DIN 1
    2 Комплект погодозащищенный для цифрового преобразователя EPS-ETH-04 1
    3 Ветрозащита для всепогодных микрофонов WS009-F 1
    4 Набор утилит, библиотек и описаний протоколов для работы с устройством в локальных сетях и сети интерет SDK 1
