9242 — вольтметр высокочастотный
Код товара: 31400-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
49046-20 до 23.12.2025
-
Производитель
Сертификаты
Назначение вольтметра высокочастотного 9242:
Вольтметр высокочастотный 9242 предназначен для измерений среднеквадратического значения высокочастотного (ВЧ) синусоидального напряжения в коаксиальных трактах и полосковых линиях.

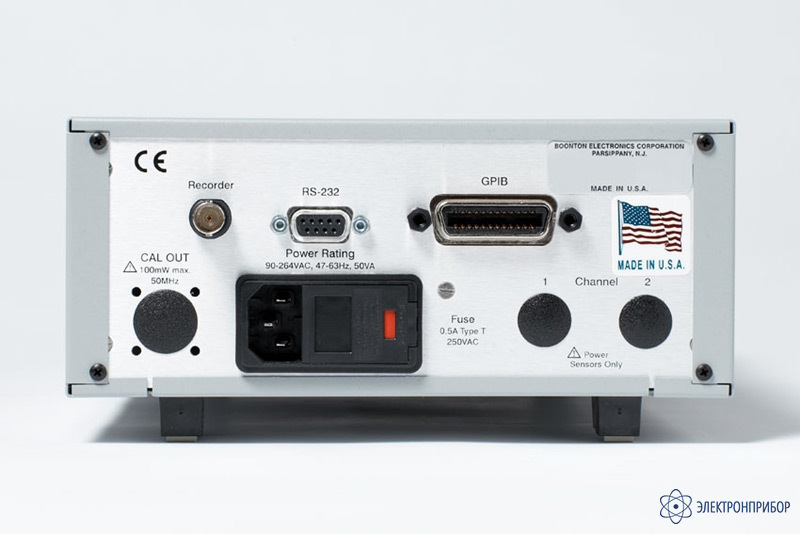

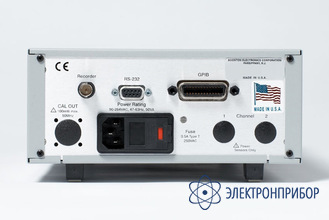

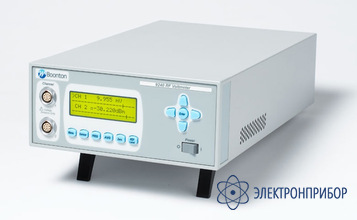

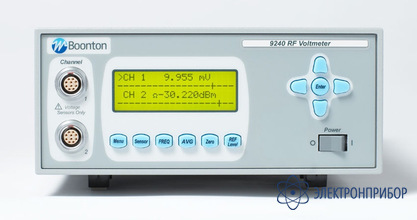

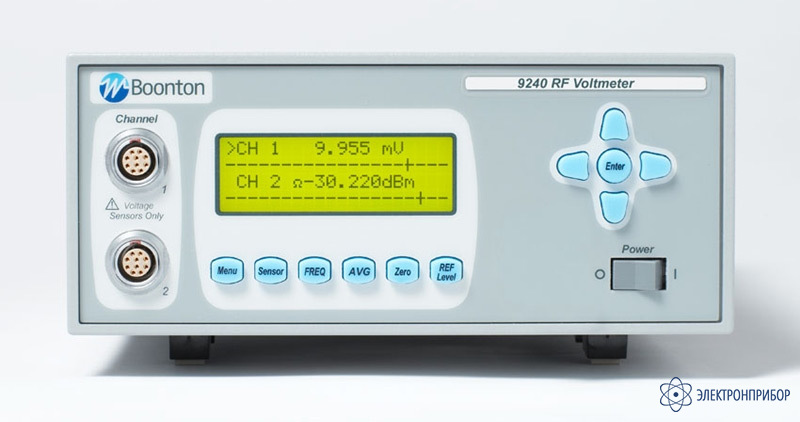

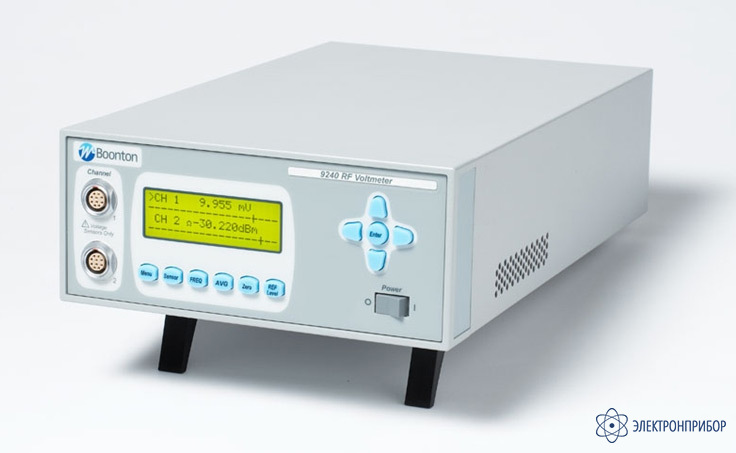

Конструктивно вольтметр 9242 состоит из измерительного блока и измерительных зондов. Измерительный блок выполнен в виде моноблока с цифровым дисплеем для индикации результатов измерений и разъемами для подключения к блоку измерительных зондов.
Измерительный блок модели 9242 имеет два канала для подключения измерительных зондов. Измерительные зонды выполнены в виде цилиндров с внешней резьбой по наружному проводнику и центральным планарным точечным контактом, что обеспечивает подключение к нему различных насадок: проходной нагрузки 50 Ом, делителя 100:1,измерительного тройника или щупа для измерений в нестандартизированных трактах.
Особенности вольтметра высокочастотного 9242:
- Диапазон частот от 10 Гц до 1,2 ГГц (в зависимости от типа пробника);
- Опциональный НЧ-пробник (для низкочастотных сигналов от 10 Гц до 100 МГц);
- Цифровая индикация, выход DC регистратора;
- Диапазон напряжений от 200 мкВ до 10 В (до 300 В (до 700 МГц) с делителем 1:100 - опция);
- Количество каналов: 2 канала;
- Погрешность 1…3 %;
- Измерение TrueRMS при напряжениях ниже 30 мВ;
- Интерфейс GPIB и RS-232.
-
-
Технические характеристики вольтметра высокочастотного 9242:
Параметр Значение Переменное напряжение Диапазон напряжений 200 мкВ…10 В 300 В с делителем 1:100 Предел измерения 1 мВ…10 В с шагом 1-3 Диапазон частот (со штатным пробником) Нормальная область: 10 кГц…1 МГц Рабочая область: 10 МГц… 1000 МГц (до 700 МГц с делителем) Пределы допускаемой абсолютной погрешности, мВ ± (0,01·Uизм ±1 ед. мл. р.) для 3 мВ … 10 В ± (0,02·Uизм ±2·ед. мл. р.) для 1 мВ … 3 мВ ± (0,03·Uизм ±3·ед. мл. р.) для 0,2 мВ … 1 мВ Неравномерность АЧХ С пробником 952001: С пробником 952016: ± 1 от 10 кГц до 100 МГц ± 5 от 10 Гц до 100 МГц ± 3 от 100 МГц до 1 ГГц ± 7 от 1 до 1,2 ГГц Входной импеданс 100 кОм / 1,5 пФ Пробник Подключение к объекту измерения Щуп, BNC-разъем со встроенной нагрузкой 50 Ом, проходной тройник с сечением N Калибровочный коэффициент Для 9240 может заноситься в память прибора >Общие данные Напряжение питания 220 В ±10%, 50 Гц Рабочие условия От 15 до 25 °С при отн. влажн. до 80 % Габаритные размеры 210 х 89 х 343 мм Масса 2,3 кг -
Комплект поставки 9242
№ Наименование Количество 1 Вольтметр 9242 1 2 Шнур питания 1 3 CD с инструкцией по эксплуатации 1 -
