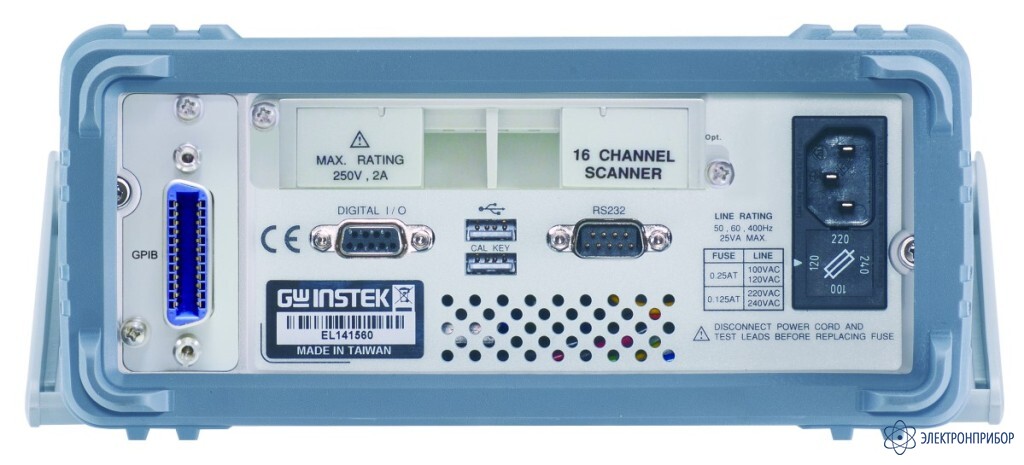

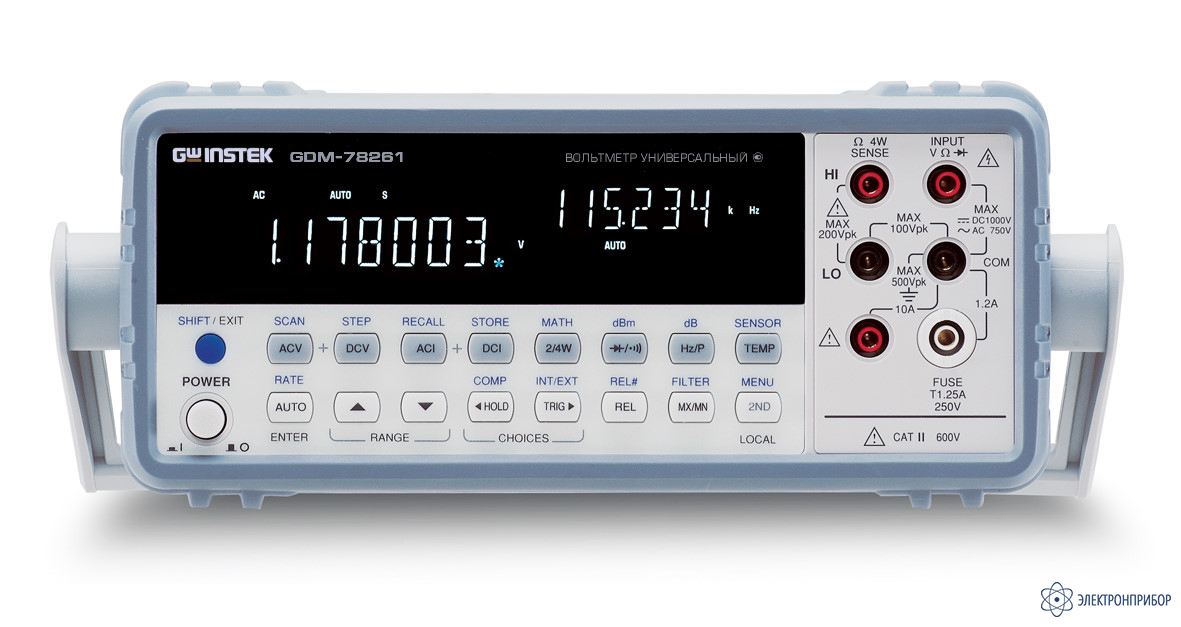

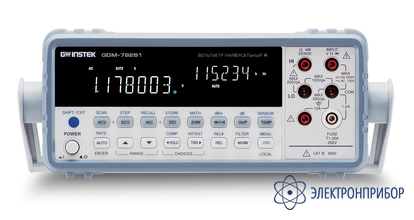

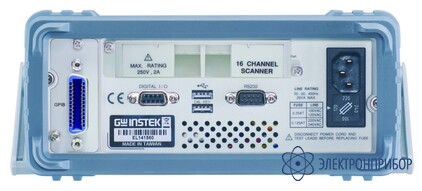

GDM-78261 — вольтметр универсальный цифровой

Код товара: 31394
  • 52669-13

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      52669-13 до 29.12.2027

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности вольтметра универсального цифрового GDM-78261

    • 6½ разряда разрядов, динамический диапазон 1.200.000
    • Максимальное разрешение 0,1 мкВ / 0,1 нА / 100 мкОм / 0,001°r;С
    • Базовая погрешность ±0,0035%
    • 11 режимов измерений, 10 математических функций обработки результатов
    • Одновременное измерение 2-х различных параметров (ток/напряж., сопротивл./ток и пр.)
    • Измерение температуры: -200°С …+ 1870°С
    • Высокая скорость измерений и передачи данных: до 2,400 изм./с через USB интерфейс
    • Измерение с учетом формы сигнала и искажений (True RMS)
    • Измерение переменного сигнала со смещением (AC+DC)
    • 2-х и 4-х проводная схема измерения сопротивления
    • Флюорисцентный двухстрочный дисплей
    • Автоматический и ручной выбор предела
    • Интерфейсы USB, RS-232 (опция – LAN, КОП)
    • Два варианта опции 16 канального сканера

  • Технические характеристики вольтметра универсального цифрового GDM-78261

    Параметр Значение
    Постоянное напряжение
    Пределы измерений 100 мВ / 1 / 10 / 100 / 1000 В
    Разрешение 0,1 / 1 мкВ / 10 мкВ / 0,1 / 1 мВ
    Погрешность измерения ± (0,0035 %изм. + 0,0005 %диапазона)
    Входной импеданс 10 МОм
    Переменное напряжение (AC+DC, TRUE RMS)
    Пределы измерений 100 мВ / 1 / 10 / 100 / 750 В
    Разрешение 0,1 / 1 мкВ / 1 / 0,1 / 1 мВ
    Частотный диапазон 3 Гц…300 кГц
    Погрешность измерения ± (0,06 %изм. + 0,03%диапазона) - 10 Гц…20 кГц, 1…750 В
    ± (0,12 %изм. + 0,05 %диапазона) – 20 кГц…50 кГц, 1…750 В
    до (4 %изм. + 0,5 %диап.) в остальном диапазоне частот
    Входной импеданс 10 МОм / 100 пФ
    Постоянный ток
    Пределы измерений 100 мкА/ 1 /10 / 100 мА/ 1 А/ 10 А
    Разрешение 100 пА / 1 /10 / 100 нА / 1 мкА/ 10 мкА
    Погрешность измерения ± (0,05 %изм. + 0,005 %диапазона) – 0…100 мА
    ± (0,15 %изм. + 0,008 %диапазона) – 0…10 А
    Переменный ток (AC+DC, TRUE RMS)
    Пределы измерений 1 мА/ 10 мА / 100 мА /1 А/ 10 А
    Разрешение 1/ 10/ 100 нА/ 1 мкА / 10 мкА
    Частотный диапазон 3 Гц…10 кГц
    Погрешность измерения ± (0,1 %изм. + 0,04 %диапазона) – 10 Гц…5 кГц, 0…100 мА
    ± (0,15 %изм. + 0,06 %диапазона) – 10 Гц…5 кГц, 0…10 А
    До ± (0,8 %изм. + 0,01 %диапазона) в остальных диапазонах
    Сопротивление (4-х пр/2-х пр)
    Пределы измерений 100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм
    Разрешение 0,1 / 1 / 10 мОм / 0,1 / 1 / 10 Ом / 0,1 кОм
    Погрешность измерения ± (0,01 %изм. + 0,001 %диапазона), 0…1 МОм
    До ± (0,8 %изм. + 0,01 %диапазона) в остальных диапазонах
    Частота
    Диапазон частот 3 Гц…300 кГц
    Диапазон изм. периодов 4,16 мкс…0,33 с
    Чувствительность 100 мВ (10 Гц…100 кГц); 1 В (100…600 кГц); 750 В (до 100 кГц)
    Погрешность измерения ± 0,01 %изм. в диапазоне 40 Гц…300 кГц
    ± 0,03 - 0,1 %изм. в остальном диапазоне частот
    Прозвон цепи
    Порог срабатывания Плавно регулируется в диапазоне 0,1…1000 Ом
    Температура
    Предел измерений -200…+600°С (RTD/терморезисторы); -200…+ 1870°С (термопара)
    Разрешение 0,001°С
    Термопары поддержка термопар J,K,N,T, E, R, S, B типов (не входят в комплект)
    Испытание p-n перехода
    Тестовое напряжение ≤2,5 В
    Дисплей
    Формат индикации Двухстрочный (VFD), с доп. индикатором, макс. 6 1/2 разряда
    Скорость измерений S (медленно)/ 30 изм/с (6 ½ разрядов)
    M (средне)/ 600 изм/с (5 ½ разрядов)
    F (быстро)/ 2400 изм/с (4 ½ разрядов)
    Общие данные
    Напряжение питания 100 / 120 / 220 / 240 В (± 10 %), 45 - 66 Гц или 360 – 440 Гц
    Интерфейс USB, RS-232, доп. разъем «ввод/вывод» (I/O)
    Габаритные размеры 220х88х325,1 мм
    Масса 3,1 кг

  • Комплект поставки GDM-78261

    № Наименование Количество
    1. Вольтметр универсальный цифровой GDM-78261 1
    2. Измерительные провода GTL-117 1
    3. Шнур питания 1
    4. Руководство по эксплуатации 1
    5. Кабель USB GTL-247 1
    6. ПО DMM Viewer+ WEB Control 1

    Дополнительная комплектация GDM-78261:

    (Поставляется по отдельному заказу)

    № Наименование
    1. 4- х пр . изм . провода GTL-108A
    2. GDM-SC1 (16 кан . сканер )
    3. Интерфейс GPIB
    4. Интерфейс LAN
    5. Кабель GPIB 2 м (GTL-248)
