GDM78341, GDM 78341

Вольтметры лабораторные

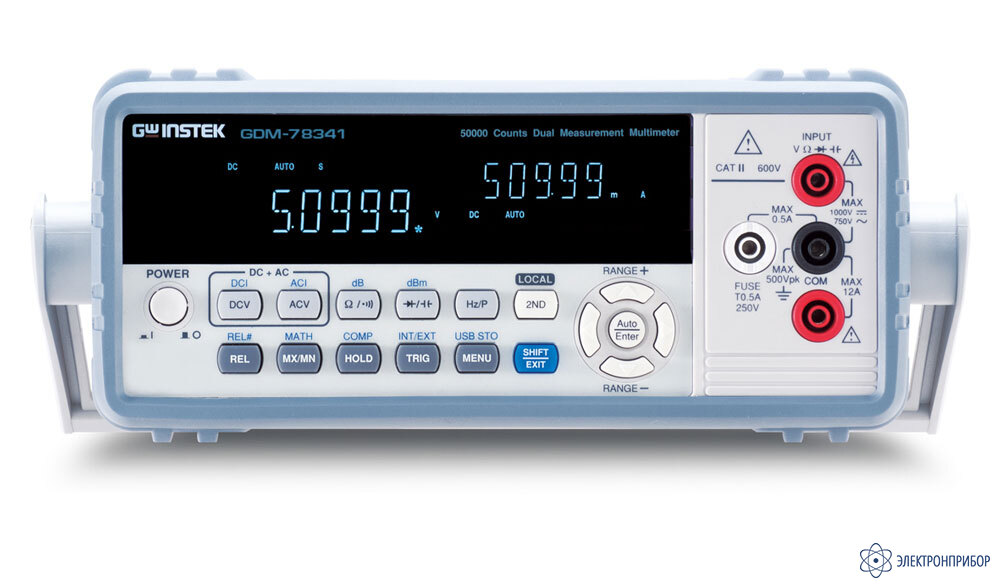

GDM-78341 — вольтметр универсальный

Код товара: 36031
  • 57773-14

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      57773-14 до 13.05.2029

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности вольтметра универсального GDM-78341

    • Мультиметр: постоянное/переменное напряжение (до 1000В) и ток (до 10А), сопротивление (до 50 МОм), емкость, частота, прозвон, p-n
    • Двухстрочный (VFD) дисплей, с доп. индикатором
    • Одновременное измерение и раздельное отображение двух параметров по выбору пользователя (дисплей имеет 2 цифровых индикатора)
    • Базовая погрешность ± 0,02
    • Разрешение: 10 мкВ, 10 нА, 10 мОм
    • Измерение переменного сигнала со смещением (AC+DC)
    • Измерение с учетом формы сигнала и искажений (True RMS)
    • Рабочая полоса частот до 100 кГц
    • Режимы Удержание/ Сравнение (Hold/ Compare), 8 математических функций (Max./Min., REL/REL%, MX+B, 1/X, Ref%, dB, dBm)
    • Возможность выбора скорости измерений (макс. 40 изм./с для режима DCV)
    • Автоматический и ручной выбор предела

  • Технические характеристики вольтметра универсального GDM-78341

    Параметр Значение
    ПОСТОЯННОЕ НАПРЯЖЕНИЕ
    Пределы измерений 500 мВ / 5 / 50 / 500 / 1000 В
    Разрешение 10 / 100 мкВ / 1 / 10 / 100 мВ
    Погрешность измерения ± (0,02 % + 4 ед. сч.)
    Входной импеданс 10MΩ или >10GΩ
    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (AC+DC, TRUE RMS)
    Пределы измерений 500 мВ / 5 / 50 / 500 / 750 В
    Разрешение 10 / 100 мкВ / 1 / 10 / 100 мВ
    Частотный диапазон 30 Гц…100 кГц
    Погрешность измерения ± (1,35…0.5 % + 15…40 ед. сч.) – 50 Гц…10 кГц
    ± (1…2 % + 20…60 ед. сч) - 10 кГц…30 кГц
    ± (3 % + 50…120 ед. сч.) – 30 кГц…100 кГц
    ПОСТОЯННЫЙ ТОК
    Пределы измерений 500 мкА / 5 / 50 / 500 мА / 5 / 10 А
    Разрешение 10 / 100 нА / 1 / 10 / 100 мкА / 1 мА
    Погрешность измерения ± (0,05…0,25 % + 4…5 ед. сч.)
    Входной импеданс 100 /1 Ом/ 10мОм
    ПЕРЕМЕННЫЙ ТОК (AC+DC, TRUE RMS)
    Пределы измерений 500 мкА / 5 / 50 / 500 мА / 5 / 10 А
    Разрешение 10 / 100 нА / 1 / 10 / 100 мкА / 1 мА
    Частотный диапазон 30 Гц…20 кГц
    Погрешность измерения ± (1,5…2,0%+40…50 ед. сч) - 30 Гц…50 кГц
    ± (0,5 % + 20…40 ед. сч.) – 50 Гц…2 кГц
    ± (1,5 % + 40…50 ед. сч) - 2 кГц…5 кГц
    ± (3 % + 60…75 ед. сч.) – 5 кГц…20 кГц
    СОПРОТИВЛЕНИЕ
    Пределы измерений 500 Ом / 5 / 50 / 500 кОм / 5 / 50 МОм
    Разрешение 10 / 100 мОм / 1 / 10 / 100 Ом / 1 кОм
    Погрешность измерения ± (0,1…0,3 % + 3…5 ед. сч.)
    ЁМКОСТЬ
    Пределы измерений 5 / 50 / 500 нФ / 5 / 50 мкФ
    Разрешение 0,001 / 0,01 / 0,1 / 1 / 10 нФ
    Погрешность измерения ± (2,0 % + 4…20 ед. )
    ЧАСТОТА
    Диапазон частот 10 Гц…1 МГц
    Макс. чувствительность 35 мВ (10 Гц…100 кГц)
    200 мВ (100 кГц…500 кГц)
    500 мВ (500 кГц…1 МГц
    Погрешность измерения ± (0,01 % + 5 ед. сч.)
    ПРОЗВОН ЦЕПИ
    Порог срабатывания 0,1…5000 Ом
    ИСПЫТАНИЕ P-N ПЕРЕХОДА
    Тестовое напряжение ≤ 5 В
    ДИСПЛЕЙ
    Формат индикации Макс. «51.000»
    Тип индикаторов Двухстрочный (VFD), с доп. индикатором
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 100 / 120 / 220 / 240 В ( 10 %), 50 / 60 Гц
    Габаритные размеры 265x107x302мм
    Масса 2,9 кг

  • Комплект поставки GDM-78341

    № Наименование Количество
    1. Вольтметр универсальный GDM-78341 1
    2. Измерительные провода 1
    3. Шнур питания 1
    4. Руководство по эксплуатации 1
    5. Компакт диск с ПО 1
