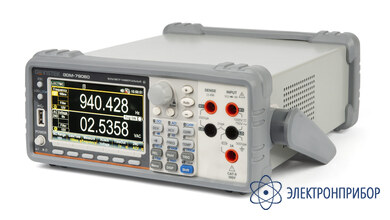

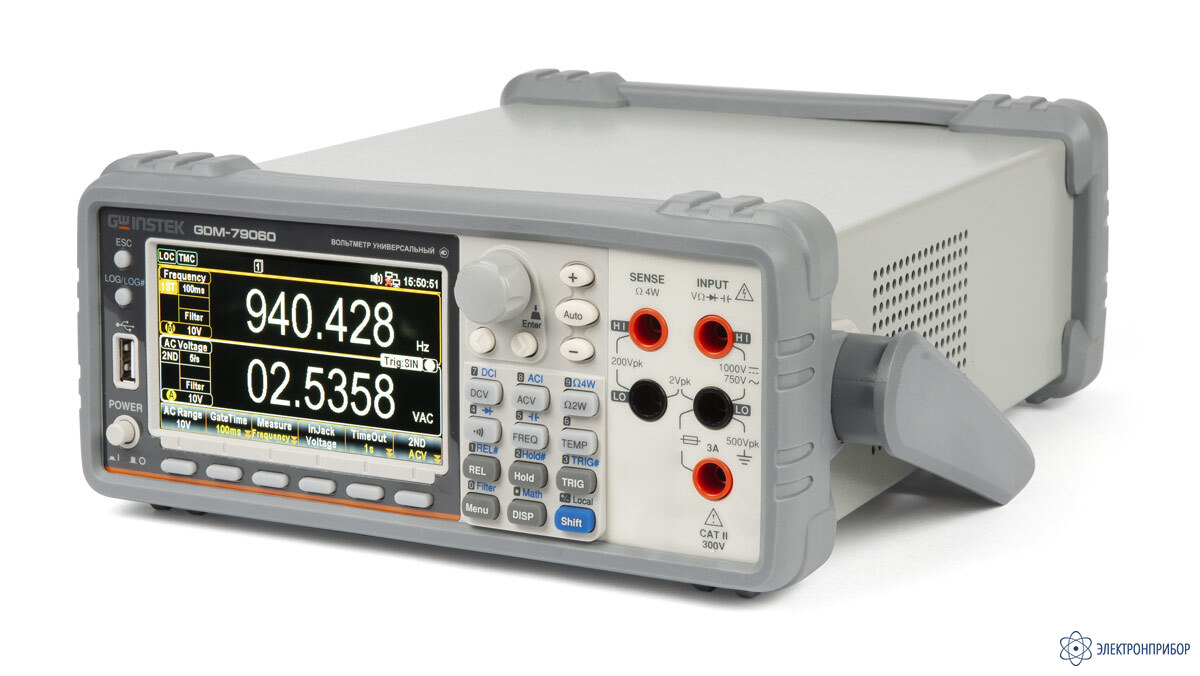

GDM-79060 — вольтметр

Код товара: 49941
  • 2-3 дня
    76322-19

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      76322-19 до 04.10.2029

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности вольтметра GDM-79060:

    • 6½ разрядов, динамический диапазон 1.200.000;
    • Максимальное Uвх 1000 В (DVC), максимальный входной ток 10 А (для GDM-79061);
    • Максимальное разрешение 0,1 мкВ/ 100 пА/ 100 мкОм/ 0,001°С;
    • Измерение с учетом формы сигнала и искажений (True RMS);
    • Базовая погрешность: ±0,0035% (для GDM-79061), ±0,007% (для GDM-79060);
    • Одновременное измерение различных параметров (U/I, R/I);
    • 12 измерительных функций, 10 операторов математики и статистической обработки результатов;
    • Измерение температуры: -200°С …+ 1870°С (терморезистор, термопара, термистор);
    • Высокая скорость измерений и передачи данных: до 10.000 изм./с (GDM-79061), 1 K (GDM-79060), программирование (ст. команды SCPI);
    • Измерение переменного сигнала со смещением (AC+DC);
    • 2-х и 4-х проводная схема измерения сопротивления;
    • Внутренняя память: 100 K (GDM-79061), 10 K (GDM-79060);

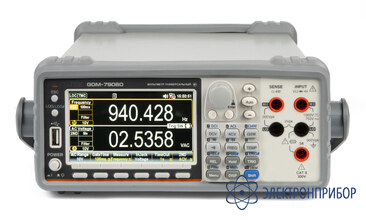

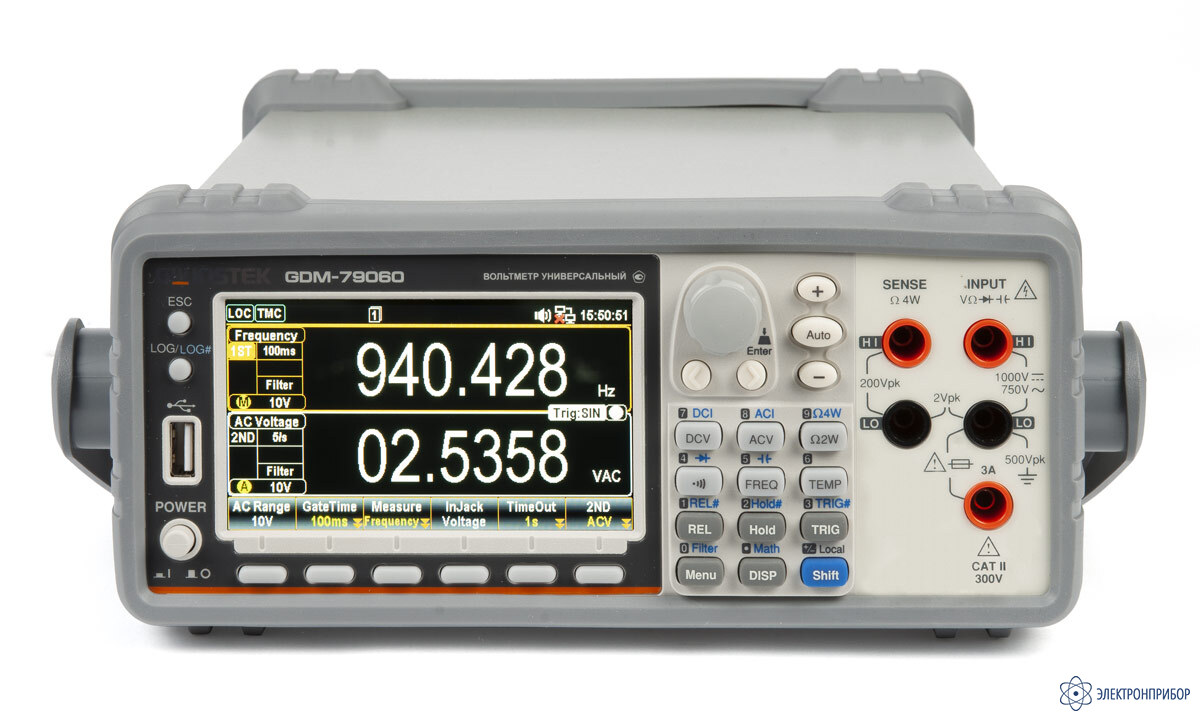

    • Цветной графический дисплей (диагональ 11 см) с отображением аналоговой шкалы, гистограмм, трендов;
    • Автоматический и ручной выбор предела;
    • Интерфейсы USB, RS-232, LAN GPIB (опция), цифровой I/O;
    • Дополнительные входные гнезда на задней панели (GDM-79061).

  • Технические характеристики вольтметра GDM-79060:

    Параметр GDM-79060 GDM-79061
    ПОСТОЯННОЕ НАПРЯЖЕНИЕ DCV
    Пределы измерений 100 мВ / 1 / 10 / 100 / 1000 В
    Разрешение 0,1 / 1 мкВ / 10 мкВ / 0,1 / 1 мВ
    Погрешность измерения ± (0,007 %) базов. ± (0,0035 %) базов.
    Входной импеданс 10 МОм
    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (AC+DC, TRUE RMS) ACV
    Пределы измерений 100 мВ / 1 … 750 В
    Разрешение 0,1 / 1 мкВ / 1 / 0,1 / 1 мВ
    Частотный диапазон 3 Гц…300 кГц
    Погрешность измерения ± (0,04 (79061)/0,07(79060) %изм. + 0,02%диапазона) - 10 Гц…20 кГц, 1…750 В
    ± (0,10 %изм. + 0,04 %диапазона) – 20 кГц…50 кГц, 1…750 В
    до (4 %изм. + 0,5 %диап.) в остальном диапазоне частот
    Входной импеданс 10 МОм / 100 пФ
    ПОСТОЯННЫЙ ТОК DC
    Пределы измерений 100 мкА/ 1 /10 / 100 мА/ 1 / 3 А 100 мкА/ 1 /10 / 100 мА/ 1 / 10 А
    Разрешение 100 пА / 1 /10 / 100 нА / 1 / 10 мкА
    Погрешность измерения ± (0,07 % изм. + 0,006 % диапазона) – 0…1 мА
    ± (0,18 % изм. + 0,02 % диапазона) – 0…10 А
    ПЕРЕМЕННЫЙ ТОК (AC+DC, TRUE RMS) ACA
    Пределы измерений 100 мкА/ 1 мА / 100 мА /1 А/ 3 А 100 мкА/ 1 /10 / 100 мА/ 1 / 10 А
    Разрешение 100 пА / 1/ 10/ 100 нА/ 1 мкА / 10 мкА
    Частотный диапазон 3 Гц…10 кГц
    Погрешность измерения ± (0,1 % изм. + 0,04 % диапазона) – 10 Гц…5 кГц, 0…1А
    ± (0,23 %изм. + 0,04 % диапазона) – 10 Гц…5 кГц, 0…3 А
    СОПРОТИВЛЕНИЕ (4-Х ПР/ 2-Х ПР)
    Пределы измерений 100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм
    Разрешение 0,1 / 1 / 10 мОм / 0,1 / 1 / 10 Ом / 0,1 кОм
    Погрешность измерения ± (0,0020 %изм. + 0,0005 %диапазона), 1…100 кОм
    ± (0,015 %изм. + 0,001 %диапазона) в остальных диапазонах
    ПРОЗВОН ЦЕПИ
    Порог срабатывания Плавно регулируется в диапазоне 1 кОм
    Погрешность измерения ± (0,003 %изм. + 0,03 %диапазона)
    ЧАСТОТА
    Диапазон частот 3 Гц…1 МГц
    Диапазон входных напряжений 100 мВ - 750 В
    Погрешность измерения ± 0,006 %изм. в диапазоне 40 Гц…1 МГц
    ± 0,03 - 0,1 %изм. в остальном диапазоне частот
    ТЕМПЕРАТУРА
    Предел измерений -200…+600°С (терморезисторы/ RTD); -200…+ 1870°С (термопара)
    Разрешение 0,001°С
    Термопары поддержка термопар J,K,N,T, E, R, S, B типов (не входят в комплект)
    ЁМКОСТЬ
    Пределы измерений 1нФ/ 10 нФ/ 100 нФ / 1мкФ / 10мкФ / 100 мкФ
    Разрешение 0,001 нФ / 0,01 нФ / 0,1 нФ / 0,001 мкФ / 0,01 мкФ / 0,1 мкФ /
    Погрешность измерения ± (2,00 % изм. + 0,40 % диапазона)
    ИСПЫТАНИЕ P-N ПЕРЕХОДА
    Тестовое напряжение ≤ 5 В
    Погрешность измерения ± (0,003 %изм. + 0,03 %диапазона)
    ДИСПЛЕЙ
    Индикатор ЖКИ, графическая цветная матрица (диагональ 11см)
    Формат максимально 6½ разрядов
    Статистика Построение гистограмм, линейная шкала, тренды.
    Скорость измерений S (медленно)/ 5…100 изм/с (6 ½ разрядов)
    M (средне)/ 400…2400 изм/с (5 ½ разрядов)
    F (быстро)/ 4800…10000 изм/с (4 ½ разрядов) (79061)
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 100 / 120 / 220 / 240 В ( 10 %), 45 - 66 Гц или 360 – 440 Гц
    Внутренняя память 10 K 100 K
    Интерфейс USB, RS-232, LAN, дополнительный разъем «ввод/вывод» (D I/O) GPIB (опция)

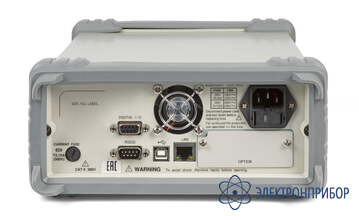

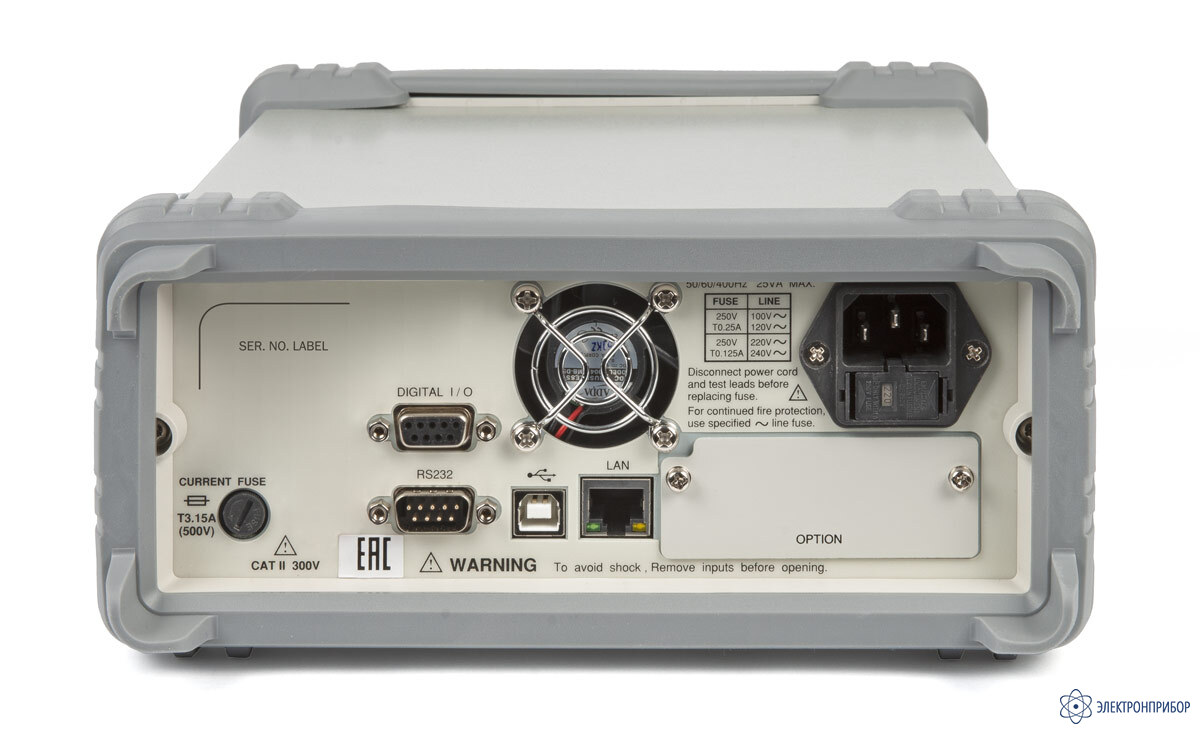

    Входные гнезда - Дублирование измерительных входов на задней панели
    Габаритные размеры 220 х 88 х 301 мм
    Масса 3,3 кг 3,53 кг

  • Комплект поставки GDM-79060

    № Наименование Количество
    1 Вольтметр GDM-79060 1
    2 Измерительный провода GTL-117 1
    3 Шнур питания 1
    4 Кабель USB GTL-247 1
    5 Программное обеспечение DMM Viewer+ WEB Control (CD-диск по запросу) 1
    6 Руководство по эксплуатации 1
